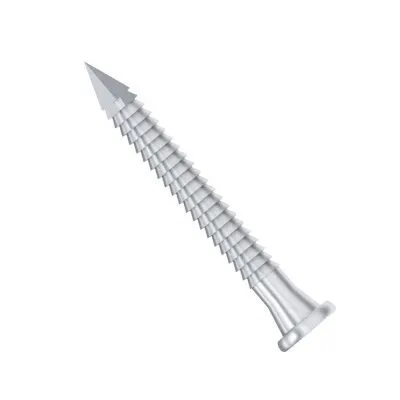

Pointe annelée - Inox A4 - 4,0X50mm - Inox A4 - boite de 250 pcs - Réf. CNA4.0X50S
-
RéférenceCNA4.0X50S
-
Fabricationfrançaise
-
MarqueSimpson Strong-Tie
-
Code EAN5701953650704
-
Diamètre de la tête8mm
-
Longueur du filetage34mm
Pointe annelée CNA-S - Inox A4
Les pointes annelées inox CNA-S sont préconisées pour les assemblages structurels des connecteurs inox Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.
Caractéristiques
Matière
- Acier inoxydable A4 suivant NF EN 10088.
Avantages
- Pointe en inox A4 pour une très bonne résistance à la corrosion,
- La forme conique située sous la tête permet un contact total de la pointe avec le trou,
- Haute résistance à l‘arrachement,
- Marquage sur la tête qui indique la longueur.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Sabots inox,
- Equerres inox,
- Feuillards inox,
- Plaques perforées inox...
Données techniques
Dimensions

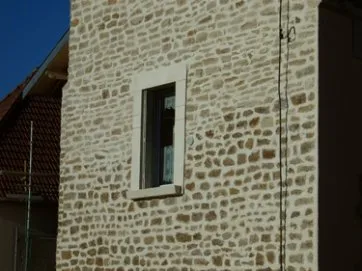

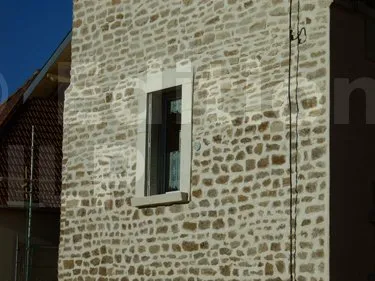

Le nettoyage se fait avant toute chose, sablage ou hydro-sablage ou Karcher, martelet et brosse métallique. Au cas où il reste quelques éléments de ciment ou chaux sur la pierre, essayez une solution d’acide chlorhydrique à 10%. Dégagez les joints sur 1 à 3 cm de profondeur, afin de permettre l’accrochage du mortier. Éliminez les parties pulvérulentes, remplacez les pierres manquantes.
Au moment de réaliser les joints, humidifiez abondamment la veille. Votre ancien mur est probablement maçonné à la chaux. Si c’est le cas, rebouchez les joints trop creux ou les trous avec un mortier bâtard composé de trois volumes de sable (0/5) pour un demi-volume de chaux grise et un demi-volume de chaux blanche. N’oubliez pas d’arroser généreusement le mur avant et laissez un retrait de 5 mm pour la finition.
Faites vos joints à la truelle langue de chat avec un enduit minéral à la chaux grasse.
Dans tous les cas, après quelques heures de séchage, brossez vos joints et nettoyez vos pierres à la brosse métallique.

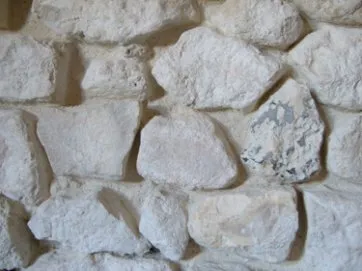

Pour donner l’aspect blanc sable, repassez sur tous les joints un mortier de finition ( trois volumes de sable tamisé pour un volume de chaux blanche ) à la petite truelle, la finition se fera au pinceau ou à la balayette.
| Références | Dimensions [mm] | ||||
|---|---|---|---|---|---|
| l | lg | d | dh | ht | |
| CNA4.0X35S | 35 | 19 | 4 | 8 | 1.5 |
| CNA4.0X50S | 50 | 34 | 4 | 8 | 1.5 |
Caractéristiques mécaniques
| Références | Résistance caractéristique au cisaillement Flat,k par rapport à l’épaisseur d’acier [kN] | Résistance axiale caractéristique Fax,k [kN] | ||
|---|---|---|---|---|
| 1.2mm | 1.5 - 2.0mm | 2.5 - 4.0mm | ||
| CNA4.0X35S | 1.7 | 1.7 | 1.6 | 0.6 |
| CNA4.0X50S | 2.2 | 2.2 | 2.2 | 1 |
Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessus. Ces valeurs sont données suivant l’ETE-04/0013 et pour des tôles d’épaisseur 1,5 à 4 mm.
Conseil
Pour la pose, n’utilisez que des outils spécifiquement dédiés à l’inox.
