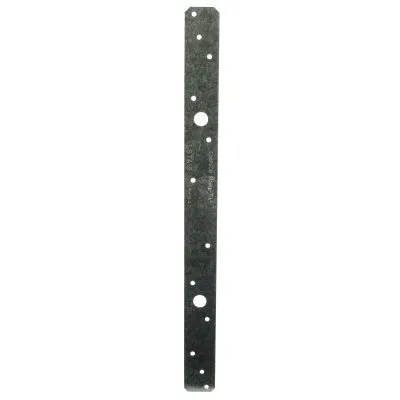

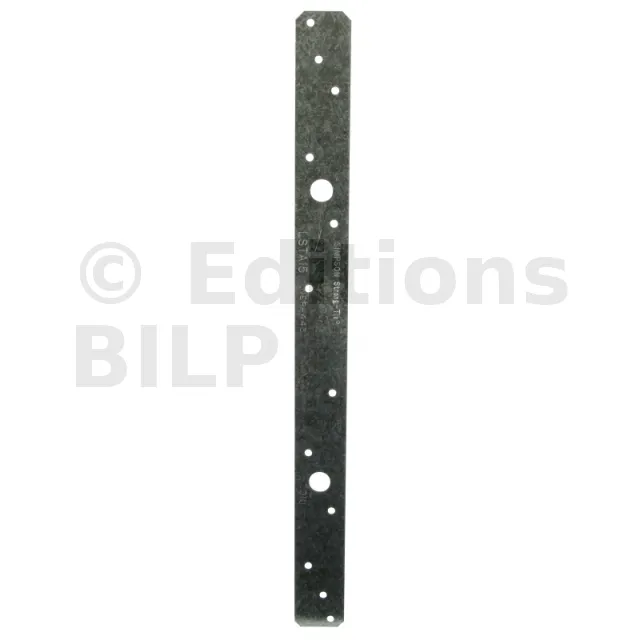

Feuillards prédécoupés - Réf. LSTA15_10
-
RéférenceLSTA15_10
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS Grade 33 suivant ASTM A-653.
-
MarqueSIMPSON Strong-Tie
-
Epaisseur1mm
-
Largeur32mm
-
Trous de perçage12 Ø 4,1 - 2 Ø 12
-
Code EAN044315667107
Feuillards prédécoupés
Le feuillard prédécoupé LSTA permet, entre autre de reprendre les efforts à la traction dans le cas par exemple de poutres utilisées en chevron contre panne faitière.
Caractéristiques :
Déclarations de performance : FR-DoP-h10/0001
Matière :
- Acier galvanisé G90 SS Grade 33 suivant ASTM A-653,
- Épaisseur : 1 mm.
Avantages :
- Coupé à longueur.
Applications
Support :
- Porteur : bois
- Porté : bois massif, lamellé-collé, bois composites, poutres en I.
Domaines d’utilisation :
- Liaisons sablières/chevrons...
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages | ||
---|---|---|---|---|
Larg. | Long. | Ep. | ||
LSTA15 | 32 | 381 | 1.0 | 12 Ø 4,1 - 2 Ø12 |
LSTA18 | 32 | 457 | 1.0 | 14 Ø 4,1 - 2 Ø12 |
LSTA21 | 32 | 533 | 1.0 | 16 Ø 4,1 - 2 Ø12 |
LSTA24 | 32 | 610 | 1.0 | 18 Ø 4,1 - 2 Ø12 |
Performances du produit
Références | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|
R1,k* | |||||
Maximum toléré | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
LSTA15 | 5,1 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
LSTA18 | 5,1 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
LSTA24 | 5,1 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
Fixations
- Pointes annelées CNA Ø4.0, boulons,
- Pointes torsadées N3.75x30.
Installation
1. Pointer le feuillard sur le 1er élément bois.
2. Tendre le feuillard sur le 2nd élément.
3. Pointer le feuillard sur le 2nd élément.
