Gabarit de montage bois pour ETB 90, ETB120 et ETB160 - Réf. ETTP90-160
- RéférenceETTP90-160
- ConditionnementGabarit
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Code EAN5701953139704

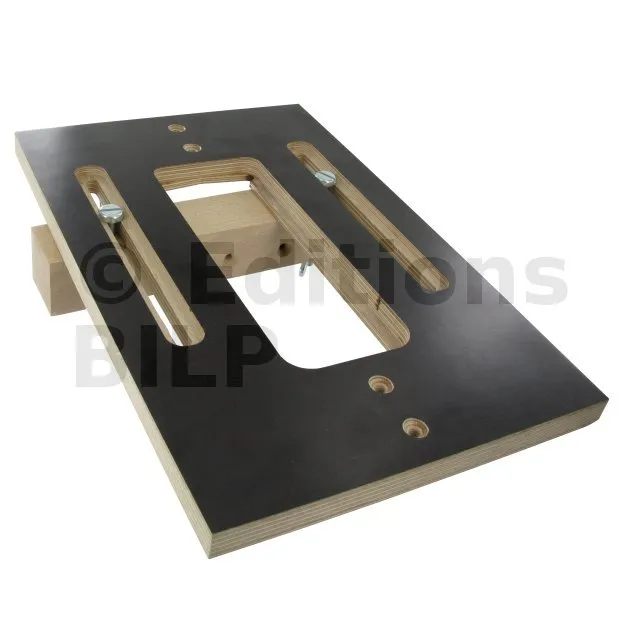

Gabarit de montage pour étriers ETB

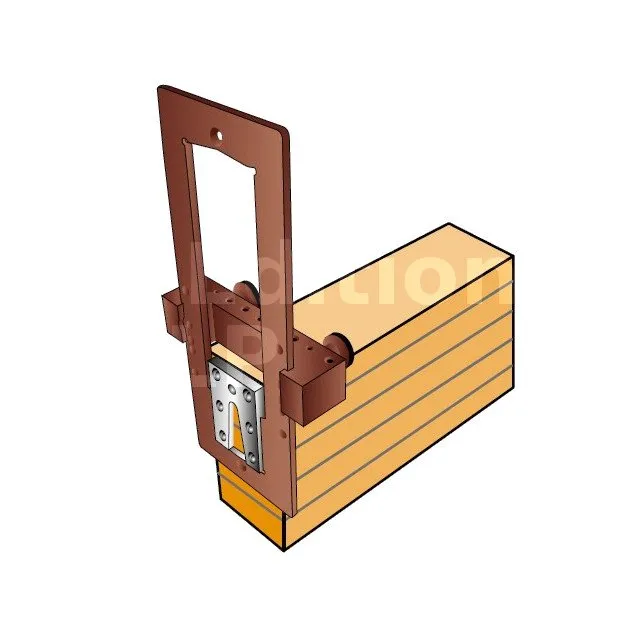

Le gabarit bois est composé de 2 éléments. Il sert à réaliser le lamage dans le porteur et à positionner la partie femelle sur le porté.
Caractéristiques
Avantages
- Le modèle est disponible en deux tailles, pour ETB90 à ETB160 et pour ETB90 à ETB230.
- Il permet un fraisage de précision pour la partie mâle du connecteur dans le support pour une connexion invisible.
- Il garantit un montage précis avec un lamage de 10 mm sur le support.
Matière
Contreplaqué pin maritime filmé antidérapant
Applications
Support
- Porteur : bois massif, lamellé-collé, bois composite.
- Porté : bois massif, lamellé-collé, bois composite.
Domaines d’utilisation
- ETTP90-160 utilisable pour les connecteurs ETB90 à ETB160.
- ETTP190-230 utilisable pour les connecteurs ETB90 et ETB230.
- Diamètre de fraise de coupe : Ø16mm
- Bague d’arrêt de fraise : Ø30mm
- Profondeur de lamage : 10 mm
Exclusivement pour des assemblages bois/bois.
Données techniques
Correspondance
| Références | Produits associés |
|---|---|
| ETTP90-160 | ETB 90-160 |
| ETTP190-230 | ETB 190-230 |
Notes techniques
Notice Gabarit ETB
