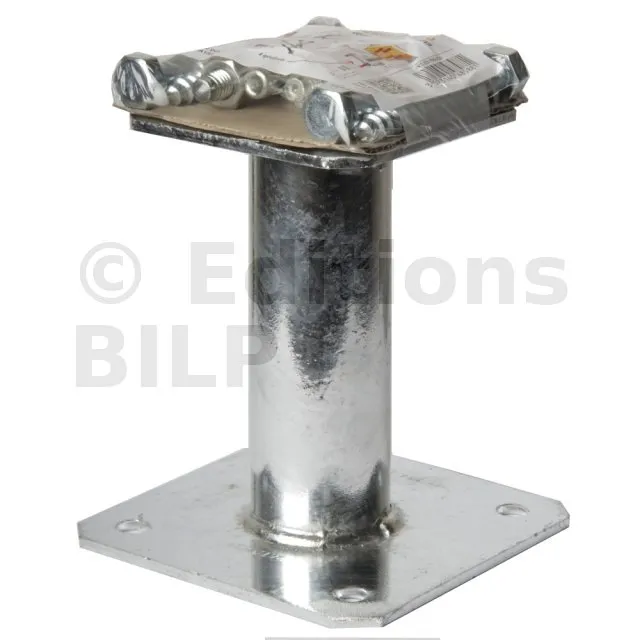

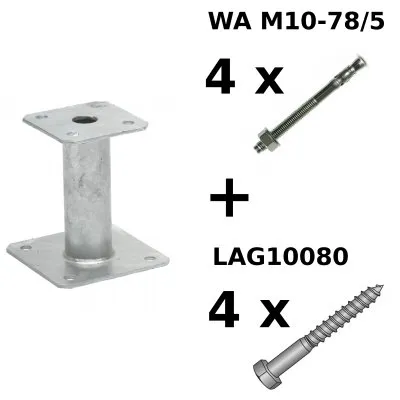

Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 150 mm - Réf. KIT FIX PPA150
-
RéférenceKIT FIX PPA150
-
Epaisseur4mm
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-
ContenuPPA150 + 4WA M10-78/5 + 4LAG10080
-
Largeur (A)100mm
-
Profondeur (B)100mm
-
Largeur (D)130mm
-
Profondeur (E)130mm
-
Hauteur (F)150mm
-
Diamètre (G)48.3mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Largeur (E)-
-
Charge maximale admissible en compression4.03 tonnes
Pied de poteau fixe "prêt-à-fixer"
Le pied de poteau fixe PPA est polyvalent, il est couramment utilisé pour des applications structurelles.
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025,
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur 4 mm.
Avantages :
- Fourni avec les accessoires de fixation,
- Aucun usinage nécessaire,
Applications
Support :
- Porteur : béton, bois massif, bois lamellé-collé...
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation :
- Poteaux de auvent
- Pergola,
- Véranda...
Données Techniques

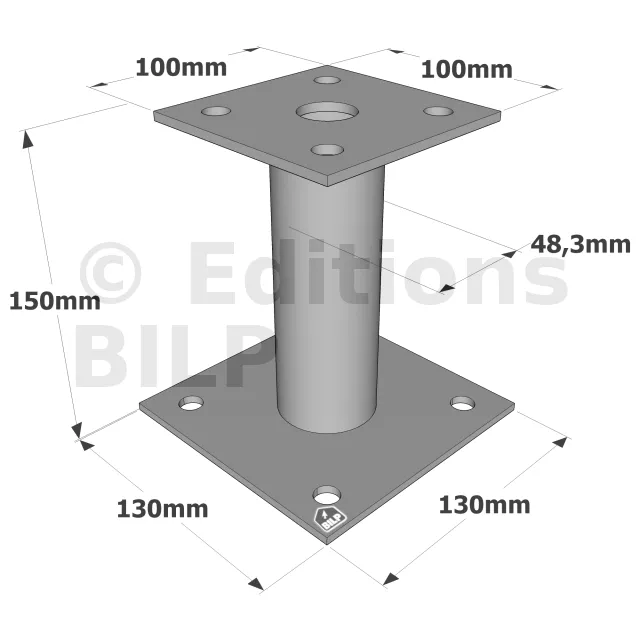

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Contenu du kit | ||||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12 | Ø12 | ||
KIT FIX PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 | 1xPPA100 - 4xFM-753 3DG M10X75/5 - 4xLAG10080 |
KIT FIX PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 | 1xPPA150 - 4xFM-753 3DG M10X75/5 - 4xLAG10080 |
Valeurs caractéristiques
Références | Valeurs caractéristiques - Bois sur béton | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Qté | Type | Qté | Type | ||
KIT FIX PPA100 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
KIT FIX PPA150 | 4 | Ø10x80 | 4 | Ø10* | 78.5 / kmod^0.4 |
*Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG 10x80 ou vis SSH Ø10x80(réf 75152).
Valeurs caractéristiques simplifiées
Références | Valeurs caractéristiques - Bois sur béton | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k* | |||
Qté | Type | Qté | Type | ||
KIT FIX PPA100 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
KIT FIX PPA150 | 4 | Ø10x80 | 4 | Ø10** | 85.7 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG 10x80 ou vis SSH Ø10x80 (ref 75152).
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Montage
Fixation

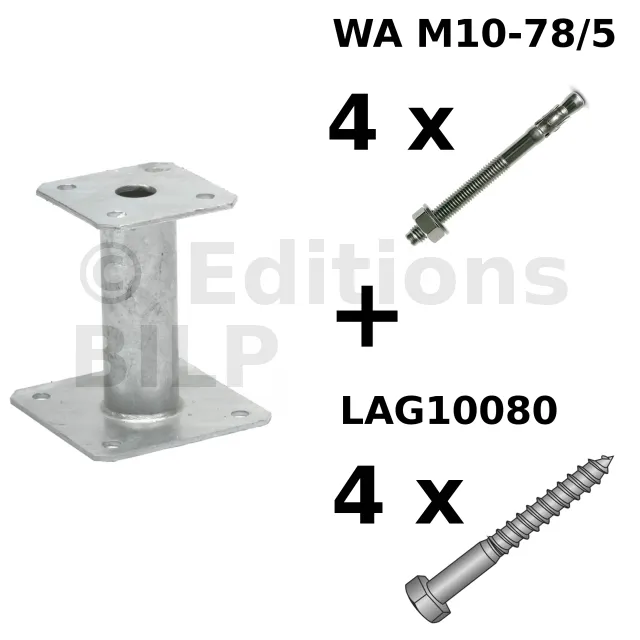

Ce kit comprend :
- 1 pied de poteau PPA en acier électrozingué,
- 4 goujons FM-753 3DG M10X75/5 avec revêtement 3DG,
- 4 tirefonds LAG 10x80 en acier zingué blanc.

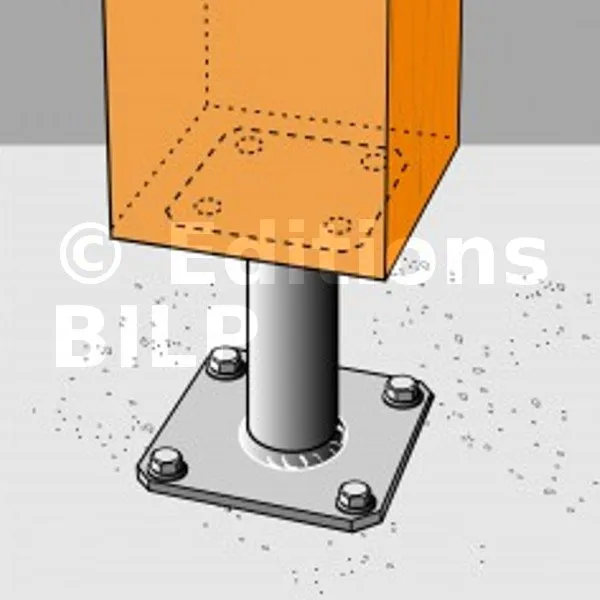

Installation
Partie haute
1- Placer la platine supérieure du pied de poteau sous le poteau.
2- Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).
Partie basse
1- Positionner le poteau verticalement dans la structure.
2- Identifier la position des ancrages au sol sur le support.
3- Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
4- Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
