Étriers à queue d’aronde - Aluminium
-
Référence
-
Fabricationfrançaise
-
MatériauAluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000.
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté115mm
-
Hauteur maximale du bois porté150mm
-
Largeur minimale du bois porté70mm
-
Perçages sur porteur Ø5 [mm]6
-
Perçages sur porté Ø5 [mm]4
-
Fixation bois/bois - type poutre/poutrePorteur : 6 x CNA4,0X50 ; Porté : 4 x vis SPAX-S5,0x80
-
Fixation bois/bois - type poteau/poutrePorteur : 6 x CNA4,0X50 ; Porté : 4 x vis SPAX-S5,0x80
-
Hauteur (D)69mm
-
Hauteur (C)58mm
-
Epaisseurpartie mâle : 6mm - partie femelle : 10mm
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Étriers à queue d’arronde
L’étrier à queue d’aronde aluminium ETB un connecteur innovant et très discret. Il permet de reproduire l‘esthétique d‘un assemblage traditionnel à queue d‘aronde sans ses inconvénients. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.
Caractéristiques :
Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245
Matière :
- Aluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000,
- Epaisseur : 6 mm pour la partie mâle et 10 mm pour la partie femelle.
Avantages :
- Assemblage invisible avec ou sans lamage,
- Utilisable dans de multiples applications,
- Démonstration de pose dans la rubrique Ressources/Vidéos,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation Résistance au Feu - Fiabilité et Connecteurs.
Applications
Support :
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, lamellé-collé...
Domaines d’utilisation :

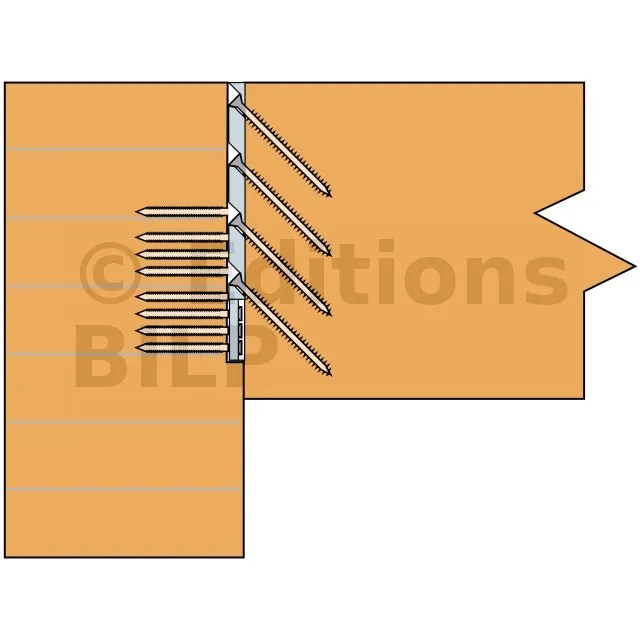

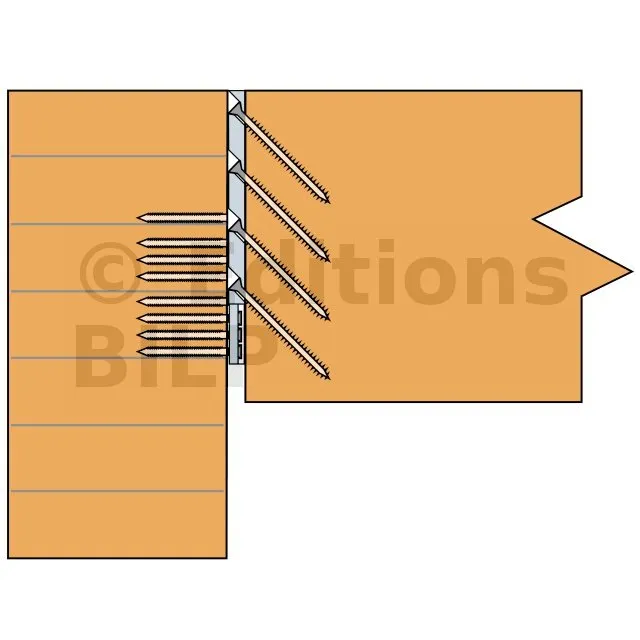

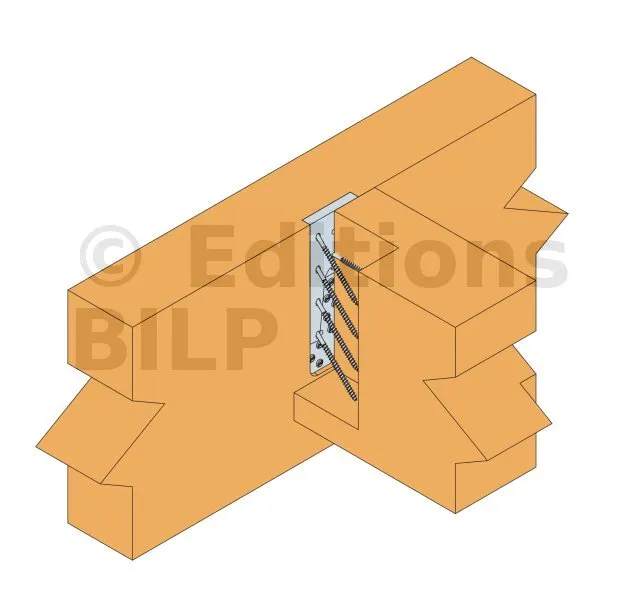

- Solivage sur poutre maîtresse,

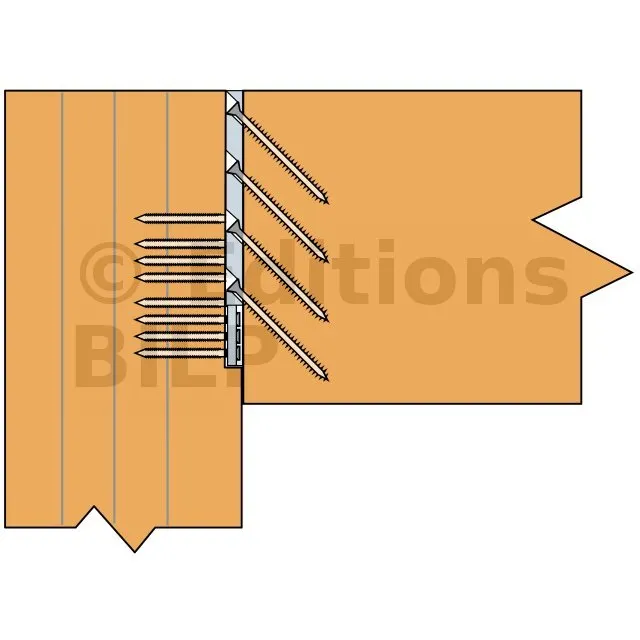

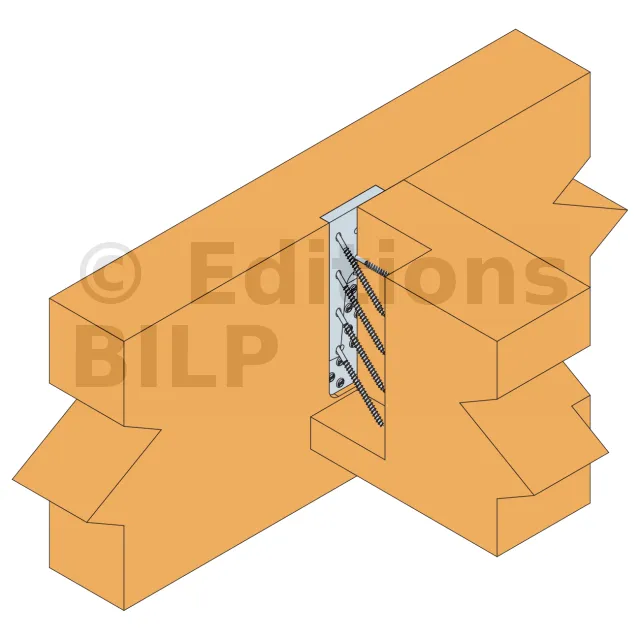

- Solive sur poteau
Données techniques

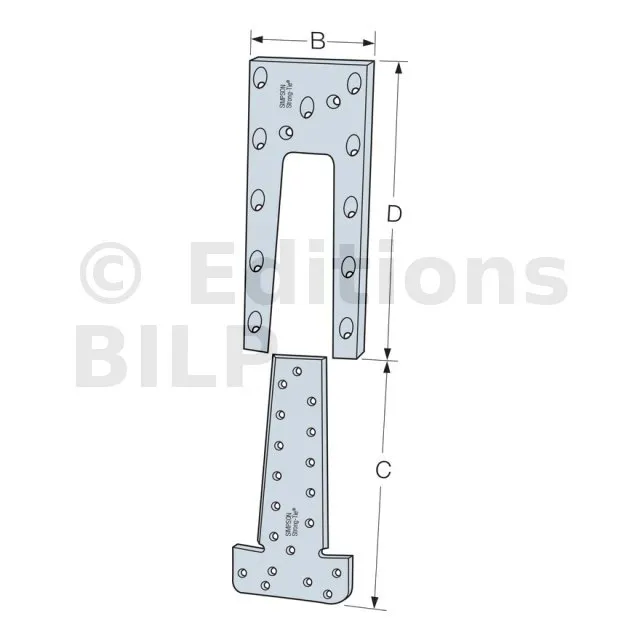

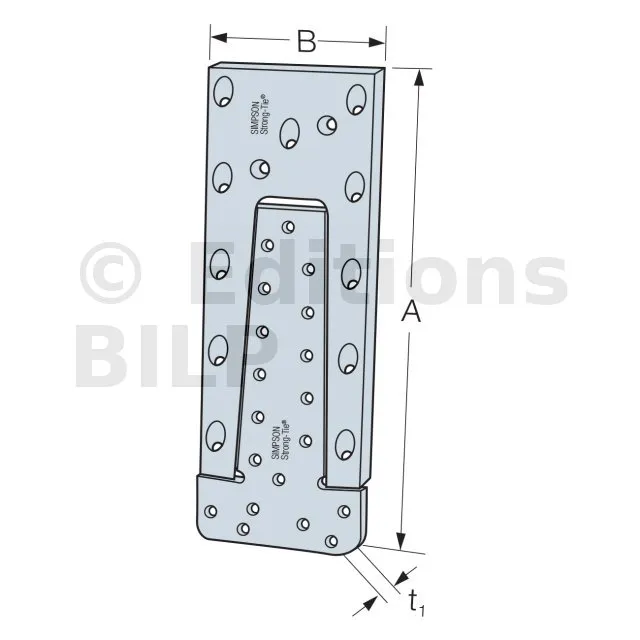

Dimensions
Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | A | B | C | D | Ep1 | Ep2 | Ø5 | Ø5.4 | ||
Min. | Min. | Max. | |||||||||
ETB90-B | 70 | 115 | 150 | 90 | 60 | 58 | 69 | 6 | 10 | 6 | 4 |
ETB120-B | 70 | 150 | 200 | 121 | 60 | 85 | 95 | 6 | 10 | 9 | 6 |
ETB160-B | 70 | 185 | 250 | 166 | 60 | 95 | 130 | 6 | 10 | 11 | 8 |
ETB190-B | 90 | 220 | 300 | 195 | 75 | 138 | 165 | 6 | 10 | 19 | 11 |
ETB230-B | 90 | 255 | 350 | 230 | 75 | 138 | 200 | 6 | 10 | 19 | 14 |

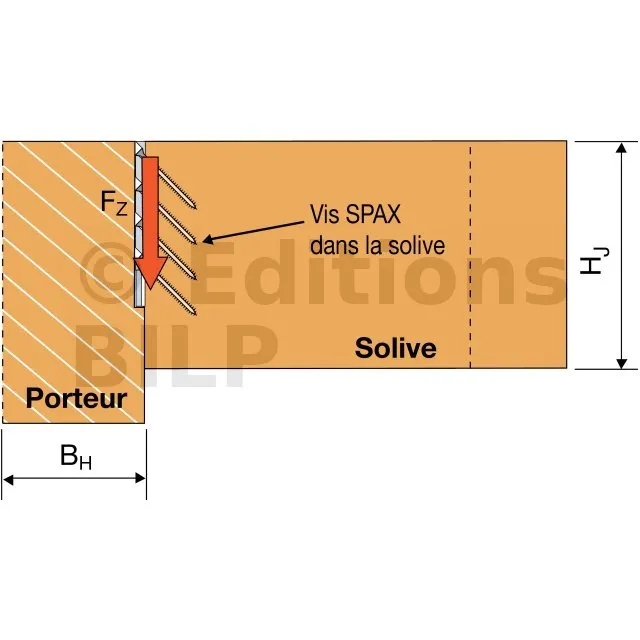

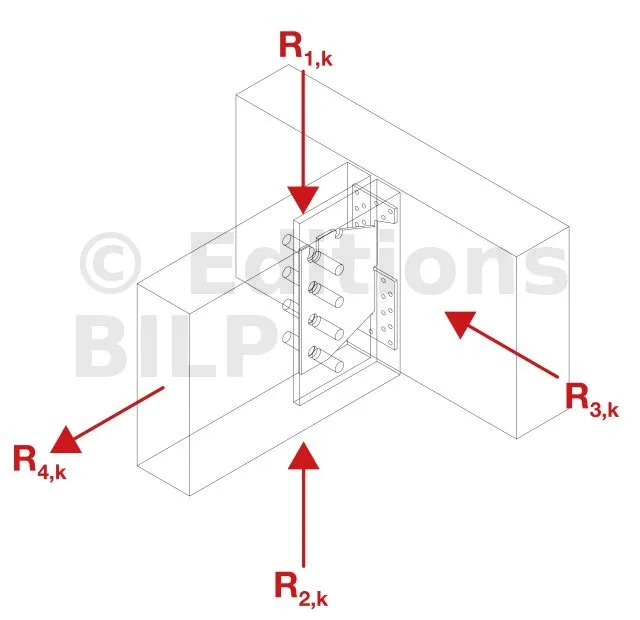

Valeurs caractéristiques - Solive sur poutre
Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||
---|---|---|---|---|---|
Porteur | Porté | R1,k | |||
Quantité | Type | Quantité | Type | CNA Ø4,0 x 50 mm | |
ETB90-B | 6 | CNA* | 4 | Vis SPAX-S5,0x80 | 11.6 |
ETB120-B | 9 | CNA* | 6 | Vis SPAX-S5,0x80 | 16.7 |
ETB160-B | 11 | CNA* | 8 | Vis SPAX-S5,0x80 | 21.7 |
ETB190-B | 19 | CNA* | 11 | Vis SPAX-S5,0x80 | 28.9 |
ETB230-B | 19 | CNA* | 14 | Vis SPAX-S5,0x80 | 34.8 |
CNA* renvoie aux colonnes "valeurs caractéristiques" du tableau pour les différents types de pointes qui peuvent être utilisés sur le porteur.
Valeurs caractéristiques - Solive sur poteau
Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||
---|---|---|---|---|---|
Porteur | Porté | R1,k | |||
Quantité | Type | Quantité | Type | ||
ETB90-B | 6 | CNA Ø4,0 x 50 mm | 4 | Vis SPAX-S5,0x80 | 11.6 |
ETB120-B | 9 | CNA Ø4,0 x 50 mm | 6 | Vis SPAX-S5,0x80 | 16.7 |
ETB160-B | 11 | CNA Ø4,0 x 50 mm | 8 | Vis SPAX-S5,0x80 | 21.7 |
ETB190-B | 12 | CNA Ø4,0 x 50 mm | 9 | Vis SPAX-S5,0x80 | 24.1 |
ETB230-B | 12 | CNA Ø4,0 x 50 mm | 10 | Vis SPAX-S5,0x80 | 25.6 |
Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ATE-04/0013 et aux préconisations données ci-dessous :
L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5. Contactez notre service technique.
Sur porté :
- Vis SPAX-S5,0x80 avec filetage complet
Sur porteur :
- Pointes annelées CNA Ø4,0 x 50 mm
- Vis CSA Ø5,0 x 40 mm

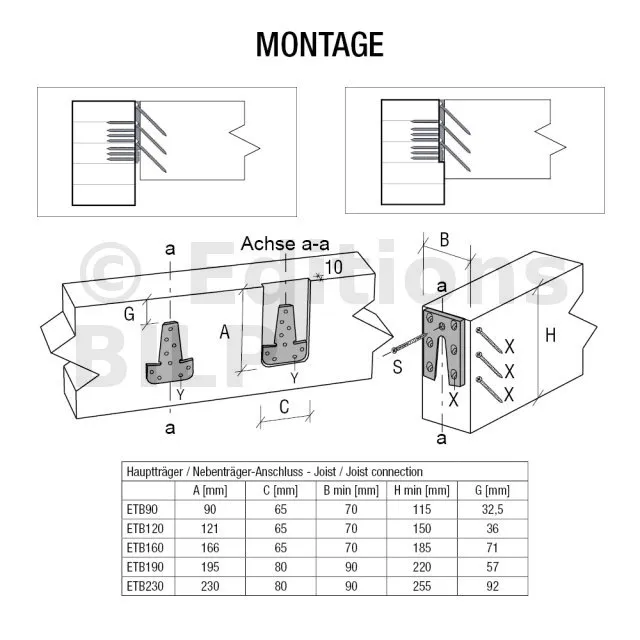

Installation
Le montage des étriers ETB est simplifié par l‘emploi d‘un gabarit de montage disponible sur stock. La réalisation du lamage s‘effectue avec un fraise Ø16 mm et une rondelle Ø30 mm.
Etape 1 : Montage de la partie mâle de l’ETB sur le porteur :
1. Mettre le gabarit de façon à ce que le bord droit soit positionné vers le bas. Régler la partie 2 du gabarit afin d’obtenir lors du positionnement.
2. Effectuer le lamage à l’aide d’une fraise de ∅16 et une rondelle de ∅30 sur une profondeur de 10 mm. Pour éviter tout mouvement durant l’usinage, vous pouvez visser le gabarit sur la poutre à l’aide du perçage prévu à cet effet.
3. Fixer la partie mâle de l’ETB en partie basse du lamage à l’aide de pointes annelées CNA Ø4,0 x 50 mm ou de vis CSA Ø5,0 x 40 mm.
Etape 2 : Montage de la partie femelle de l’ETB sur la poutre portée :
1. Mettre le gabarit de façon à ce que le bord oblique soit positionné vers le bas. Régler la partie 2 du gabarit afin d’obtenir lors du positionnement.

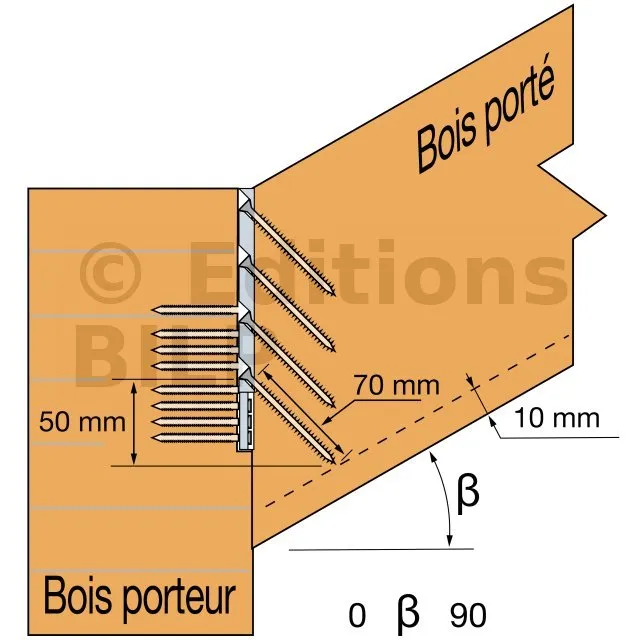

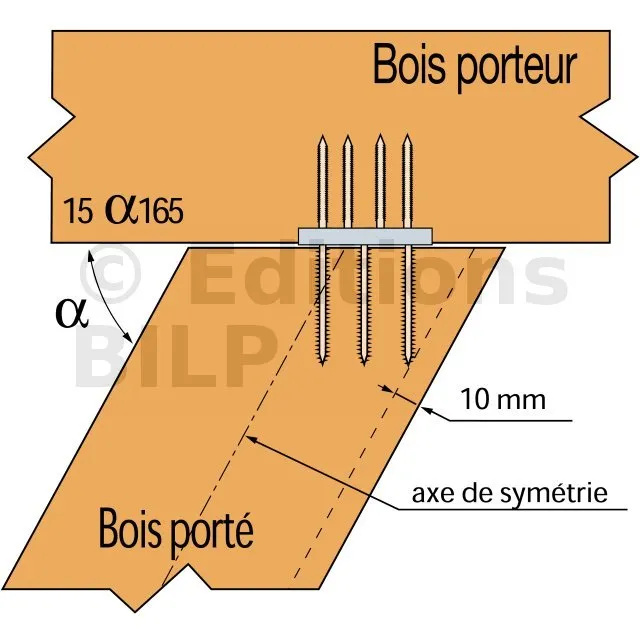

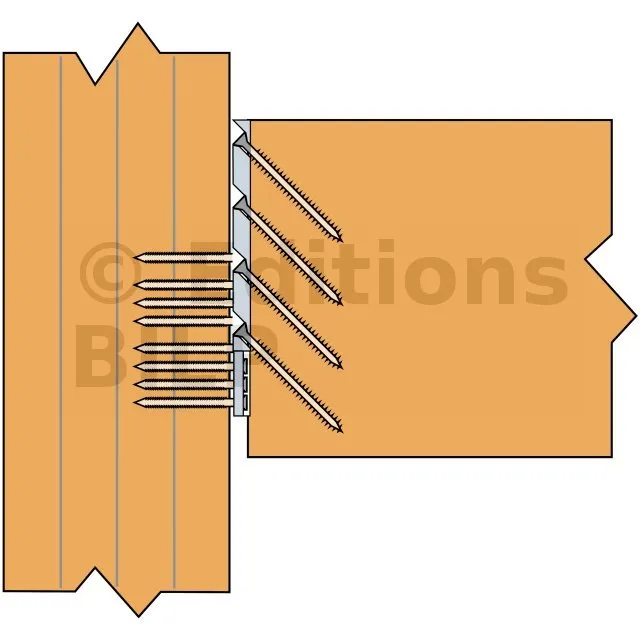

2. Fixer la partie femelle sur la poutre portée en prenant appui sur le gabarit afin que celle-ci ne bouge pas durant le vissage. De même, le gabarit peut être vissé sur la poutre afin d’éviter tout mouvement durant l’opération. La fixation est réalisée à l’aide de vis SPAX-S5,0x80 positionnées à 45°.
Etape 3 : Montage final
1. Assembler la partie mâle et la partie femelle,
2. L’assemblage final est alors complètement invisible !
Les fermes sur blochet s’apparentent aux fermes à entrait retroussé à la différence que le pied de l’arbalétrier n’exerce aucune poussée sur les murs. Il s’agit d’une ferme à deux articulations qui fonctionne à la manière d’une ferme sur poteau dont la flexion de l’arbalétrier est reprise par les blochets.
La portée de ce type de ferme ne dépasse que rarement 12 m.
On notera que le pied de l’arbalétrier peut ne pas être en appui sur le mur.
Ferme dont l’appellation provient du nom de l’architecte italien Andréa Di Pietro, dit Palladio (1508-1580). C’est une ferme pour comble utilisable ne venant pas prendre appui sur un plancher.
L’entrait fait fonction d’élément porteur de plancher.
Les suspentes latérales ne servent qu’à soulager l’entrait afin qu’il ne se déforme pas sous son poids propre et à reprendre les contre-fiches qui soulagent les arbalétriers. La portée peut atteindre 16 à 18 m.
C’est à François Mansart (1598-1666), architecte, que l’on a attribué à tort cette ferme. Elle fut utilisée par Pierre Lescot (1515-1578) au Louvre. Elle offre un maximum de volume pour la réalisation d’un comble habitable. Elle fonctionne à la manière d’un portique. La principale difficulté consiste à assurer la stabilité des fermes dans leurs plans sans réduire le dégagement intérieur.
Une première solution consiste à utiliser des contre-fiches qui reçoivent en outre la réaction d’appui des arbalétriers. Cette solution nécessite de fortes sections et les différentes pièces sont situées dans un même plan. Les portées courantes ne dépassent pas 8 m. Une autre solution consiste à utiliser une ferme triangulée et des poteaux moisés. La stabilité est assurée dans le plan des entraits par un contreventement qui reporte les efforts au droit des pignons. La portée peut alors atteindre 12 m.
Cet étrier innovant et discret permet de reproduire l’esthétique d’un assemblage traditionnel à queue d’aronde. Il peut être prémonté en atelier et bénéficie du marquage CE.
