Les cintres

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :

Pour les coffrages en arc ou cintrés, nous vous conseillons de tracer une épure. Celle-ci vous guidera dans la prise des mesures. Ensuite, il vous suffira de découper les planches à l’aide d’une scie sauteuse. Entre ces planches ou sur celles-ci, viendront les lattes parfaitement découpées à la bonne dimension. Ces lattes recevront le contreplaqué cintrable de 5 mm préalablement trempé dans l’eau (pendant une bonne heure).

Les linteaux

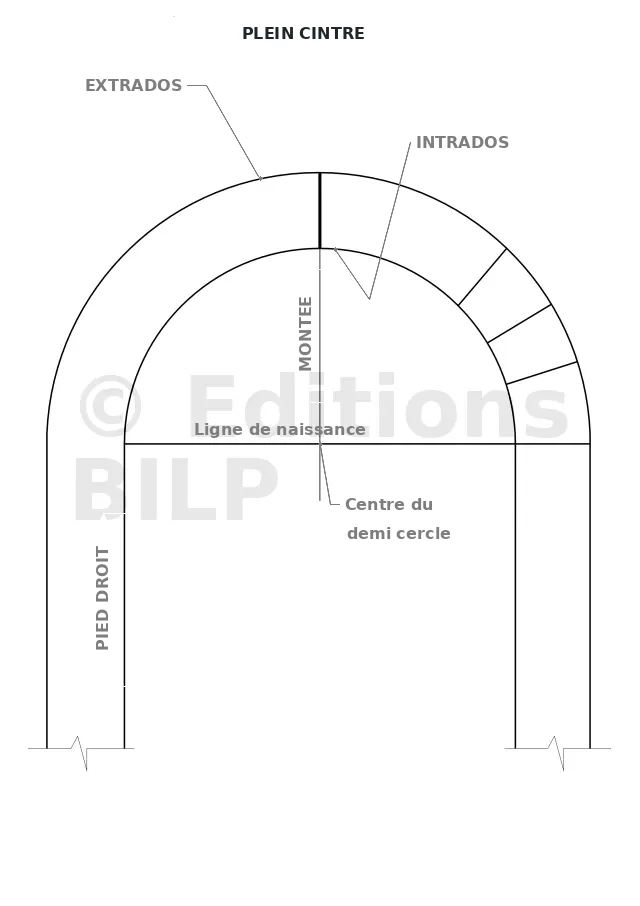

Les plein cintre

Le plein cintre est demi-cercle.

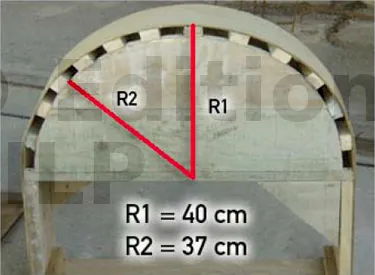

L’épure

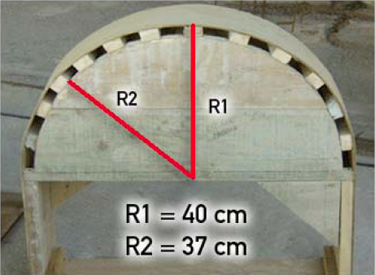

Pour votre épure, vous obtenez deux rayons : le rayon fini et le rayon brut. Celui-ci est calculé en enlevant de la mesure du rayon fini, l’épaisseur du contreplaqué et l’épaisseur des lattes, si celles-ci se posent au-dessus des planches, comme sur ce modèle.

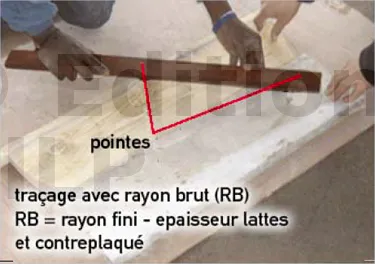

Le traçage

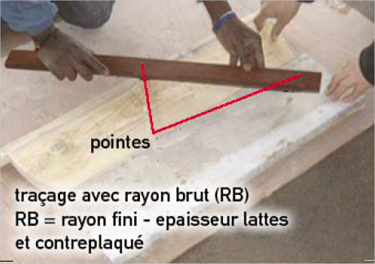

Pour une grande précision, le traçage de l’arc de cercle s’effectuera à l’aide d’une latte et de deux pointes : une pour le centre et l’autre pour le traçage. Le traçage à la ficelle n’est pas recommandé.

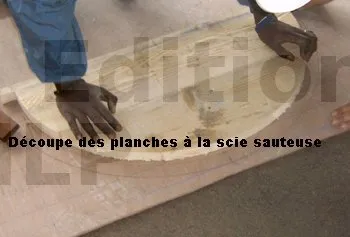

La découpe

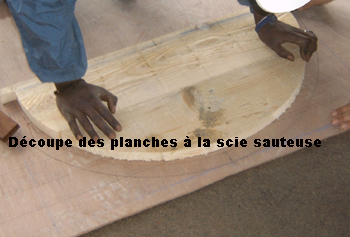

La découpe se réalise à la scie sauteuse avec la lame adaptée.

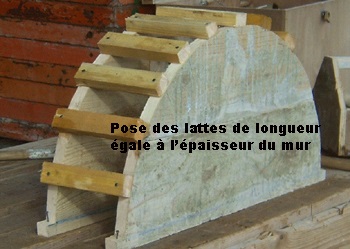

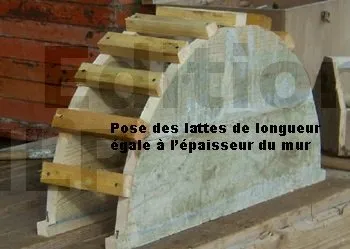

La mise en place des lattes

Les lattes seront posées à intervalles d’environ 7 cm pour un contreplaqué de 5 mm d’épaisseur.

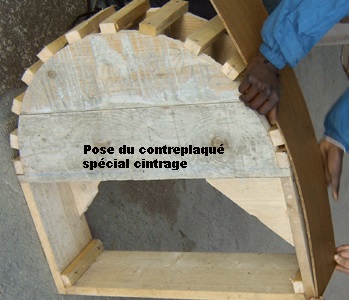

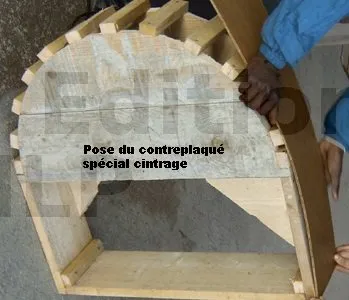

La pose du contreplaqué

Le clouage du contreplaqué humide s’effectue lentement afin d’obtenir un cintre régulier. Il est conseillé de ne pas forcer, car le contreplaqué peut se casser facilement. Des petites pointes de 30 à 35 mm seront parfaites pour cette tâche.


Coffrage en forme d’un arc surbaissé

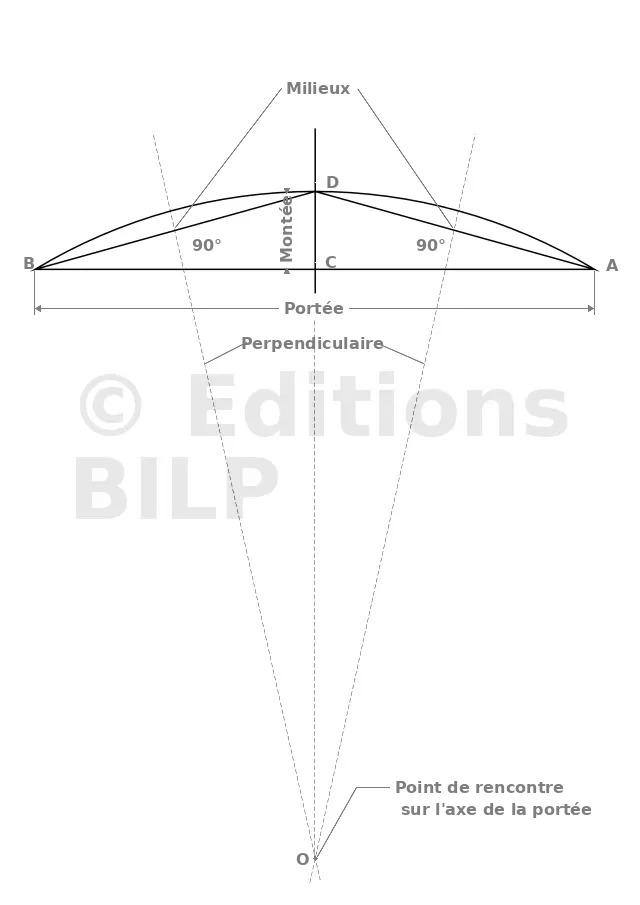

L’arc surbaissé

L’arc surbaissé se trace comme suit : en connaissant la portée AB et la montée CD, tracez AD et BD. Ensuite, prenez les médiatrices de AD et BD pour trouver le centre de l’arc.

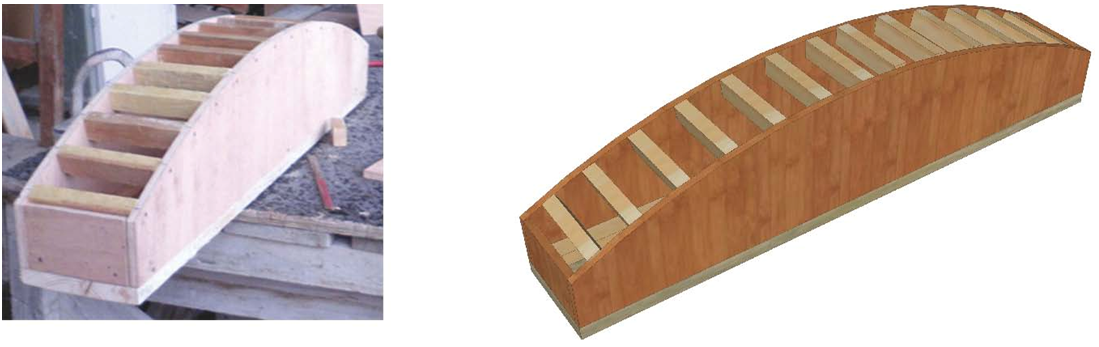

Ci-dessous, voici un exemple de coffrage pour un arc surbaissé avec une portée de 1,20 m et une hauteur de 15 cm. L’avantage de ce coffrage réside dans sa réutilisabilité.


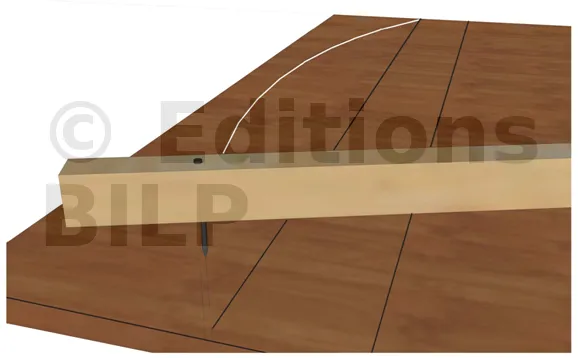

Le traçage

Il peut être réalisé à l’aide d’une et d’un clou.

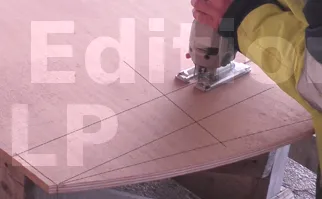

La découpe

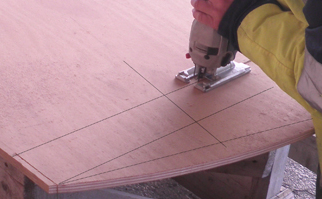

Après le traçage, procédez à la découpe des deux joues en contreplaqué de 15 mm à l’aide d’une scie sauteuse.



La préparation du coffrage

Le coffrage comprend une caisse avec un relevé de 10 cm qui permettra le réglage de niveau.

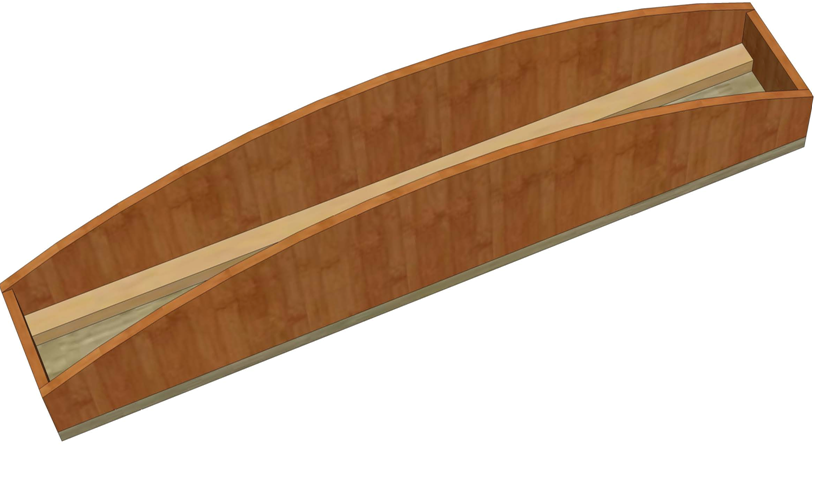

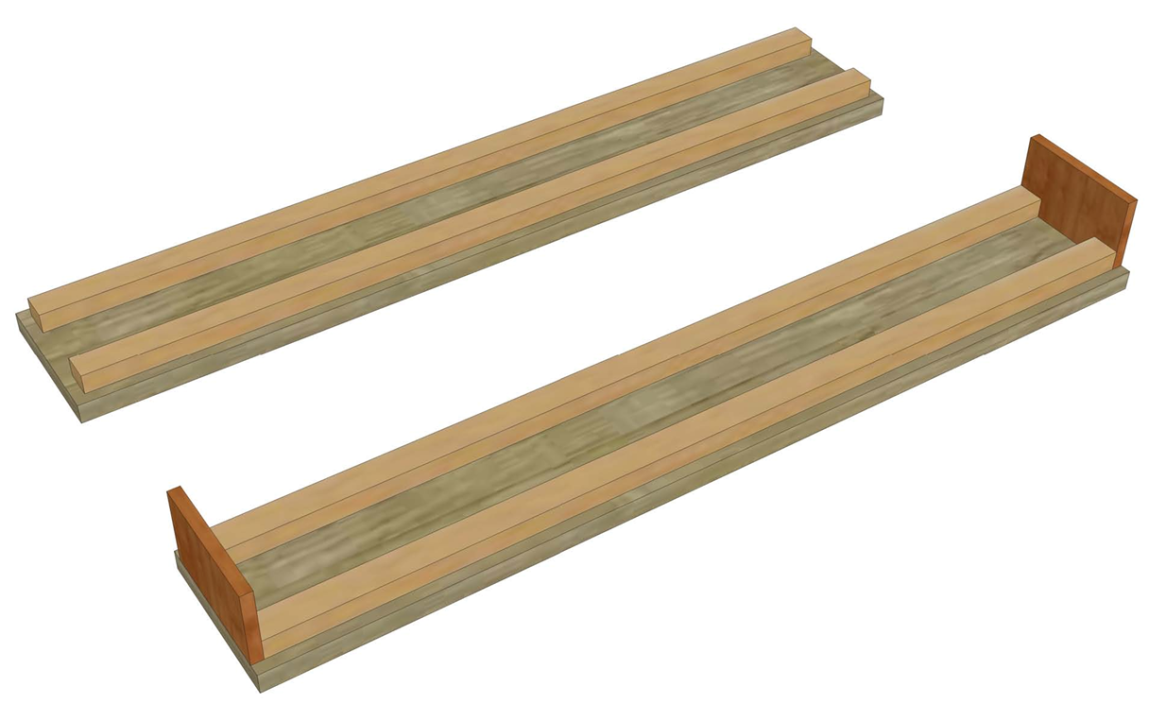

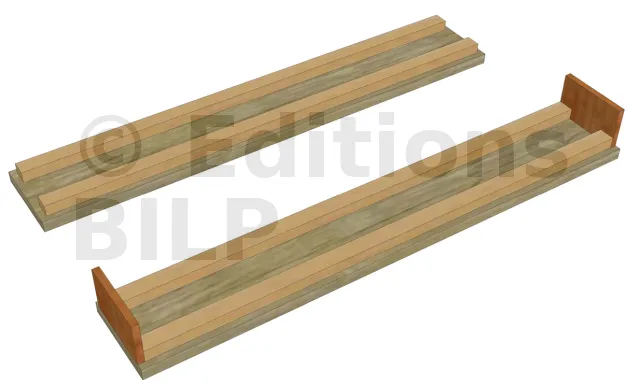

Le fond de moule est composé d’une planche de 20, d’une longueur de 1,20 m, munie de deux lattes de 1,17 m, clouées à 1,5 cm du bord des arêtes pour laisser l’emplacement des joues en contreplaqué de 15 mm. Sur ce fond de moule, les deux abouts de dimensions 10 cm x 17 cm sont vissés aux lattes.

Fixation des joues

Les joues peuvent être coffrées de plusieurs manières ; ici, nous avons opté pour du contreplaqué renforcé par des chevrons. Cette approche permettra de réutiliser le coffrage à plusieurs reprises.

Pose des lattes

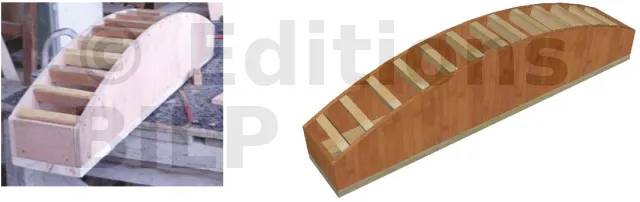

Les lattes sont découpées à la largeur du linteau moins deux épaisseurs de contreplaqué de 15 mm, soit 17 cm. Elles sont positionnées tous les 7 cm environ et clouées ou vissées aux joues. Elles servent de raidisseurs pour le contreplaqué supérieur de 5 mm.

Le fond du coffrage

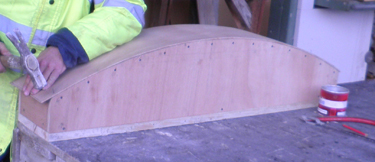

Après avoir découpé une bande de contreplaqué de 5 mm suffisamment longue et l’avoir trempée dans l’eau, nous fixons cette peau coffrante sur l’ossature à l’aide de pointes de 30 mm sur les joues latérales. Après avoir huilé les faces, votre fond de coffrage est prêt à être installé.

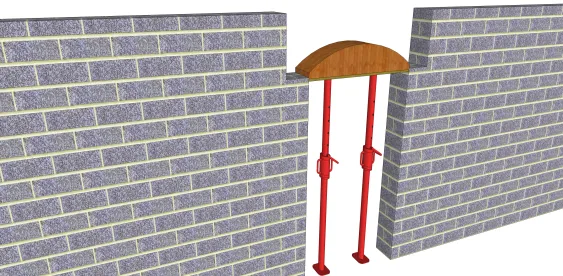

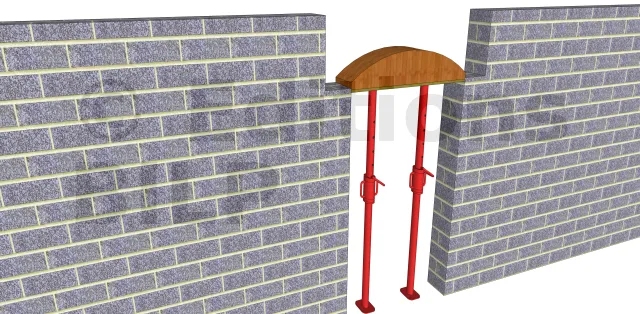

Pose du coffrage

Nous pouvons également le réaliser en polystyrène, mais le fini est moins esthétique, et ce type de coffrage n’est pas réutilisable.

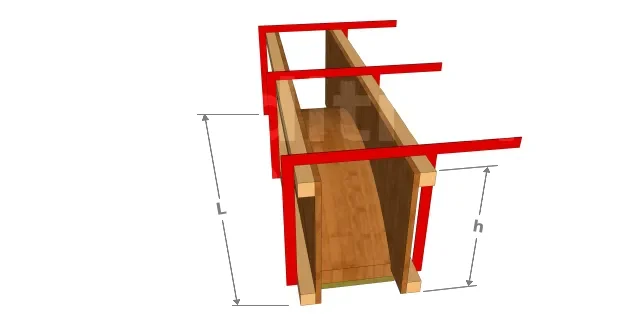

Les panneaux extérieurs

Coffrez les joues extérieures de la même manière que pour un linteau traditionnel, ajoutez l’armature métallique, puis procédez au coulage du béton.
(L) Longueur de 1,70 m
(h) Hauteur de 0,35 m

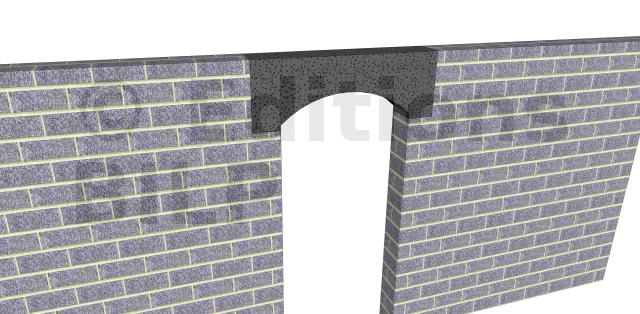

Le résultat final

Nous pouvons également le réaliser en polystyrène, mais le fini est moins esthétique, et ce type de coffrage n’est pas réutilisable.


Les arases arrondies

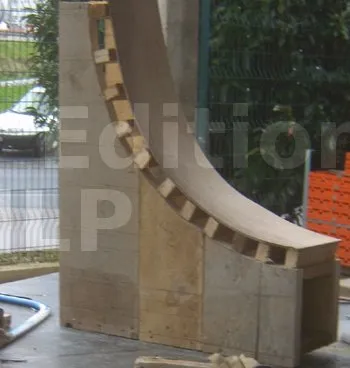

Arase en courbe

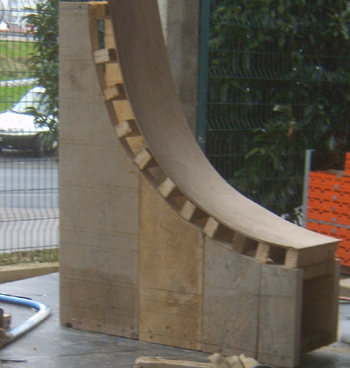

Les coffrages en négatif se fabriquent de la même façon que les linteaux, à la différence que le coffrage se trouve à l’extérieur et non plus à l’intérieur. Ici, le coffrage est constitué de planches de chevrons et d’un contreplaqué cintrable de 7 mm.

Pour cette arase arrondie, nous utiliserons également un négatif que nous placerons dans le coffrage du voile. Sa réalisation s’effectue en un traçage précis des planches accolées puis découpées et assemblées. Des lattes viennent renforcer le contreplaqué de 5 mm.


Coffrage d’arase en arrondie
Mise en place de la coffrage
Le résultat


Les parties de murs courbes

[...]
