Les portes à faux

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :

Balcons

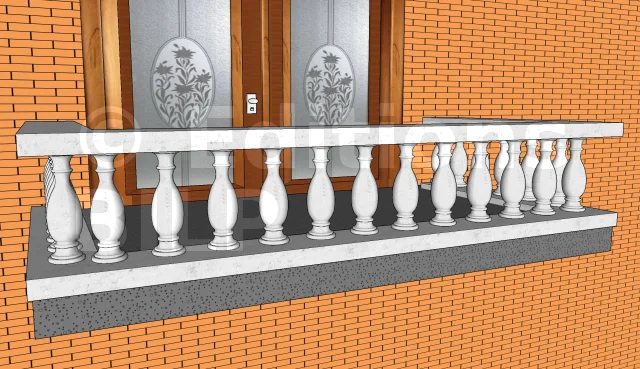

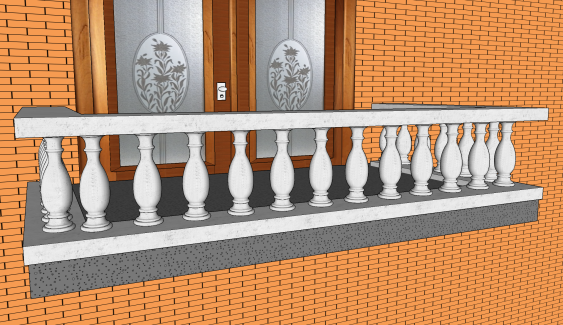

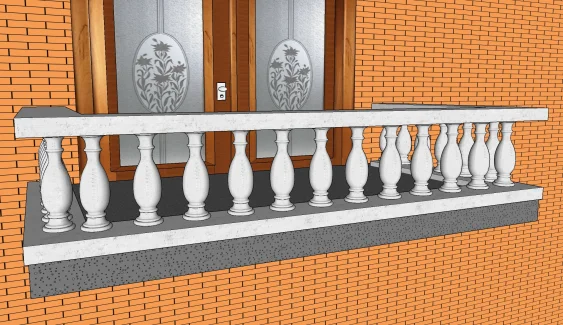

Définition

Ce sont des Plate-forme en saillie sur une façade, entourée d’une balustrade, soutenue par des consoles ou des colonnes des murs ou non, et communiquant avec l’intérieur du bâtiment par une ou plusieurs portes-fenêtres.
Ces balcons, sont des dalles se trouvant à l’extérieur des bâtiments. Ils sont donc pour la majeure partie en porte-à-faux.

Coffrage d’un balcon

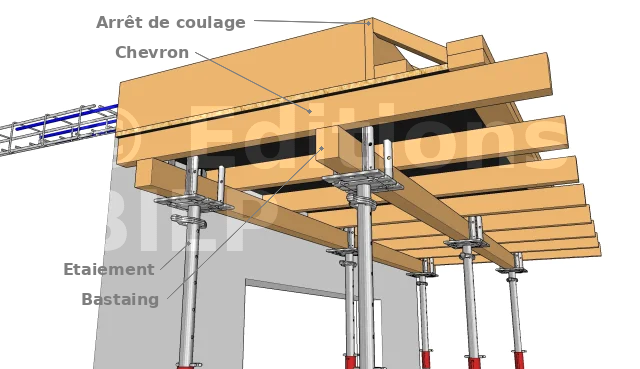

Coffrage d’un balcon

Les bastings devront être étayés tous les 50 cm et calés tous les mètres. Un platelage de planches ou de chevrons sera réalisé en guise de solives. Les arrêts de coulage (joue) seront alignés et placés à la bonne hauteur, bien calée sur l’extérieur. Une goutte d’eau (larmier) sera mise en place à 3 cm maximum du bord extérieur, clouée sur le fond du coffrage. Cette goutte d’eau évitera à l’eau de se placer sous le béton du balcon.

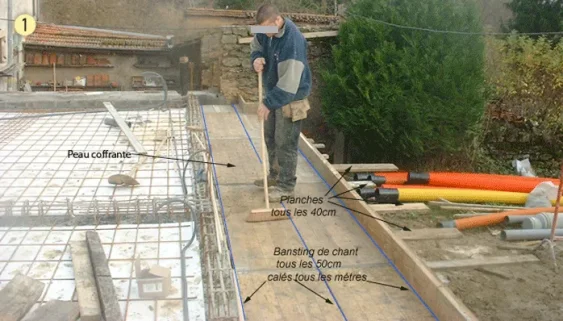

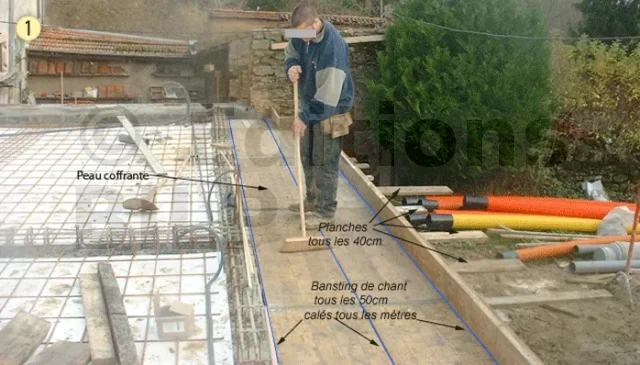

Pose du fond de coffrage (peau coffrante)

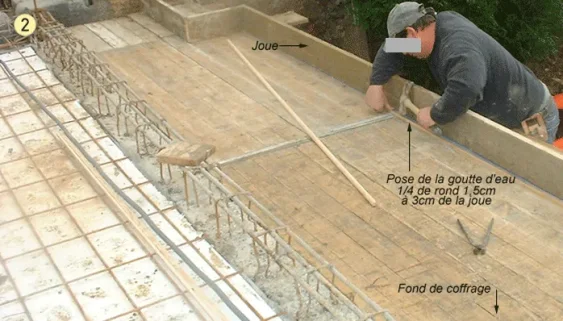

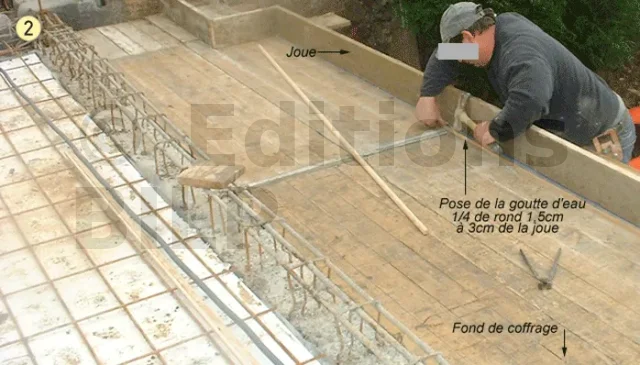

Mise en place de la goutte d’eau


La sous-face du balcon sur le cas ci-dessus est en brut de décoffrage, c’est pourquoi le fond est en planches. Mais en règle général, la sous-face doit être soignée, un contreplaqué bakélisé s’impose.

Ferraillage d’un balcon

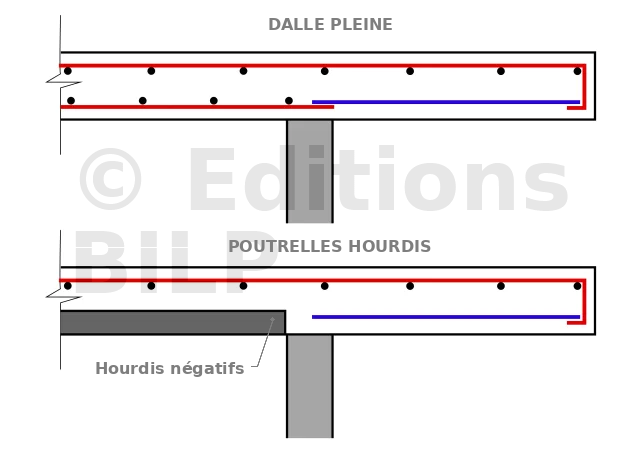

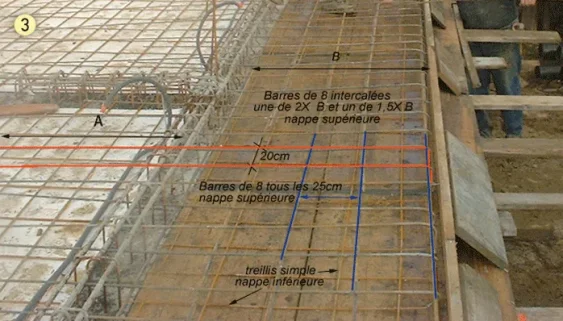

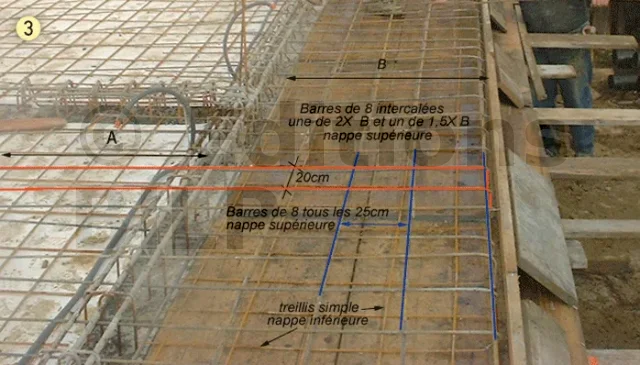

Ferraille d’un balcon avec un plancher béton (plein)

Une couche de treillis inférieure sera placée sur des cales enrobage. Les aciers principaux sont en partie supérieure (partie haute).
Des barres seront positionnées dans le sens longitudinal tous les 25 cm, puis dans le sens transversal reprenant dans le dallage ou dans la dalle tous les 20 cm avec une forme d’équerre en tête (la partie intérieure sera de la même dimension que sur la longueur du porte-à-faux.

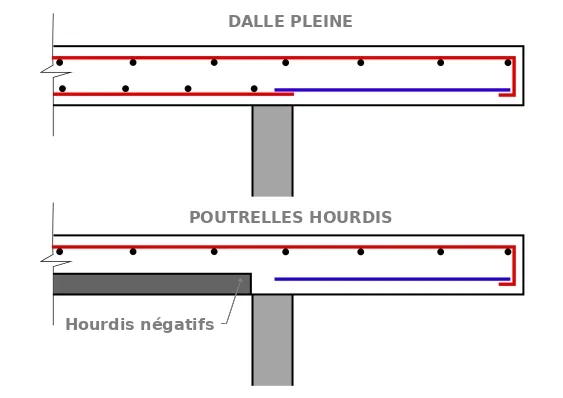

Ces dalles sont renforcées par des aciers placés en partie haute du béton et sont prolongés de la moitié dans la dalle intérieure. Ils peuvent être coffrés sur place en dalle pleine ou préfabriqués.

Les hourdis

Dans le cas d’un plancher semi-préfabriqué (poutrelles hourdis), des hourdis négatifs (hourdis moins haut que les standards) seront positionnés sur la même largeur que le balcon afin de donner un équilibre des charges (quantité de béton supplémentaire)

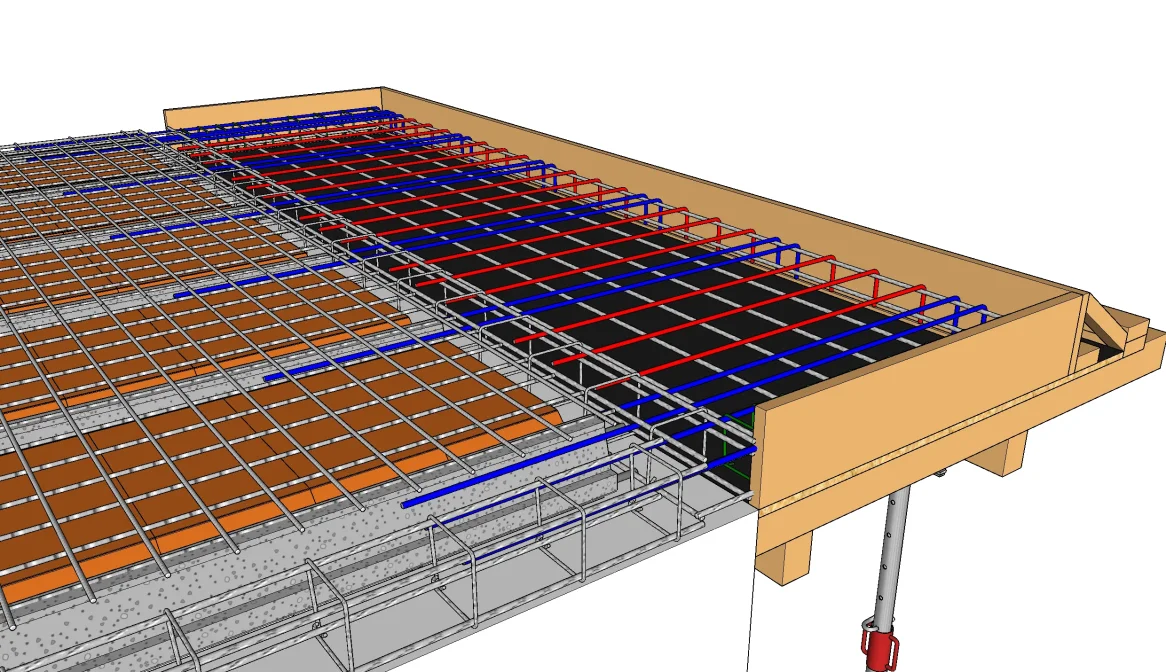

Ferraille d’un balcon avec un plancher poutrelles hourdis

Poutre en porte à faux

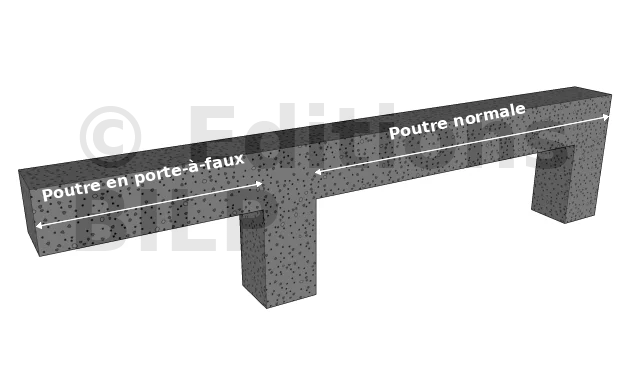

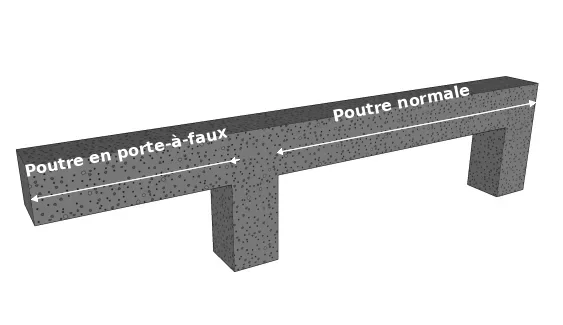

Les différents poutres

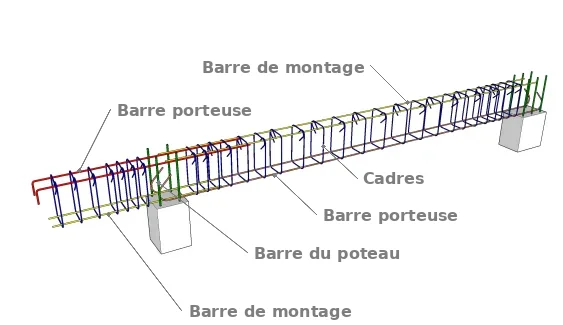

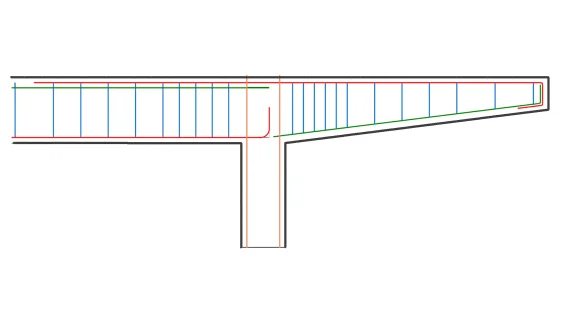

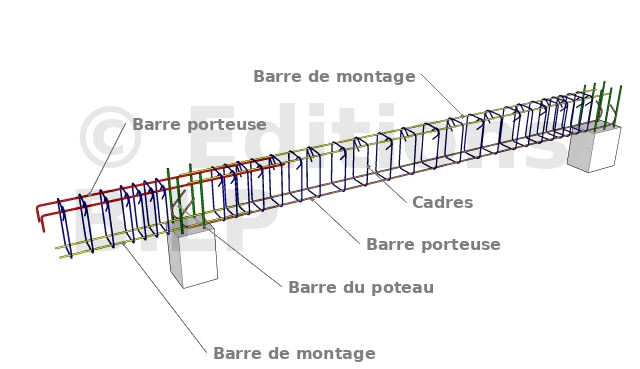

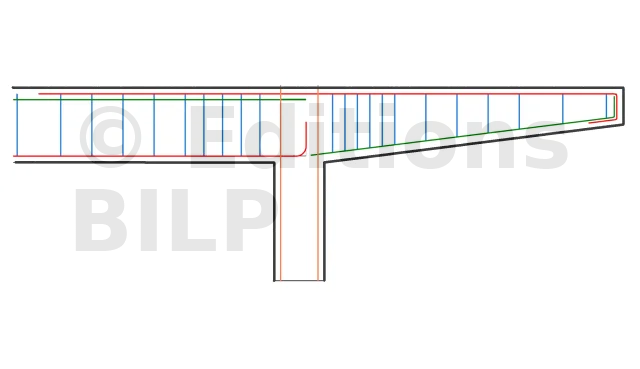

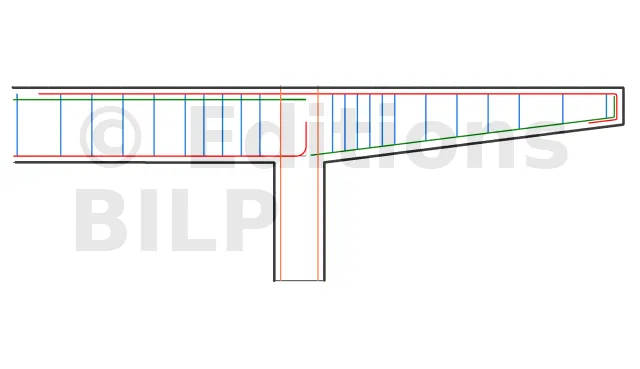

Les ferraillages dune poutre en porte à faux

Comme tous les éléments en porte-à-faux, le ferraillage porteur doit se trouver en partie supérieure et se prolonger à l’intérieur de la poutre d’au minimum, la longueur du porte-à-faux. Cette pénétration nous sera donnée par le bureau d’étude.

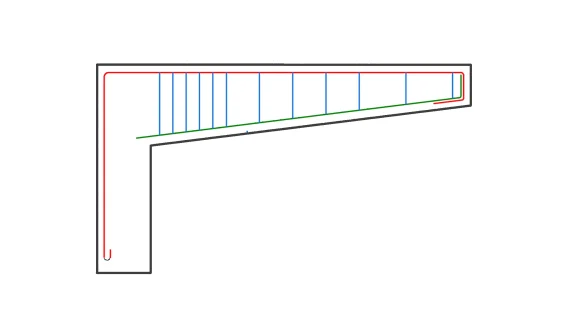

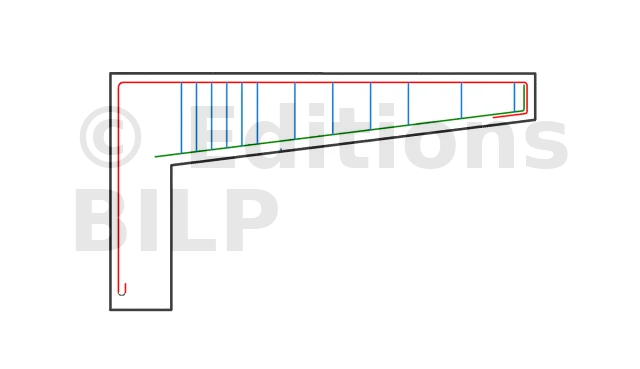

Console

C’est identique à la poutre ci dessus, les cadres donneront la forme à la console.[...]
