Les coffrages d’une poutre

Claude PRECHEUR

Devenez le maître du coffrage des poutres préfabriquées ! Des petites aux gigantesques poutres, les panneaux manu-portables font de vous un pro.

Voici un extrait gratuit du guide de construction :
Coffrage d’une poutre préfabriquée

Nous avons déjà vu le coffrage d’une poutre en traditionnel à faible portée et de faible section sur d’autres chantiers. Cependant, sur certains projets, nous serons amenés à réaliser de grandes poutres. Bien que nous gardions le même principe, nous ne pourrons pas utiliser le coffrage traditionnel dans ce cas, mais plutôt des panneaux manu-portables.

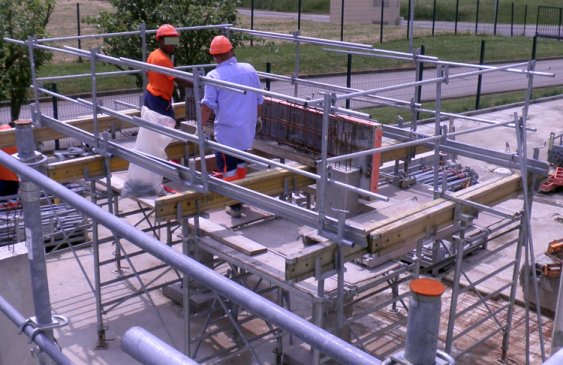

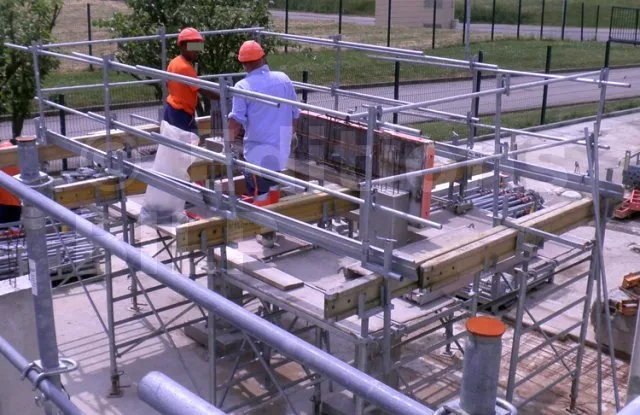

Le coffrage d’une poutre coulée sur place nécessitera une sécurité accrue. Nous devrons donc installer un échafaudage à la hauteur de la poutre en même temps que nous l’étayerons.

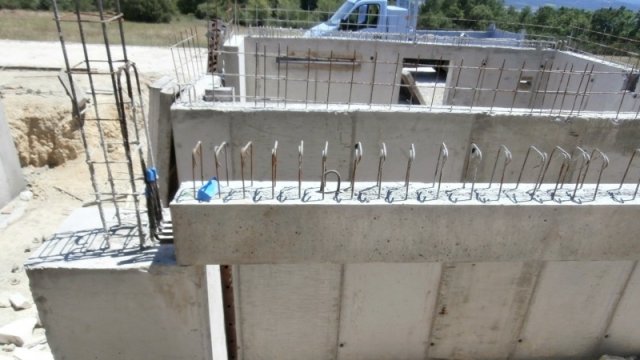

Il est important de souligner que chaque poutre repose sur des poteaux ou des murs


Appuis sur un poteau

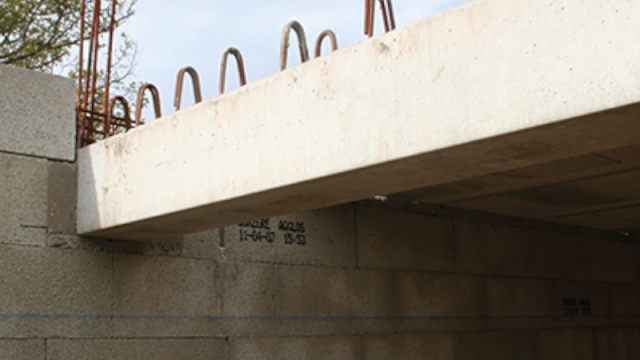

Appuis sur un mur



La mise en place et la mise en œuvre du coffrage des poutres préfabriquées suivent les étapes suivantes.

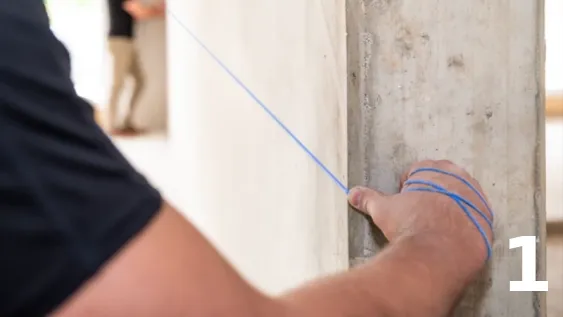

Implantation et traçage

Tout débutera par le traçage de la poutre au sol et au mur.

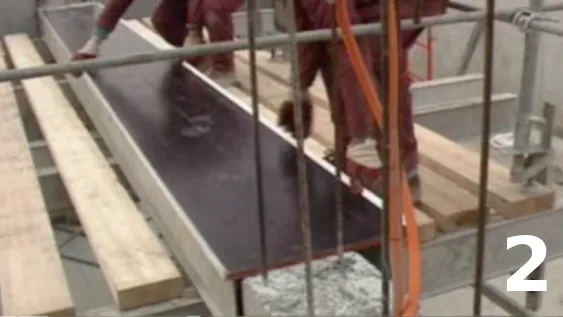

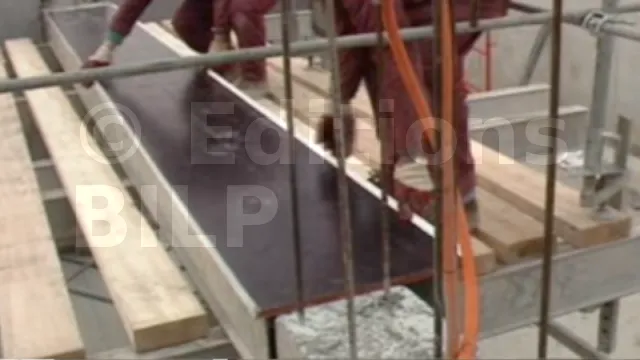

Pose des fonds de coffrage

Une fois l’échafaudage réalisé, nous procéderons à la pose du fond de moule, comme dans une méthode traditionnelle.

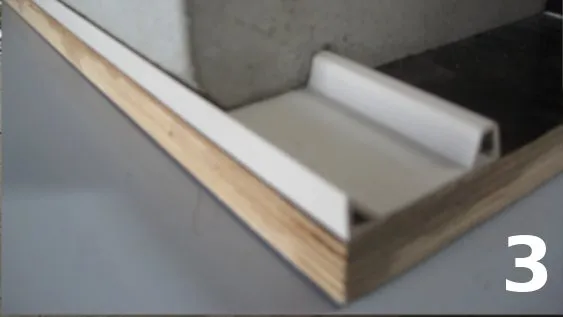

Les arrêtes des poutres

Les arêtes des poutres et des poteaux sont protégées par des chanfreins, ce qui permet d’étanchéifier le coffrage et d’éviter les arêtes vives.

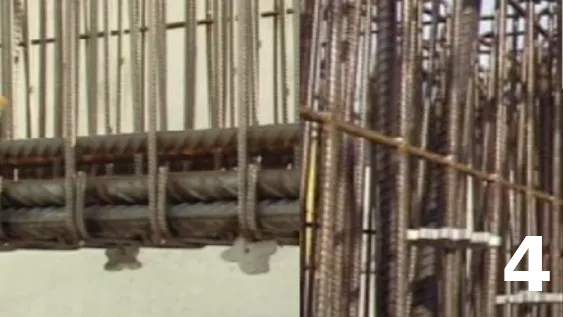

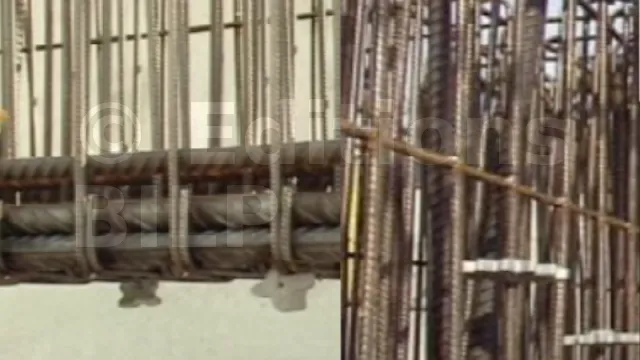

Les cales enrobage

Avant de mettre en place le ferraillage, il est nécessaire de positionner les cales d’enrobage sur la poutre.

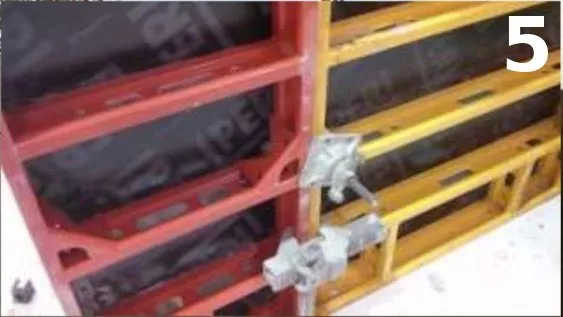

Les joues de coffrage

Après avoir posé le ferraillage, les joues seront réalisées à l’aide de panneaux manu-portables.

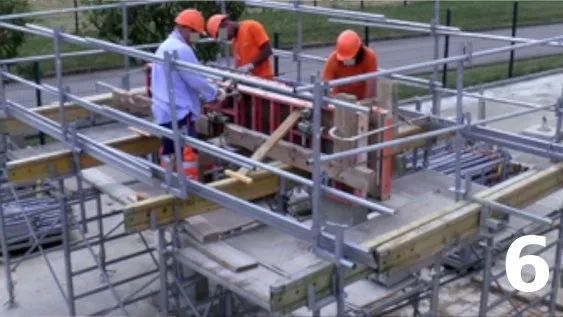

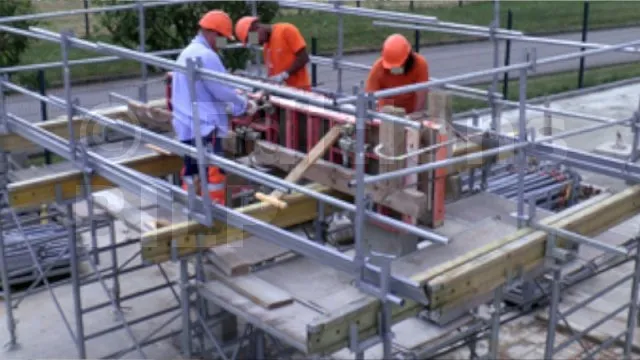

Serrage du coffrage

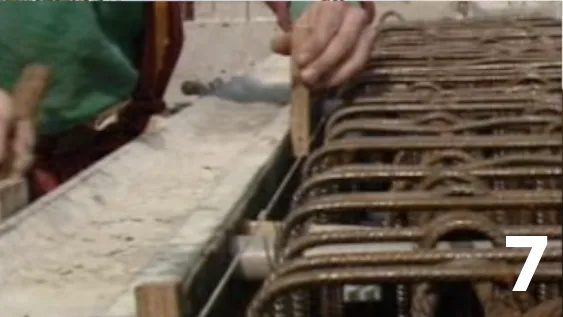

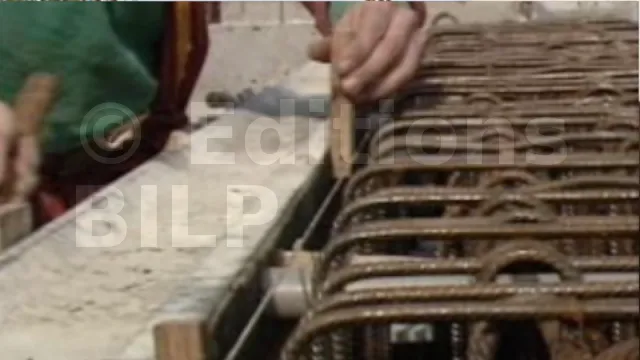

Vérification et ajustement des joues de coffrage

Pour réaliser la mise à l’aplomb, il est nécessaire de plomber les panneaux et de les aligner. Le butonnage est essentiel dans ce processus.
L’alignement s’effectue après avoir plombé les extrémités de la joue. On utilise un cordeau tendu le long des panneaux à aligner, ainsi que trois cales de même épaisseur. Deux de ces cales sont placées aux extrémités entre le panneau et la ficelle, tandis que la troisième est positionnée tous les mètres pour vérifier si elle passe ou non entre le panneau et le cordeau. Si le passage est trop grand, on rapproche le panneau en serrant les butons, s’il est plus petit que la cale, on desserre les butons.

[...]
