Les bois de coffrage et leur résistance

Claude PRECHEUR

Le coffrage est un ouvrage en bois ou en métal qui sert de moule et donne la forme au béton frais, jusqu’à ce qu’il durcisse. Le coffrage doit respecter les cotes et être suffisamment stable, étanche, solide, démontable et réutilisable.

Voici un extrait gratuit du guide de construction :

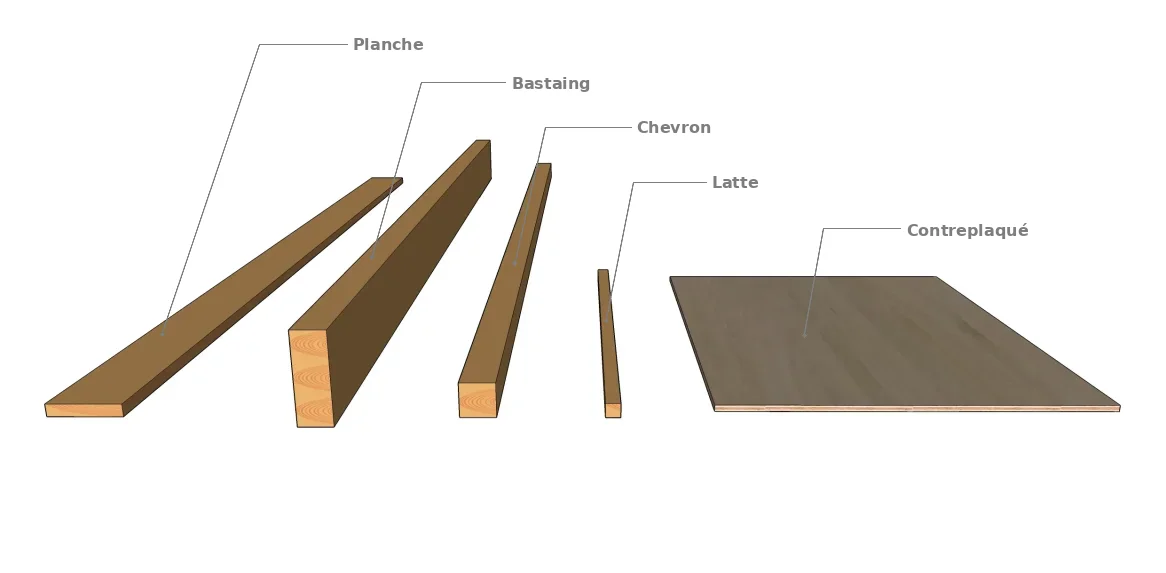

Les éléments en bois

Le coffrage traditionnel est constitué d’éléments en bois pour le moule telles : planches, bastings, chevrons, lattes, contre plaqué.

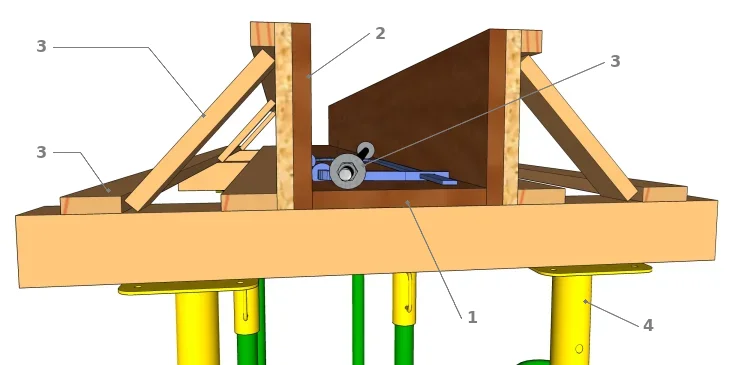

Le coffrage traditionnel

(1) Des fonds de moule en planche (brut de décoffrage) ou en contre plaqué
(net de décoffrage).
(2) Des joues formées de panneaux et raidisseurs primaires et secondaires.
(3) Des éléments de serrage : serre-joints, tiges filetées, butées, butons.
(4) Des éléments d’étaiement pour maintenir le coffrage à la bonne hauteur : étais, tours d’étaiement.

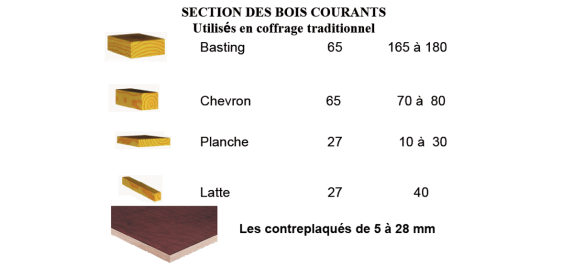

Sections des bois courants utilisés en coffrage traditionnel

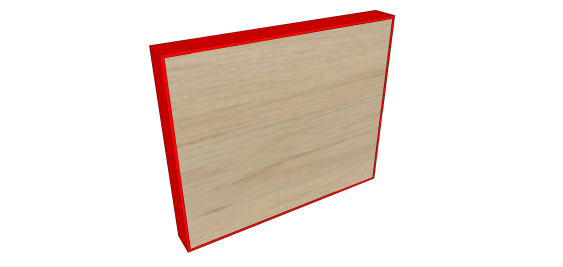

Coffrage manuportable

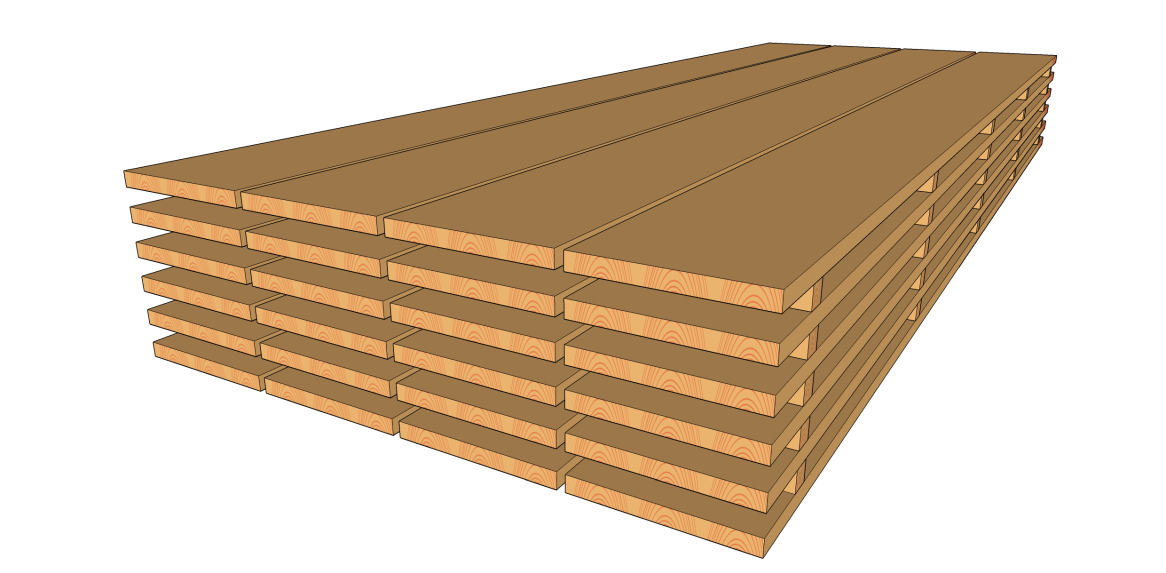

Le stockage

Afin de perdre le moins de temps possible, classez les bois par catégorie et par longueur. Suivant la météo, le bois travaille et se déforme.
C’est pourquoi il est utile de le stocker à l’abri de la pluie et du soleil en laissant passer de l’air entre chaque couche de planches afin d’éviter le pourrissement.

La résistances des bois

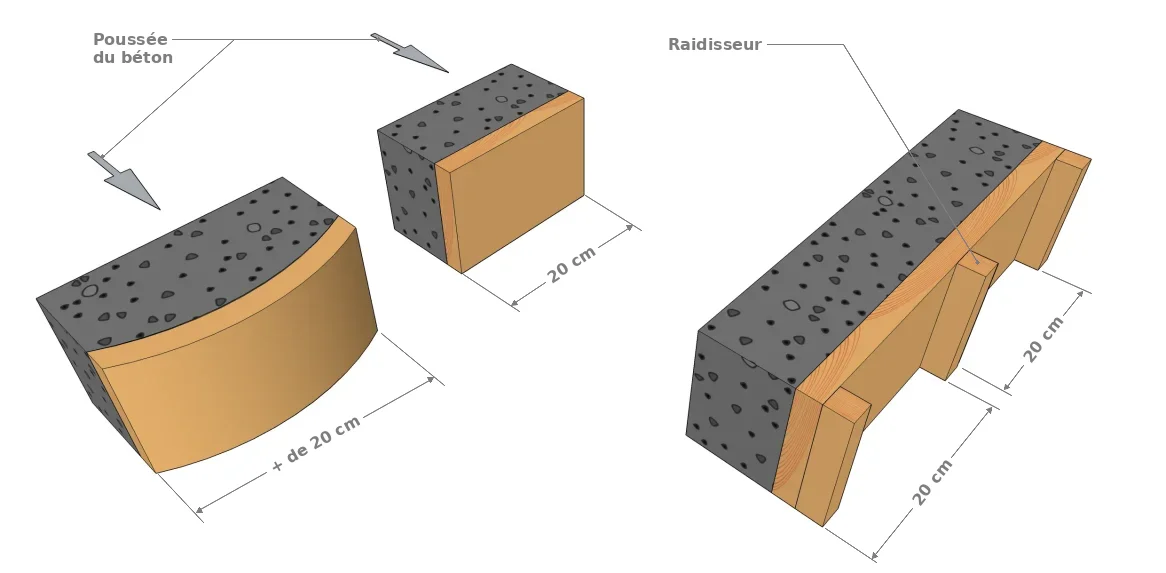

Les plaques de coffrage

Le contreplaqué de 15 mm résiste sous la poussée du béton de 0 à 20 cm. Au delà de 20 cm le contre plaqué plie sous la pression.
Le contre plaqué de 15 mm doit être renforcé tous les 20 cm afin que celui ne plie pas sous la poussée du béton.

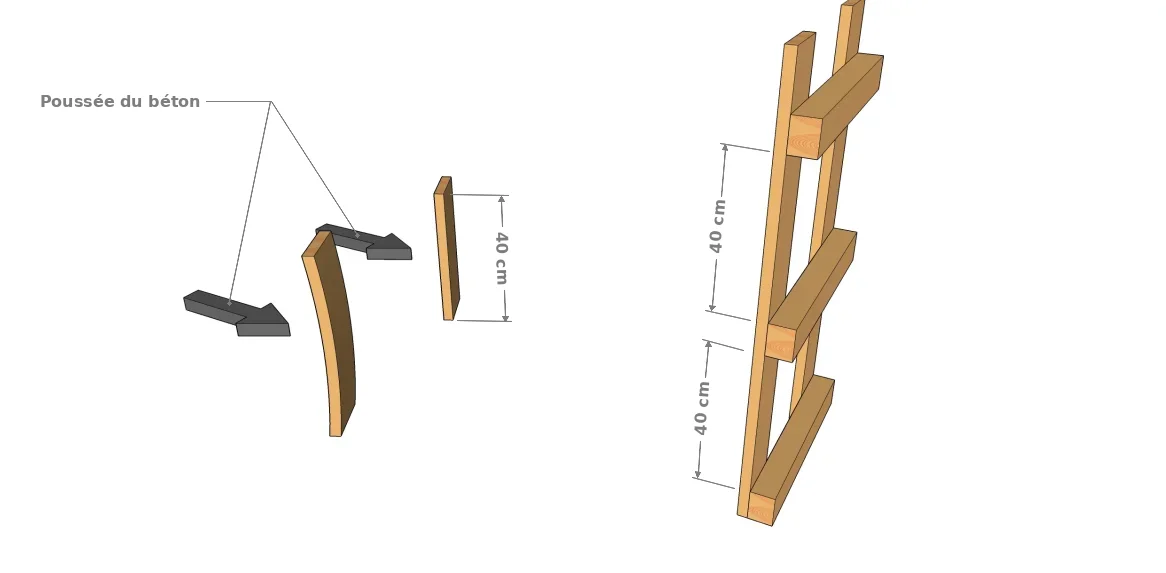

La planche

La planche de 27 mm résiste sous la poussée du béton de 0 à 40 cm. Au delà de 40 cm le bois plie sous la pression.
La planche de 27 mm doit être renforcée tous les 40 cm afin que celle-ci résiste à la poussée du béton.

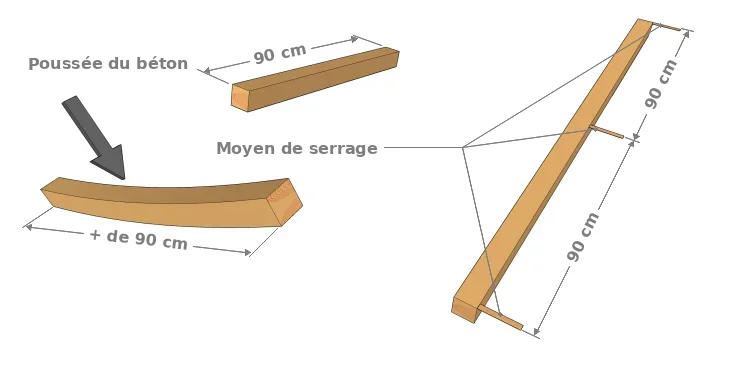

Le chevron

Le chevron de chant 8 cm résiste sous la poussée du béton de 0 à 90 cm, au delà de 90 cm le chevron plie sous la pression.
Le chevron de chant doit être renforcé tous les 90 cm afin que celui ne plie pas sous la poussée du béton.

Le choix des bois de coffrages

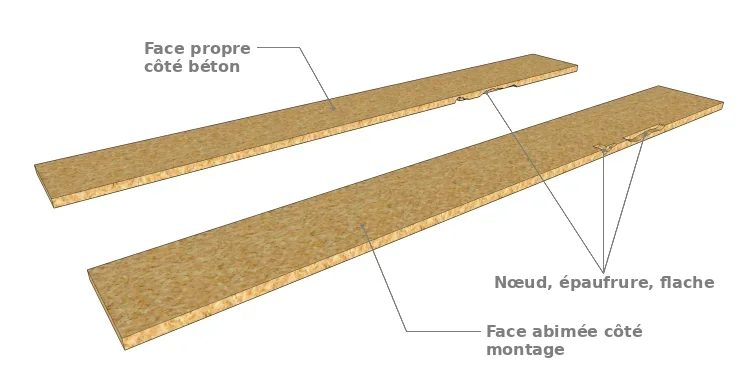

Les imperfections

Lors du montage des panneaux à l’aide de planches, il faut veiller à choisir ses bois. Toutes les planches doivent être propres et ne doivent pas comporter de nœuds, de vides et autres flaches qui pourraient nuire au parement du béton. Le mauvais côté des bois doit se trouver sur l’extérieur du coffrage et non pas contre le béton.

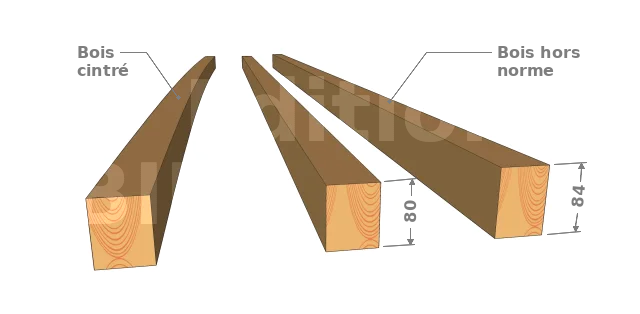

Les chevrons

Il faut également veiller à utiliser des bois de même section et ne pas utiliser les bois cintrés.

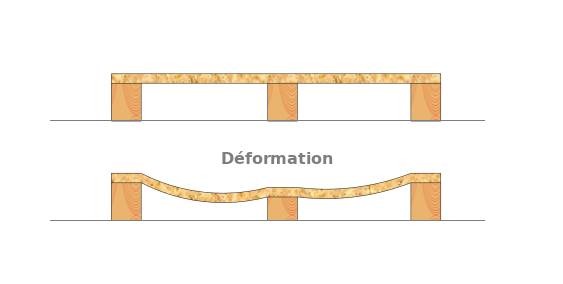

La déformation

Les supports n’étant pas de la même section la peau coffrante se déforme avec le poids du béton.


|Nota : Attent[...]
