Les calculs des cotes

Claude PRECHEUR

Nous allons prendre comme exemple un massif avec une réservation.

La composants du coffrage

Le coffrage du massif sera composé de :

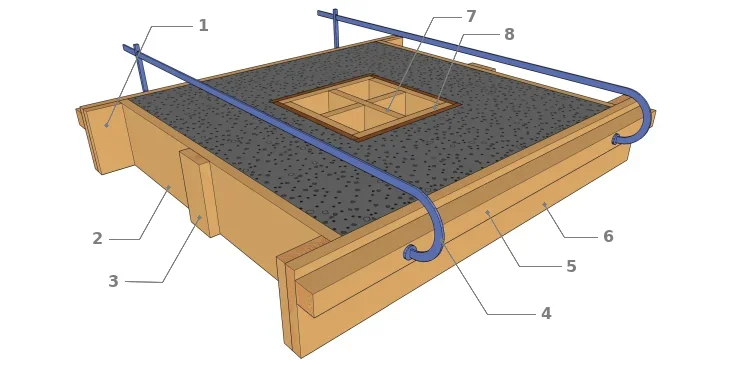

  • coffrage extérieur constitué par des butées (1), deux panneaux (A), des raidisseurs (3), des serres joints (4), deux chevrons (5) et deux panneaux B (6) ;
  • coffrage intérieur constitué par des panneaux (8) et des butons (7).

Coffrage extérieur

Les parois extérieurs du coffrage du massif sera composées de :

Les panneaux A

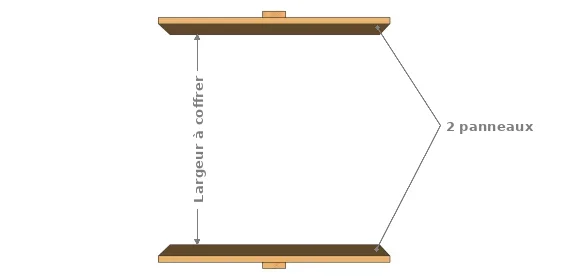

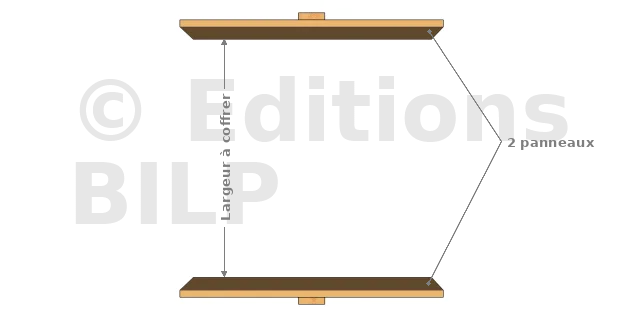

Deux panneaux A de longueur égale à la largeur du béton à réaliser. Ill faut un raidisseur tous les 20 cm.

La pose des panneaux B

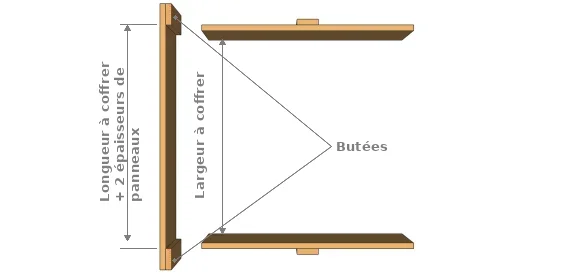

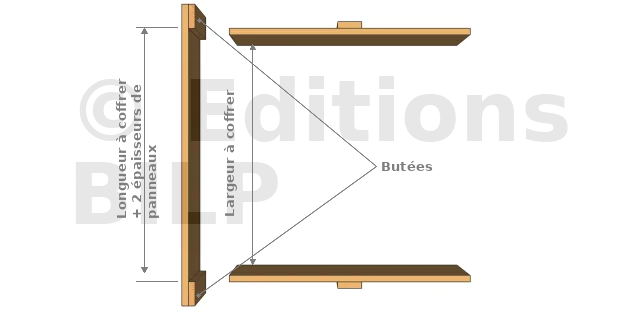

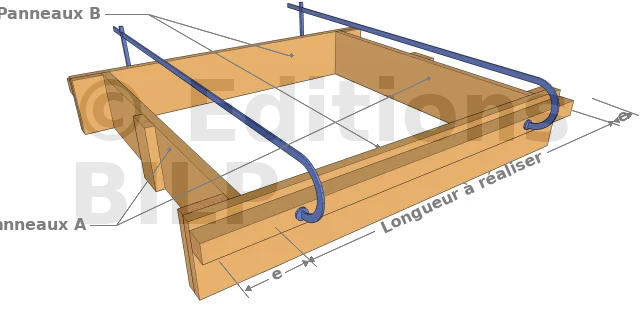

Deux panneaux B de longueur minimale égale à la longueur du béton à réaliser plus les épaisseurs du coffrage des panneaux A, et les largeurs des butées.

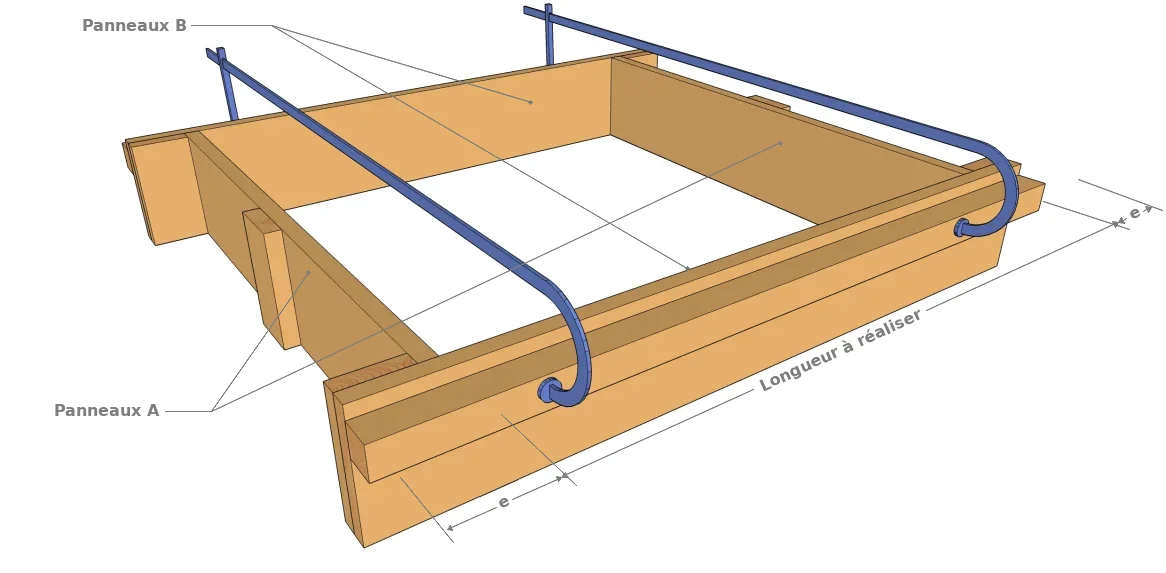

Le coffrage extérieur du massif

e : épaisseur du panneau A plus le buton.
Fixez le tous avec des serres joints tous les 90 cm et ajoutez-y un chevron de chaque côtés.

Coffrage intérieur

La réservation s’effectue avec des panneaux (A et B), il n’y a pas de serrage car il faut penser au décoffrage.

Les panneaux A

L est égal à la longueur de la réservation moins l’épaisseur des deux panneaux A, qui sont constitués par une plaque de contre plaqué et des planches de coffrage.
La dimension des plaque de contres plaqués est égale à la longueur de la réservation. La longueur des planches est équivalente à la longueur de la réservation moins deux fois l’épaisseur du contre plaqué.

L’assemblage des panneaux

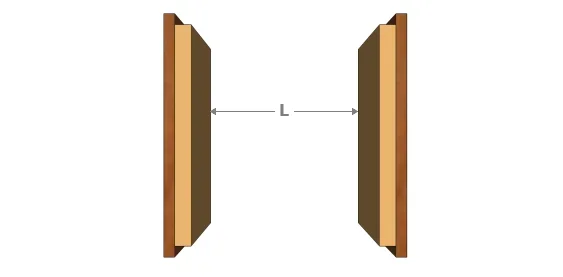

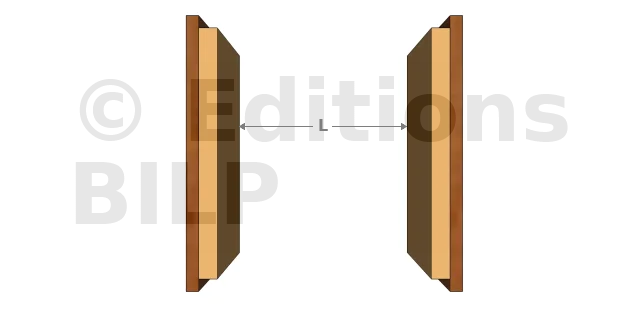

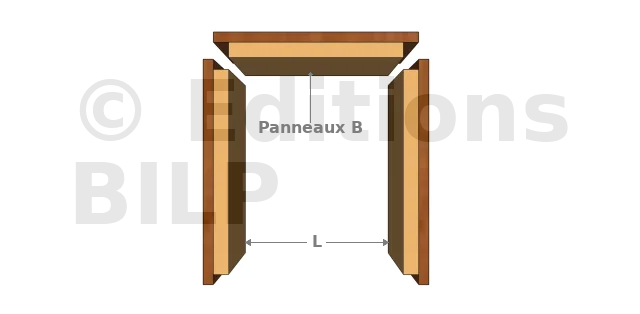

L est égal à la longueur de la réservation moins l’épaisseur des deux panneaux A.

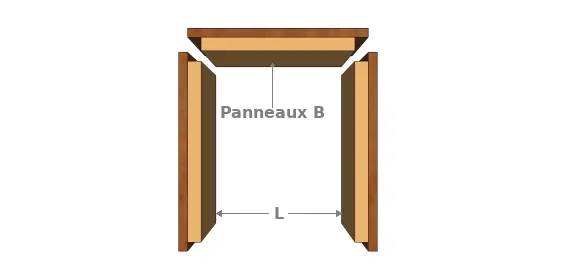

La longueur des planches des panneaux B est égale à L, et celle des contres plaqués est égale à L plus deux fois l’épaisseur des planches des panneaux A.

Les dimensions du coffrage intérieur

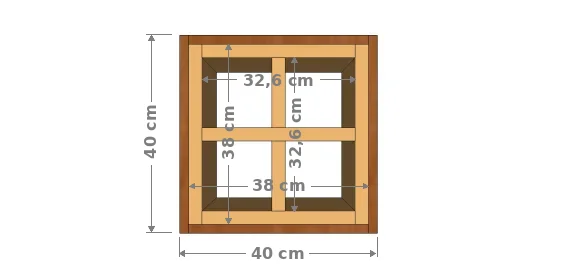

La forme de la réservation est un carré avec les côtés égales à 40 cm. Nous allons utiliser des planche de 27 mm d’épaisseur et des contres plaqués de 10 mm d’épaisseur. Après les calcul nous avons obtenu les dimensions sur l’image.

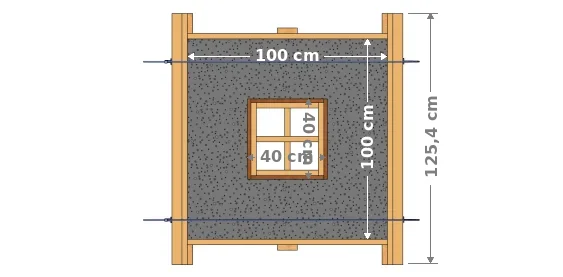

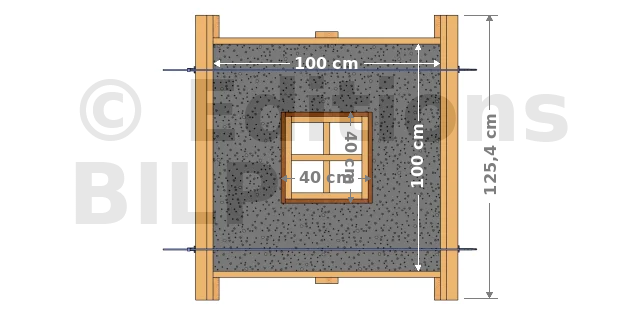

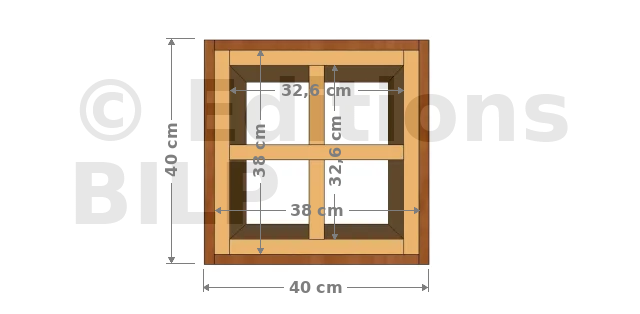

La vue de dessus du coffrage terminé


La nomenclature

COFFRAGE EXTERIEUR


Panneaux A

Pour former deux panneaux.

Panneaux B

Pour former deux panneaux.

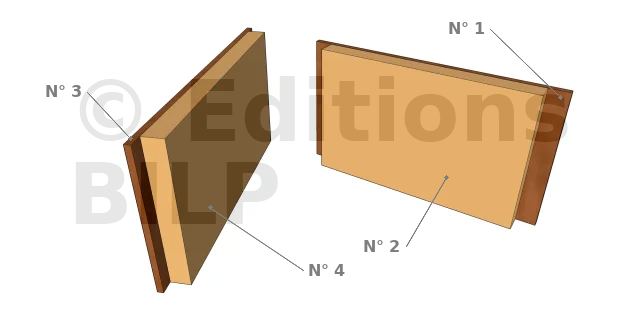

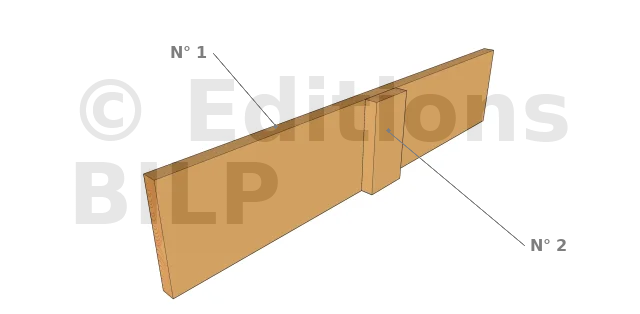

N° de PlancheNombre de PlancheDimension de Planche

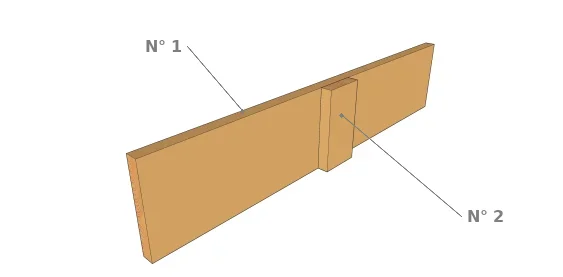

1 2 200 x 1000 mm
2 2 100 x 200 mm

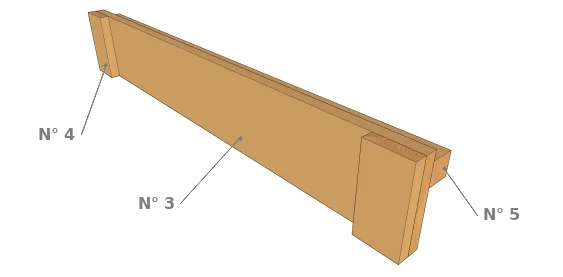

N° de PlancheNombre de PlancheDimension de Planche

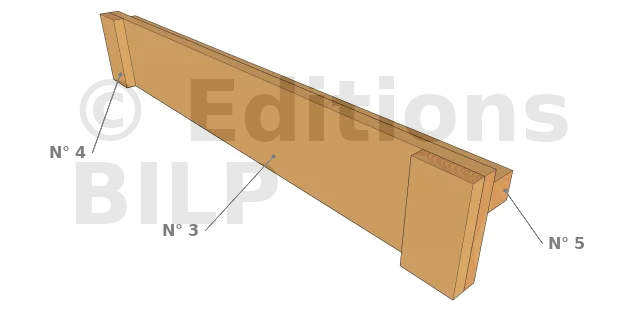

3 2 200 x 1254 mm
4 4 100 x 200 mm
5 2 chevrons 65 x 70 x 1254 mm


COFFRAGE INTERIEUR
Coffrage de la réservation

Pour former 4 panneaux avec les buttages.

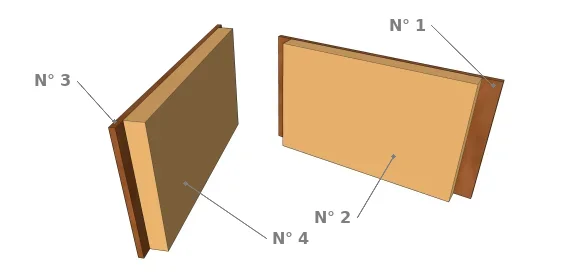

N° de Planche(pl) et/ou contreplaqué(cp)Nombre de Planche(pl) et/ou contreplaqué(cp)Dimension de Planche(pl) et/ou contreplaqué(cp)
1 2cp 200 x 380 mm
2 2pl 200 x 326 mm
3 2cp 400 x 400 mm
4 4pl 200 x 380 mm
Pour le buttage
5 2pl 200 x 326 mm

[...]

...Il y a une suite !
