Coffrage une face

Claude PRECHEUR

Exemple de réalisation :

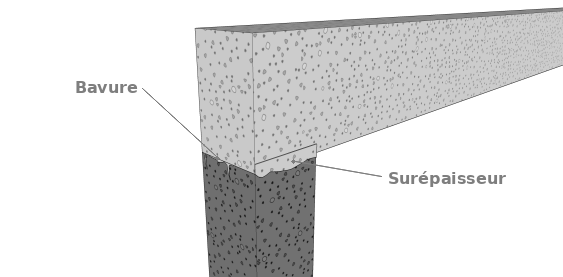

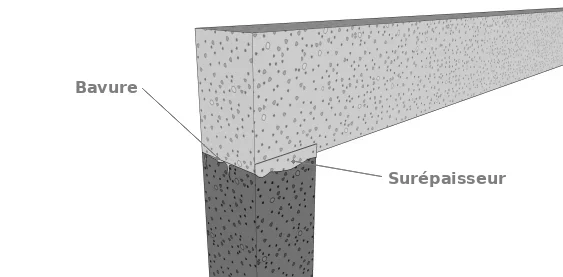

Les imperfections pour un mauvais serrage

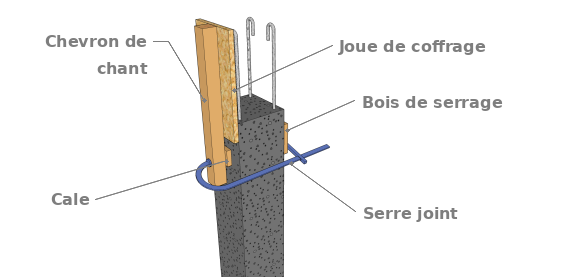

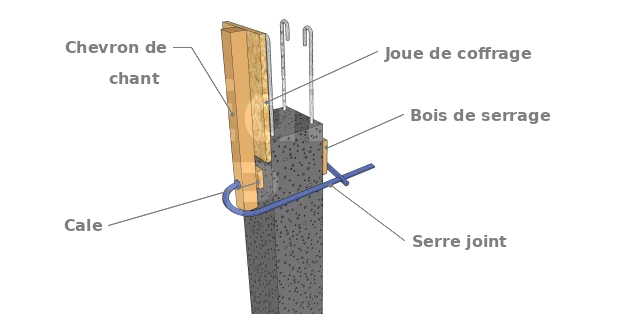

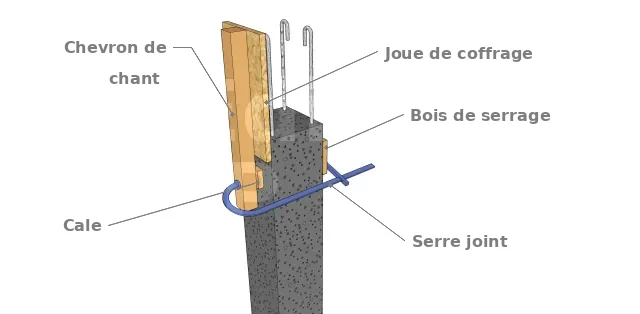

Coffrage pour la joue d’une poutre


  • Lors d’un coffrage une face, la joue doit être bloquée contre le béton existant.
  • Un raidisseur est placé contre la joue avec une cale plus épaisse que la joue.
  • Le serrage par serre joint entre la joue et la cale bloquera la base de la joue contre le béton.
  • Un bois doit être positionné entre le valet du serre joint et le béton.
Utilisation de tige fileté

Le coffrage est bloqué contre le mur, des raidisseurs maintiendront la joue de coffrage. Les raidisseurs composés de deux chevrons seront maintenus à l’aide de tige filetée.


Buttage avec le système buton-butée
Buttage avec des piquets et des coins


Alignement d’une joue

Les extrémités A et B sont plombées. Le cordeau (ficelle) est tendu. Deux cales sont placées entre la joue de coffrage et le cordeau. La troisième se place à l’endroit du réglage et doit passer juste entre le panneau et le cordeau.
Dans le cas N° 1 il reste un jour, le panneau doit être serré vers le cordeau. Dans le cas N° 2 la cale ne passe pas, le panneau doit revenir en arrière. Le cas N°3 est bon, la cale passe juste entre le panneau et la ficelle. Le panneau est aligné.

|Attention : Il est important de maintenir et renforcer la p[...]
