Les massifs

Claude PRECHEUR

Nous voulons réaliser un massif avec 90 cm de longueur, 60 cm de largeur et 30 cm d’épaisseur. Le coffrage sera réalisé avec des planches en bois de pin de 27 mm d’épaisseur et avec une largeur de 15 cm.

Voici un extrait gratuit du guide de construction :

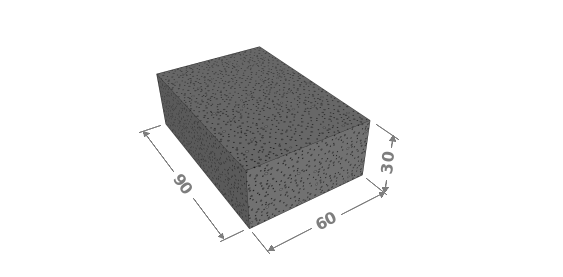

Massif de béton de 30 x 60 x 90 cm

Nous allons réaliser le coffrage de ce massif.

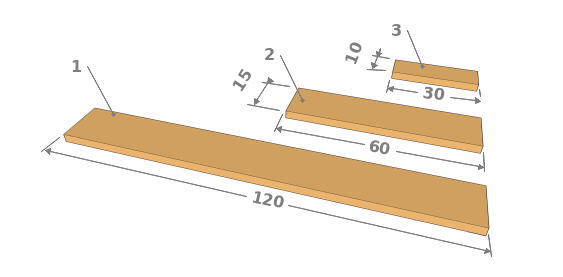

Dimensions des planches à utiliser


LA NOMENCLATURE


NuméroNombreDimensionUtilisation
1 4 2,7 x 15 x 120 cm Panneaux frontaux
2 4 2,7 x 15 x 60 cm Panneaux latéraux
3 14 2,7 x 10 x 30 cm Raidisseur et butée

La mise en œuvre

Pour la réalisation du coffrage, voici les étapes à suivre :

Assemblage des planches

Posez deux planches, puis maintenez-les avec des serres joints et tracez l’emplacement des raidisseurs.

Pose et fixation des raidisseurs

Les clous seront disposés en quinconce.

Traçage de l’emplacement des butées et des panneaux latéraux
Mise en place des butées
Assemblage des panneaux
Le coffrage terminé



Conseil : pour être aux cotes précisément, il est préférable de couper certains panneaux 2 mm plus court que la cote demandée.
Exemple : pour 60 cm couper à 59,8 cm ce qui permettra de pouvoir ajuster. Si la cote est plus grande pour une raiso[...]
