Les poteaux

Claude PRECHEUR

Comment je coffre un poteau avec une section de 20 x 20 cm et de 160cm de hauteur ?

|Attention : Il est important de maintenir et renforcer la partie basse des coffrages car c’est en bas que la pression du béton frais s’exerce principalement sur les joues de coffrage. Plus le coffrage est haut, plus cette pression est importante.|

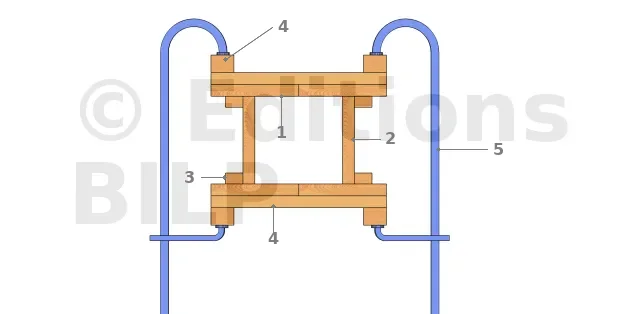

Les composants du coffrage en vue de dessus

1. Joue latérale
2. Joue frontale
3. Butée
4. Raidisseur
5. Moyen de serrage

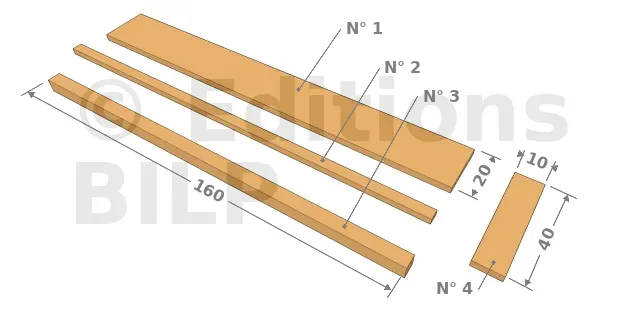

Les dimensions des éléments de coffrage


LA NOMENCLATURE
NuméroNombreTypeDimensionsUtilisation
1 6 Planche 2,7 x 20 x 160 cm Joue de coffrage
2 4 Latte 2,5 x 4 x 160 cm Butée
3 4 Chevron 3,8 x 3,8 x 160 cm Raidisseur
4 8 Planches 2,7 x 10 x 40 cm Raidisseur
Montage des panneaux latéraux
  • Assemblez de 2 planches (N° 1), puis serrez-les avec des serres joints.
    Ensuite, positionnez les raidisseurs primaires (N° 4) et fixez-les avec des pointes de 50.
Traçage des panneaux latéraux

Tracez sur les panneaux latéraux l’épaisseur du béton, en partant de l’axe des panneaux mesurez et tracez la forme du poteau. Ensuit, reportez sur les panneaux l’épaisseur des joues frontales pour faciliter la mise en place des butées.

Mise en forme de la demi-coquille

Posez les butées sur les panneaux latéraux, et fixez les joues frontales dur les butées.

Mise en place de la première demi-coquille et du ferraillage

NOTA : Une attention particulière à la réalisation de la talonnette. Elle doit respecter les cotes, et être implantée à la perfection. C’est elle qui donnera au poteau son équerrage et son implantation.

Pose de la deuxième demi-coquille
Plombage des panneaux

Il est possible de réaliser un plombage en gardant les deux mais libres pour effectuer les réglage. Pour cela, placer 2 pointes sur le raidisseur supérieur d’un panneau, puis mesurer la longueur du fil à plomb jusqu’au niveau du raidisseur inférieur et faites un nœud sur le chas (Plaque du fil à plomb), ensuite, poser votre chas sur les pointes et enfin régler votre aplomb.

Ouvrage terminé

Fixez les raidisseurs (N° 3) à l’aide de serres joints et renforcez le butage avec des étais.

Butage aves des planches

Placer deux lests (parpaings ou autres), fixer une planche sur ces lests à l’aide de serre-joint. Puis, positionner une planche reposant au sol et clouer en partie basse. Ensuite, régler d’aplomb et clouer la planche en partie haute du coffrage. Enfin, renouveler l’opération pour la deuxième face.

[...]

...Il y a une suite !
