La manipulation du composant
Ce composant peut être utilisé pour simuler la mise en place des armatures et calculer la quantité d’acier nécessaire.

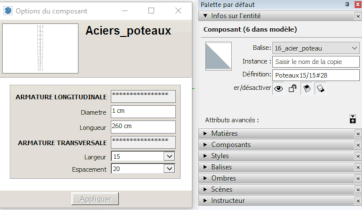

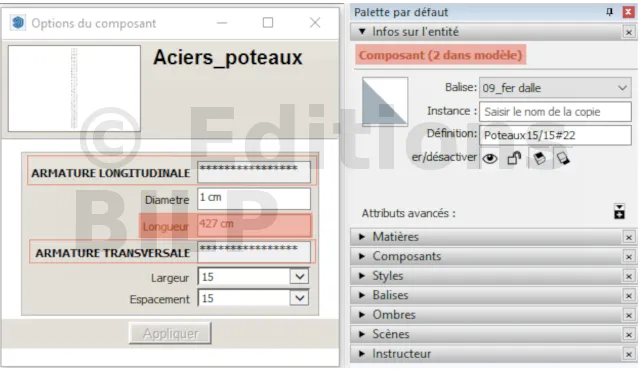

- Simulation de la mise en place : il faut saisir les dimensions de l’acier et choisir les caractéristiques des aciers (parties encadrées sur l’image).
- Quantification : il suffit de sélectionner le composant et de lire l’info sur l’entité dans Sketchup pour obtenir le nombre de composants avec les dimensions saisies dans l’option du composant (parties hachurées en orange sur l’image). Sur l’image nous pouvons lire qu’il y a deux aciers (composants) de 427 cm de longueur dans le modèle Sketchup.
Exemple d’utilisation concrète du composant

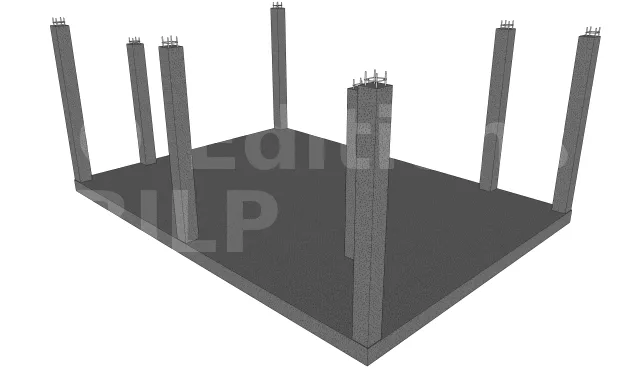

Nous souhaitons construire une structure en béton armé comprenant un radier et des poteaux.

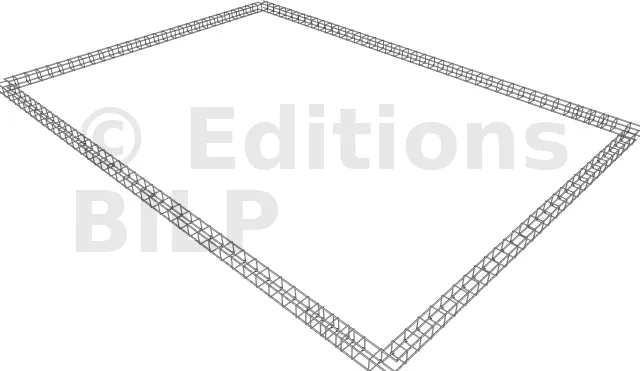

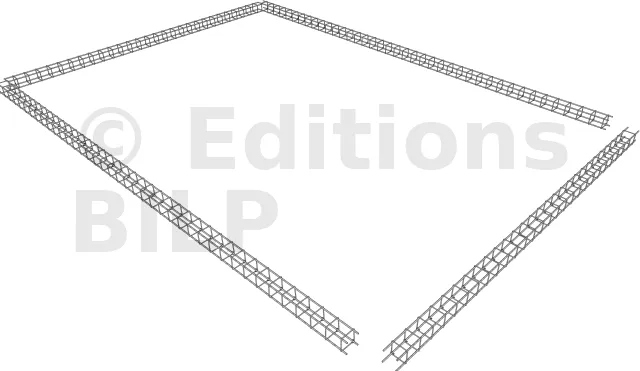

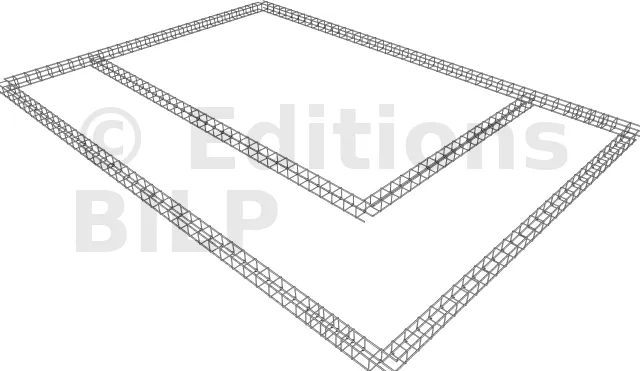

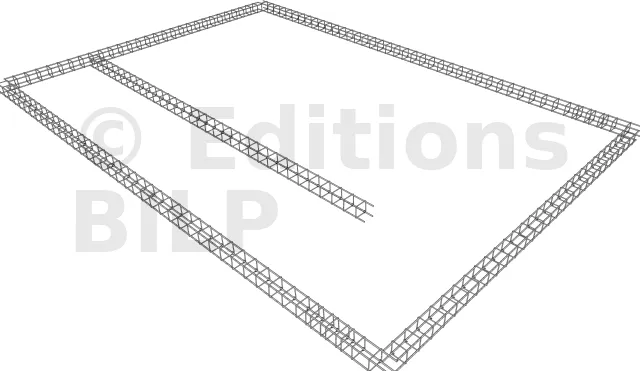

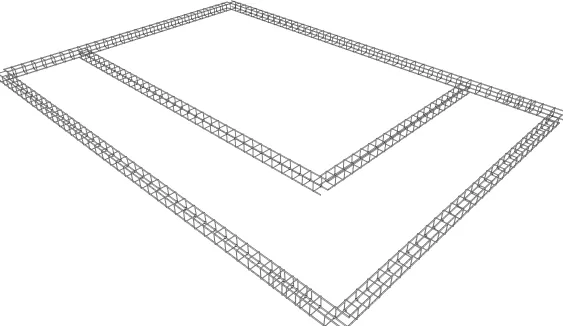

Simulation de la pose des chaînages pour le radier

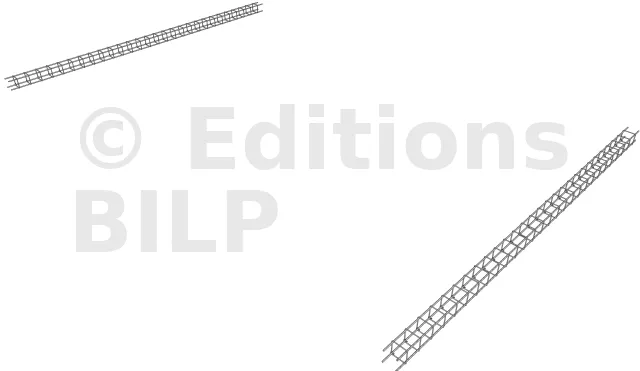

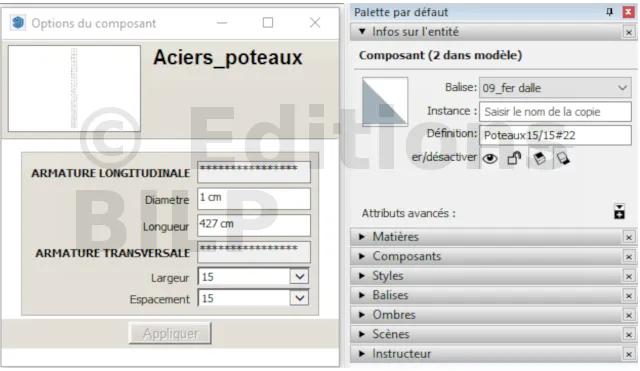

Il nous faut deux aciers de 427 cm pour la réalisation.

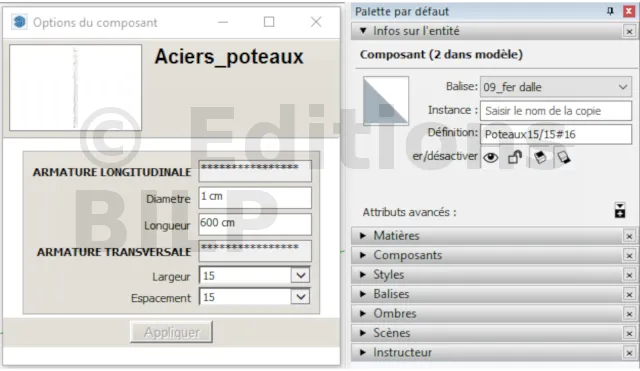

Il nous faut deux aciers de 600 cm pour la réalisation.
Il nous faut deux aciers de 84 cm pour la réalisation. Le recouvrement de quarante fois le diamètre des aciers est compris dans les 84 cm.
Il nous faut un acier de 500 cm pour la réalisation.

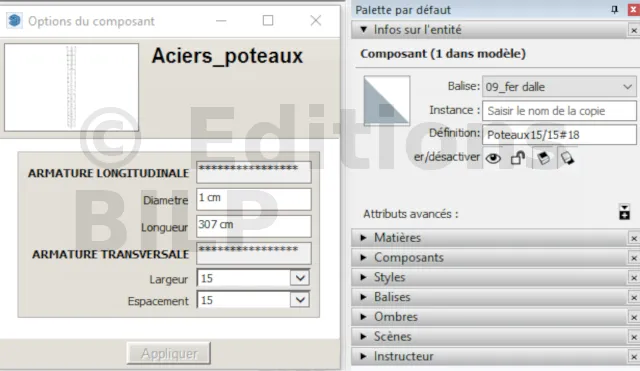

Il nous faut un acier de 307 cm pour la réalisation.

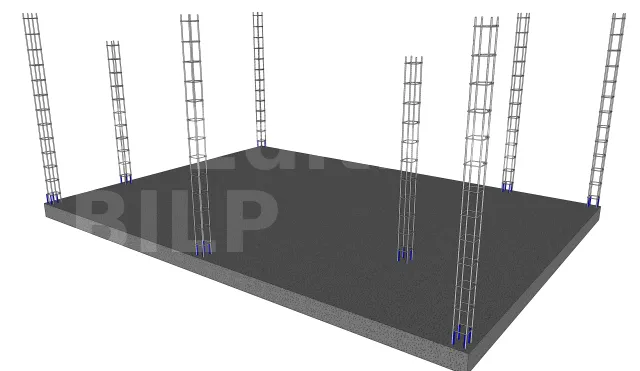

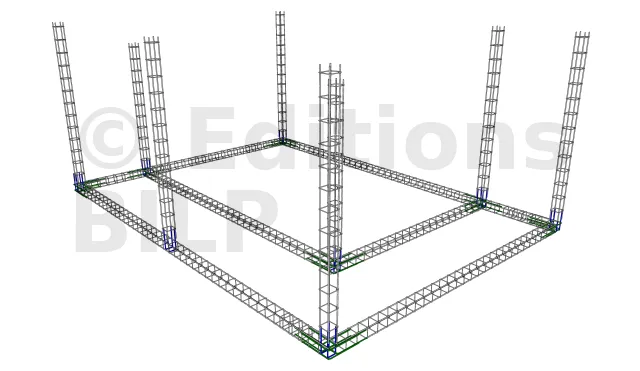

Simulation de la pose des aciers pour les poteaux

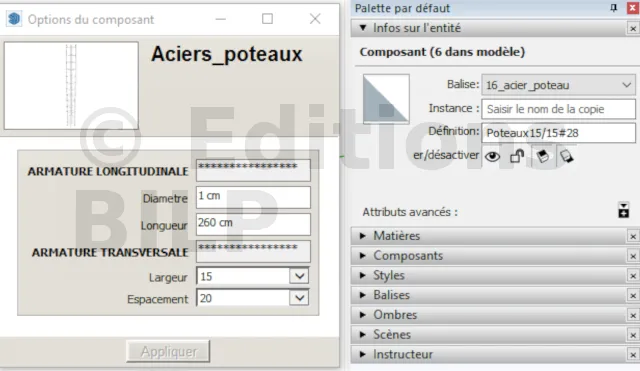

Nous avons six poteaux de 250 cm.

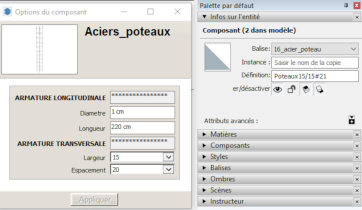

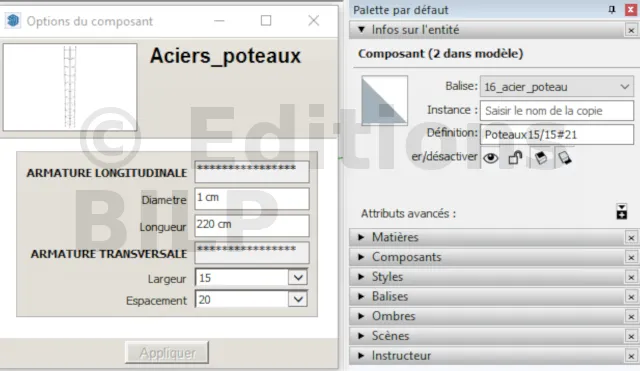

Nous avons 2 poteaux de 230 cm.
La nomenclature
|N°|Longueur|Nombre|Quantité à acheter|Chute|Localisation|
|1|427 cm|2|2 aciers avec une longueur de 600 cm|2 x 173 cm|Chaînage du radier|
|2|600 cm|2|2 aciers avec une longueur de 600 cm|—|Chaînage du radier|
|3|84 cm|2|Un des chutes de l’acier n°1 est réutilisée ici|—|Chaînage du radier|
|4|500 cm|1|1 acier avec une longueur de 600 cm|100 cm|Chaînage du radier|
|5|307 cm|1|1 aciers avec une longueur de 600 cm|293 cm|Chaînage du r[...]
