Vue dans l’espace

Claude PRECHEUR

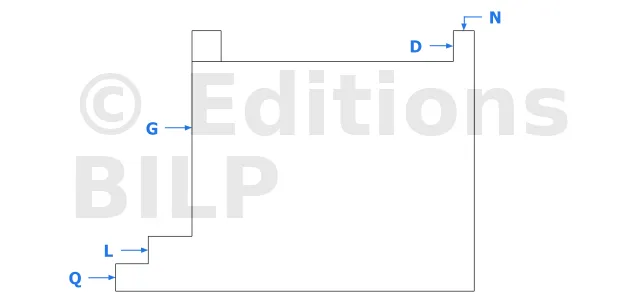

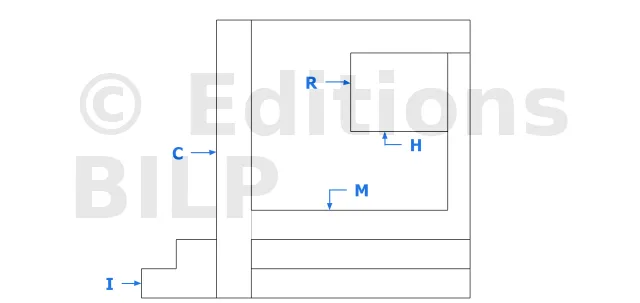

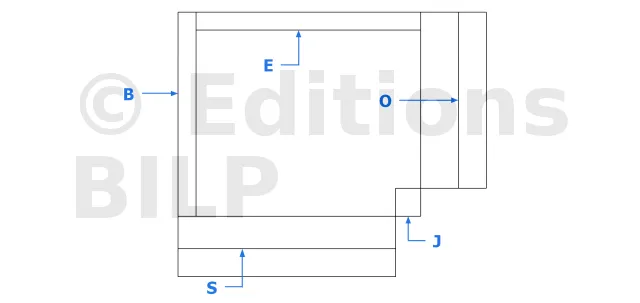

Le sens de la flèche indique la face à regarder.
Compléter les noms des vues.


VUE DE


VUE DE


VUE DE


VUE DE

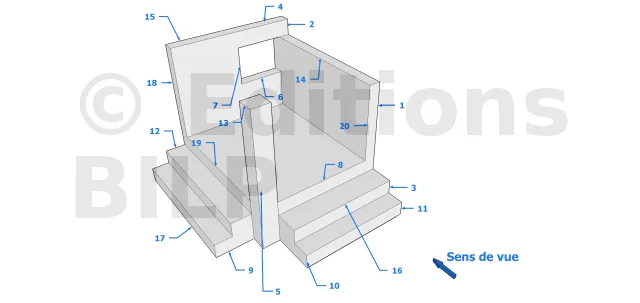

Placer la lettre correspondant à une arrête des différentes vues numérotée sur cette perspective.

L’arrête numéro 1 correspond à la lettre
L’arrête numéro 2 correspond à la lettre
L’arrête numéro 3 correspond à la lettre
L’arrête numéro 4 correspond à la lettre
L’arrête numéro 5 correspond à la lettre
L’arrête numéro 6 correspond à la lettre
L’arrête numéro 7 correspond à la lettre
L’arrête numéro 8 correspond à la lettre
L’arrête numéro 9 correspond à la lettre
L’arrête numéro 10 correspond à la lettre
L’arrête numéro 11 correspond à la lettre
L’arrête numéro 12 correspond à la lettre
L’arrête numéro 13 correspond à la lettre
L’arrête numéro 14 correspond à la lettre
L’arrête numéro 15 correspond à la lettre
L’arrête numéro 16 correspond à la lettre
L’arrête numéro 17 correspond à la lettre
L’arrête numéro 18 correspond à la lettre
L’arrête numéro 19 correspond à la lettre
L’arrête numéro 20 correspond à la lettre

Les lettres doivent correspondre a un numéro de trou, et choisissez la bonne réponse.

La letrre a correspond au trou numéro
La letrre b correspond au trou numéro
La letrre c correspond au trou numéro

Compléter les noms des coupes et donner un numéro aux trous.

La coupe 1 correspond à la coupe
La coupe 2 correspond à la coupe
La coupe 3 correspond à la coupe
Le trou a correspond au trou numéro
Le trou b correspond au trou numéro
Le trou c correspond au trou numéro
Le trou d correspond au trou numéro
Le trou e correspond au trou numéro
Le trou f correspond au trou numéro
Le trou g correspond au trou numéro

Indices
R - 2 - C - S - 2 - <a - 2 - 1 - 3 - Q - cc - 1 - B - M - K - L - FACE - 3 - 1 - H - J - E - DESSUS - G - 1 - DROITE - N - F - T - I - P - A - AA - BB - 3 - O - D
