Plan de coffrage
[titre]
Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.
[texte]

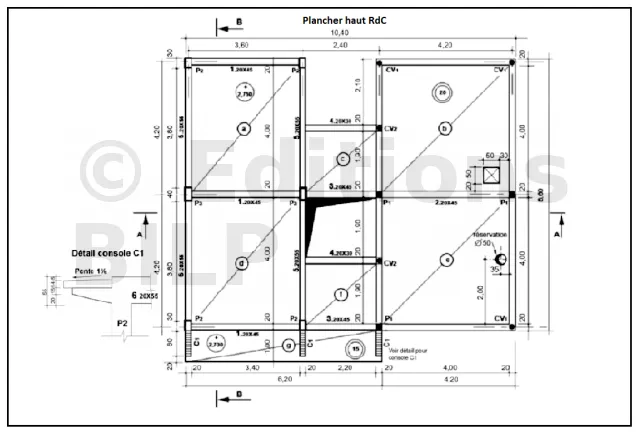

Les plans ci-dessus représentent :
- le plan de coffrage du plancher haut du Rez-de-Chaussée d’un Bâtiment,
- la coupe verticale AA,
- la coupe verticale BB incomplète.
1. Complétez les cotes manquantes sur le plan de coffrage et sur la coupe verticale BB.
A = [trou]"+2,700"[texte]
B = [trou]"1.20 x 45"[texte]
C = [trou]"+2,750"[texte]
D = [trou]"1.20 x 45"[texte]
E = [trou]"1.20 x 45"[texte]
F = [trou]"6.20 x 55"[texte]
G = [trou]"-2,200"[texte]
H = [trou]"6.20 x 55"[texte]
I = [trou]"P2"[texte]
J = [trou]"P3"[texte]
I = [trou]"P1"[texte]
L = [trou]"+-0,000"[texte]
M = [trou]"-2,200"[texte]
2. Quelle est la profondeur des fonds de fouille des massifs M1 et M2 ?
Les fonds de fouille des massifs se trouvent à [trou]"-1,45 m/M"[texte] par rapport au niveau du sol fini de la RdC.
3. Que supportent les semelles S1 et comment peut-on appeler ces fondations ?
Elles supportent [trou]"les voiles"[texte], ce sont des [trou]"semelles filantes"[texte].
4. Quelle est la profondeur des fonds de fouille des semelles S1 ?
Les semelles S1 se trouvent à [trou]"-0,95 m"[texte] de profondeur.
5. Qu’indiquent les repères CV1 et CV2 ?
Les CV1 indiquent les [trou]"chaînages verticaux d’angle"[texte].
L
[...]
