Plan de coffrage

Claude PRECHEUR

Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.

Les plans ci-dessus représentent :

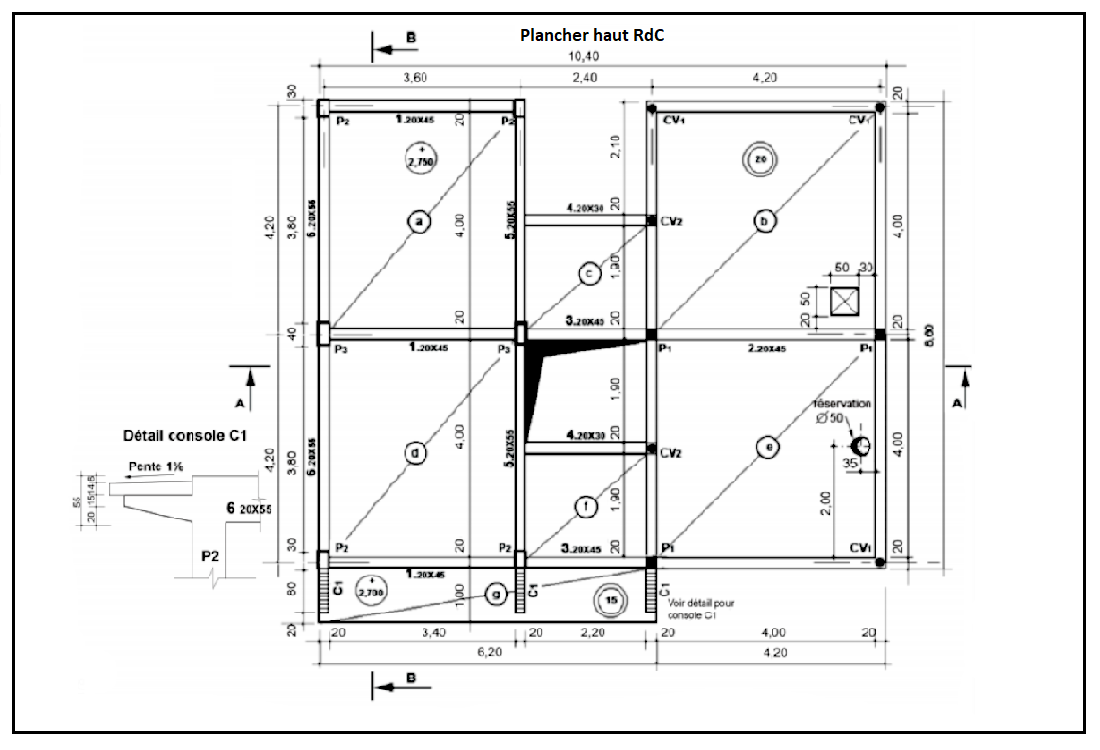

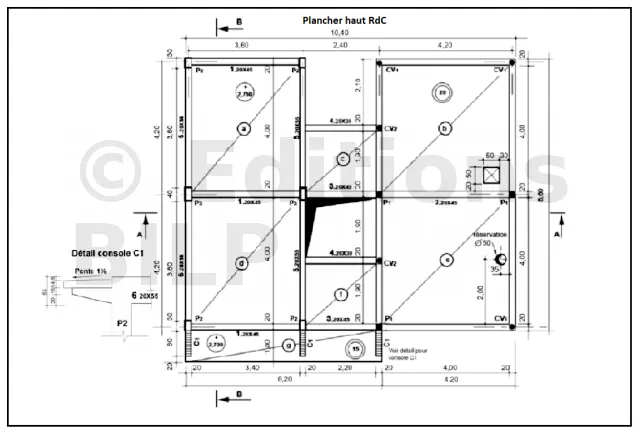

  • le plan de coffrage du plancher haut du Rez-de-Chaussée d’un Bâtiment,

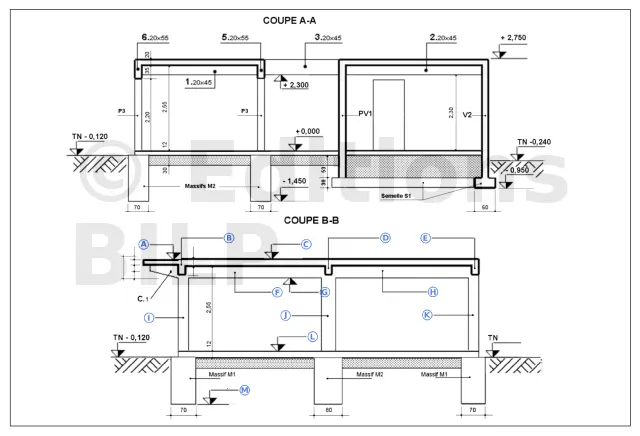

  • la coupe verticale AA
  • La coupe verticale BB incomplète.

1) Complétez les cotes manquantes sur le plan de coffrage et sur la coupe verticale BB.
A=
B=
C=
D=
E=
F=
G=
H=
I=
J=
I=
L=
M=

2) Quelle est la profondeur des fonds de fouille des massifs M1 et M2 ?

3) Que supportent les semelles S1 et comment peut-on appeler ces fondations ?

4) Quelle est la profondeur des fonds de fouille des semelles S1 ?

5) Qu’indiquent les repères CV1 et CV2
Les CV1 sont des .
Les CV2 sont des

6) Quelle est l’épaisseur de la dalle sur terre plein ?

7) Quelle est l’épaisseur de la dalle sur console ?

8) Pourquoi la dalle située entre les dalles c et f n’est-elle pas repérée ?

Le trait de niveau se trouve à + 1,00 m.

9) Déterminer la hauteur au-dessus de ce trait de niveau :
Dessous de la dalle a :
Fond de coffrage de la poutre 1 :
Fond de coffrage de la poutre 4 :
Fond de coffrage de la poutre 6 :

10) Que représente le rectangle avec ses diagonales sur la dalle repérée b ?

Indices
C'est une trémie - P1 - 15 cm - C'est une <a class= - 1.20 x 45 - 1,45 m - -2,200 - 12 cm - -0,95 m - P3 - +2,750 - +2,700 - 1,30 m - -1,45 m - 1.20 x 45 - -2,200 - 1,55 m - 1,20 m - 6.20 x 55 - 6.20 x 55 - chaînages verticaux incorporés supportant les poutres 4 - +-0,000 - Les voiles, poutre et semelles filantes - 1.20 x 45 - chaînages verticaux d'angle - P2
