Les planchers

Claude PRECHEUR

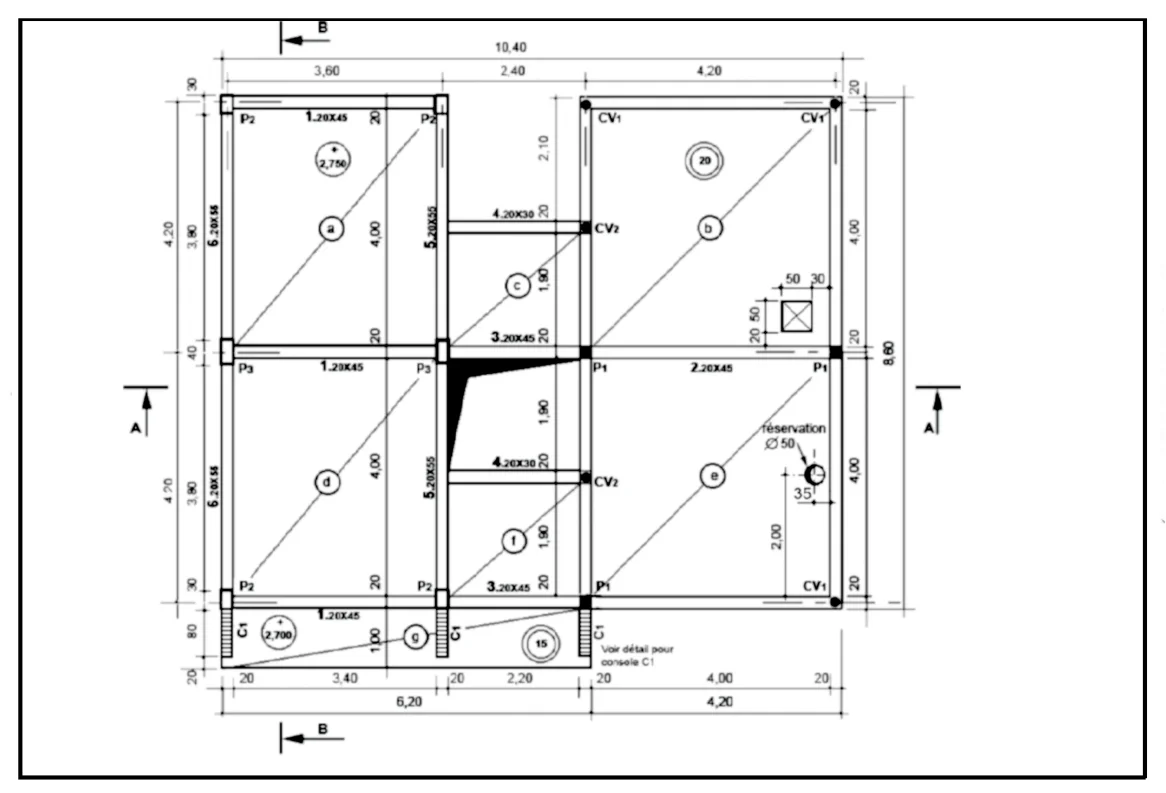

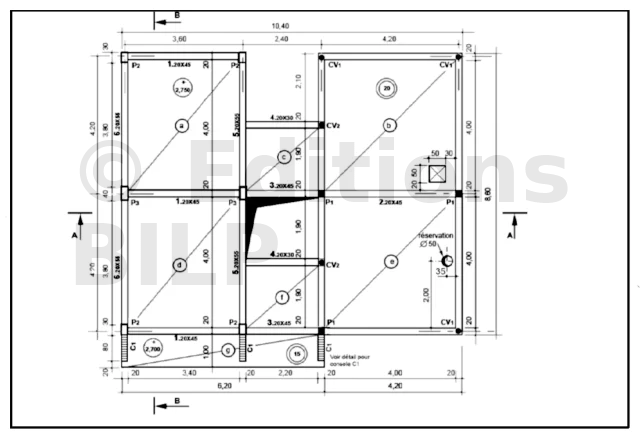

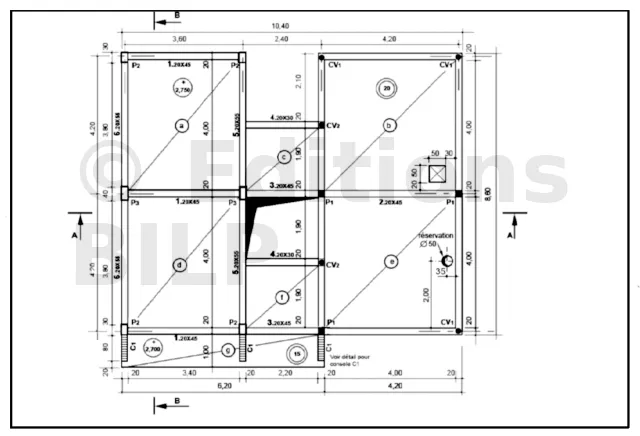

Suivant le plan ci-dessus, faites l’inventaire des dalles :
  • Repère (a) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=
  • Repère (b) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=
  • Repère (c) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=
  • Repère (d) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=
  • Repère (e) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=
  • Repère (f) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=
  • Repère (g) :
    Épaisseur=
    Largeur entre appuis=
    Longueur entre appuis=

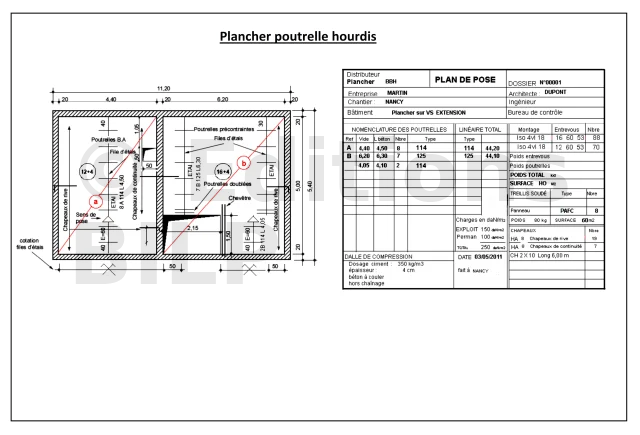

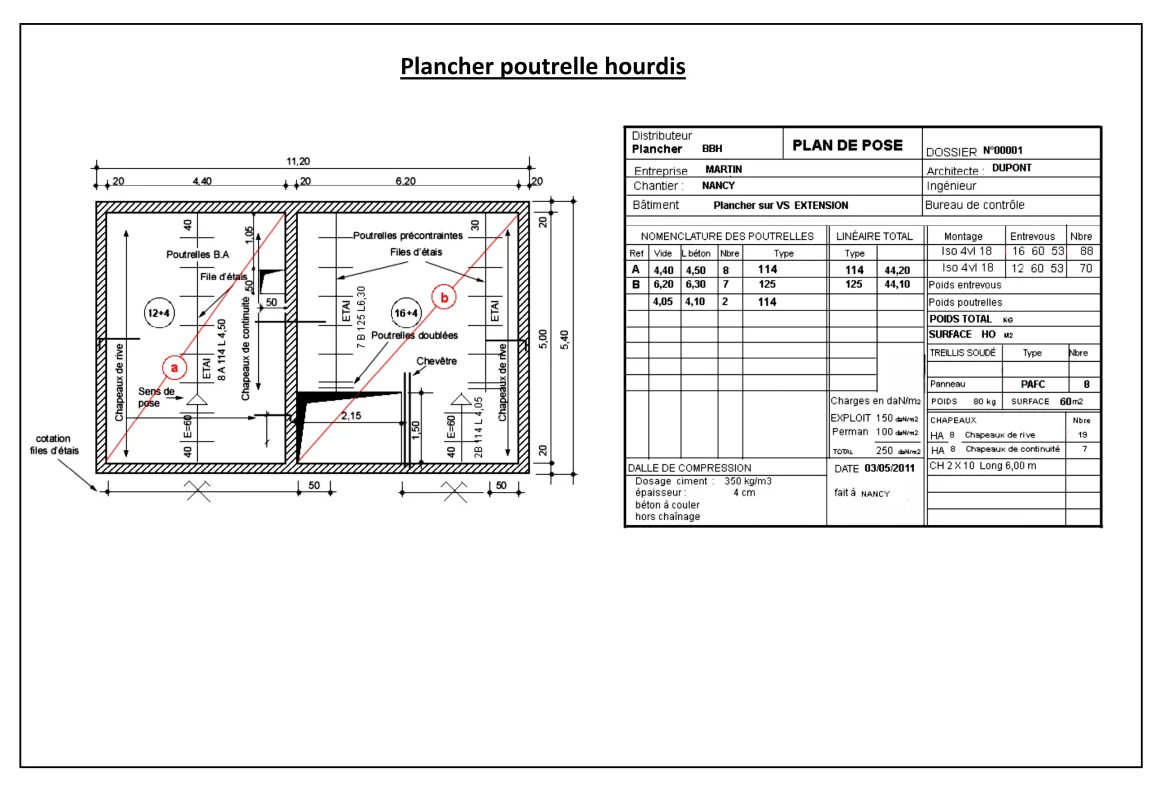

Suivant les plans ci-dessus, répondez aux questions suivantes

2) Quelle sont les dimensions de la trémie ?

3) Quelle est l’épaisseur totale du plancher a et b ?

4) Quelle est la hauteur des hourdis dans la zone A et B ?

5) Combien faut-il de hourdis dans la zone A et B ?

6) Combien de chapeaux de rive faut-il ?

7) Quelle est la nature du treillis soudé et combien de panneaux faut-il ?

Plancher pré-dalle

Suivant les plans ci-dessus, répondez aux questions suivantes.

8) Pourquoi y-t-il deux files d’étais sur la partie droite et une seule sur la partie de gauche ?

9) Sur le plan de ferraillage, les aciers des nappes inférieures à positionner ne sont pas présentes. Pourquoi ?

10) Entre chaque pré-dalles que doit-on positionner comme ferraillage ?

Indices
1 - 4 - 16 cm et 20 cm - Les aciers de couture. TS sur 80 cm - 3 - 2 - 2 - 3 - 4 - Les nappes inférieures se trouvent déjà dans les pré-dalles - 19 chapeaux de rive et 7 chapeaux de continuité - 4 - 1 - 20 - 4 - 20 - 6 - 12 cm et 16 cm - 2,15 m x 1,50 m - 4 - 20 - 70 et 88 - A droites les pré-dalles sont précontraintes - 1 - 20 - 20 - 4 - 15 - 20 - PAFC 8 Panneaux
