Poteau-Poutre

Claude PRECHEUR

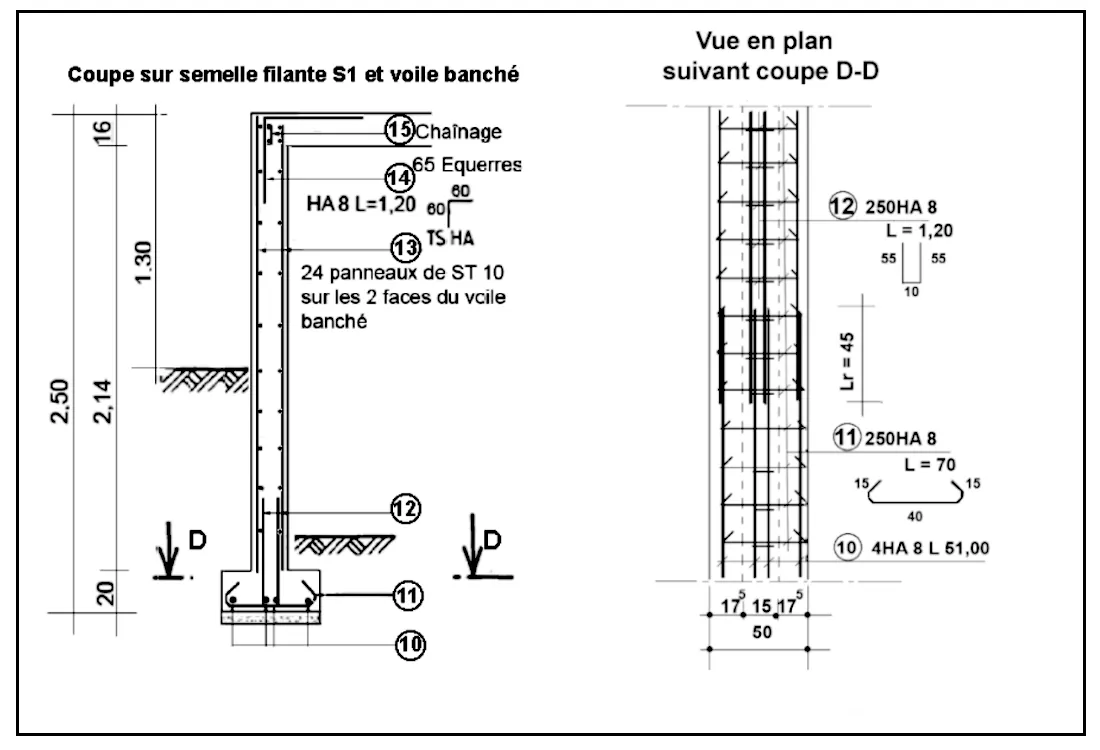

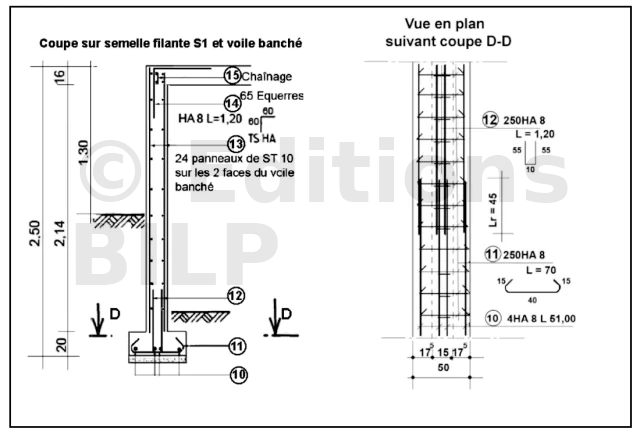

Complétez le tableau suivant :
[texte]

RepèreNombreDésignationNuanceDiamètreLongueur
10 [trou]"4"[texte] [trou]"Barres"[texte] [trou]"HA"[texte] [trou]"8"[texte] [trou]"51 m/M"[texte]
11 [trou]"250"[texte] [trou]"Épingles"[texte] [trou]"HA"[texte] [trou]"8"[texte] [trou]"70 m/M"[texte]
12 [trou]"250"[texte] [trou]"U"[texte] [trou]"HA"[texte] [trou]"8"[texte] [trou]"1,20 m/M"[texte]
13 [trou]"24"[texte] [trou]"Treillis soudé/M"[texte] [trou]"-"[texte] [trou]"ST10"[texte] [trou]"-"[texte]
14 [trou]"65"[texte] [trou]"Équerres"[texte] [trou]"HA"[texte] [trou]"8"[texte] [trou]"1,20 m/M"[texte]

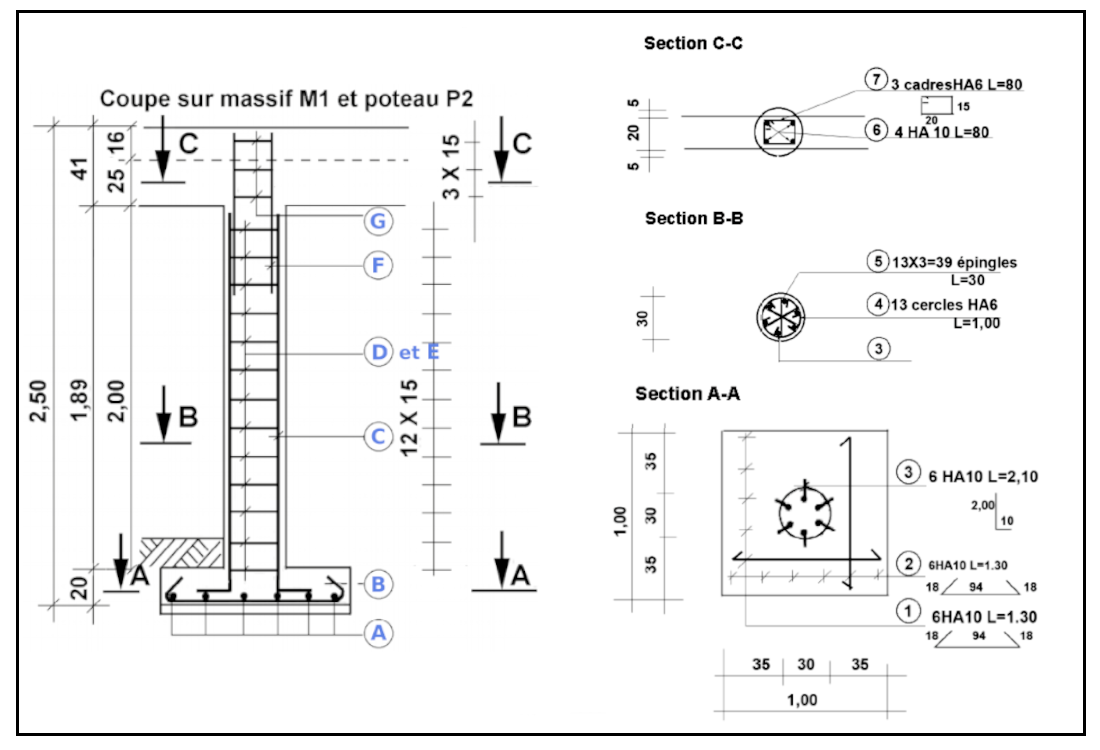

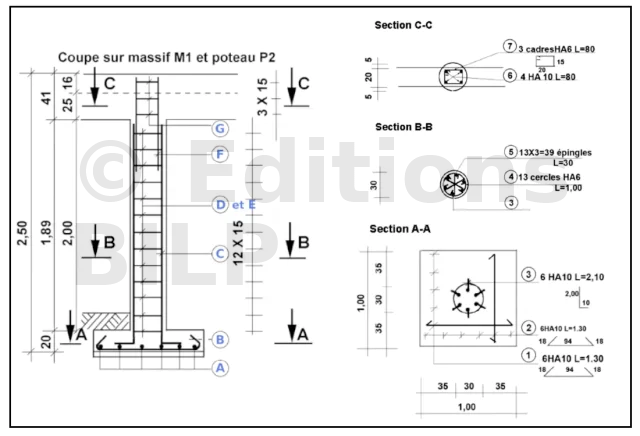

Complétez le repérage des armatures sur l’élévation, et placez le repère correspondants aux lettres.

LettreRepèreLettreRepère
A [trou]"1"[texte] D et E [trou]"4 et 5/M"[texte]
B [trou]"2"[texte] F [trou]"6"[texte]
C [trou]"3"[texte] G [trou]"7"[texte]

Pourquoi l’armature des deux poteaux est-elle en deux parties ?
[trou]"Poteau rond en partie basse Rectangulaire en partie haute/M"[texte]

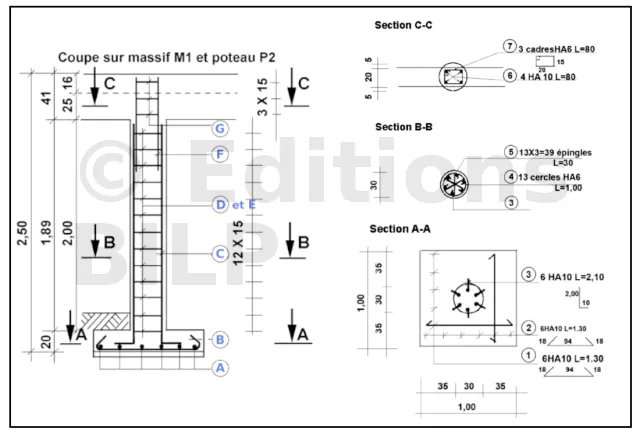

D’après le tableau d’armatures ci-dessous, identifiez les repères et mettez en place les numéros correspondants aux lettres sur la section AA :
|Repère|Nombre|Désignation|Nuance|Ø|Longueur[...]
