Évaluation étage et coupe

Claude PRECHEUR




Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.

Coupes :

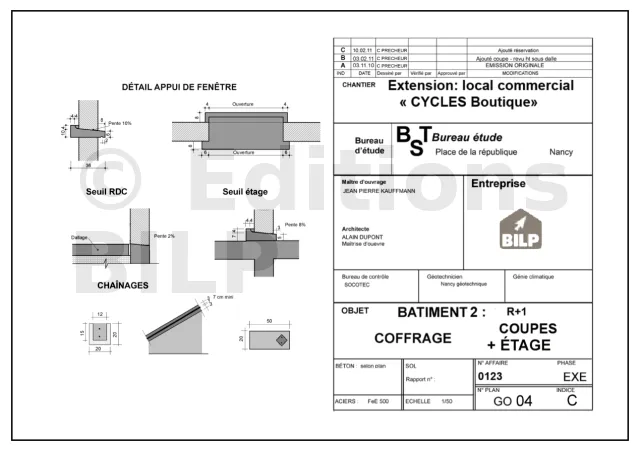

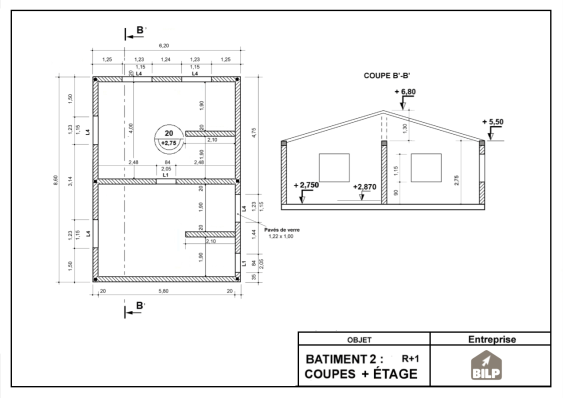

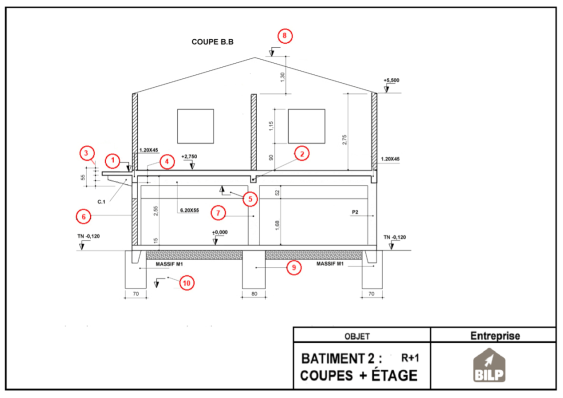

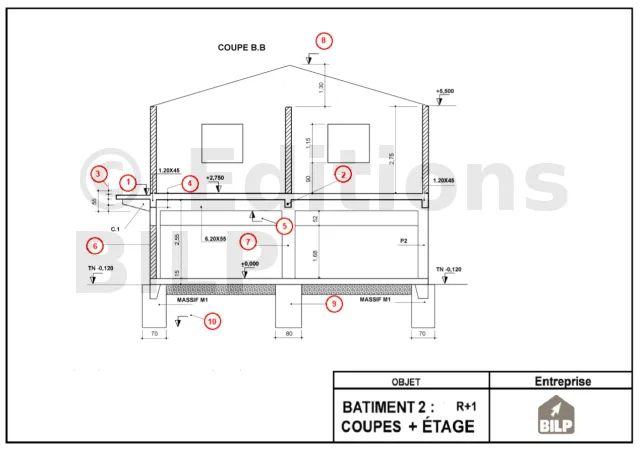

1) Complétez les cotes et informations sur les coupes verticales B-B et C-C.

RepèreRéponsesRepèreRéponses
1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20

2) Sur la coupe AA, pourquoi ne voit-on pas la poutre 4 ?

3) Quelle est la cote manquante sur la coupe A-A

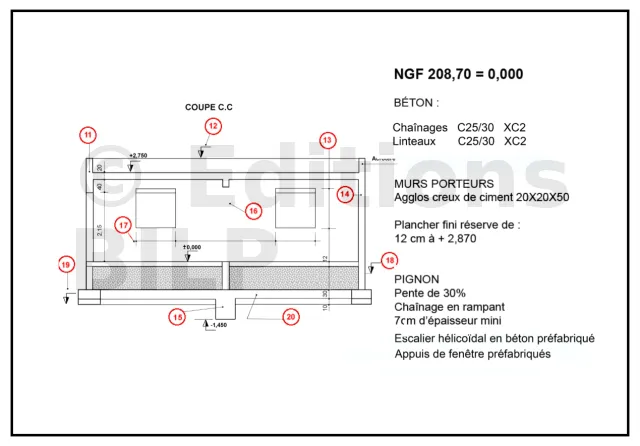

4) Dans la coupe C-C Pourquoi voit on 2 traits sur la partie haute des ouvertures ?

5) Les murs de l’étage sont ils porteurs et comment sont ils constitués ?

6) Le plancher à + 2,750 est il un plancher fini ? sinon pourquoi ?

7) Où mène l’ouverture de 83/2,05 à l’étage ?

8) Qu’éclaire l’ouverture (1,23/115) à côté de cette ouverture (83/2,05) ?

Évaluation plan de coffrage

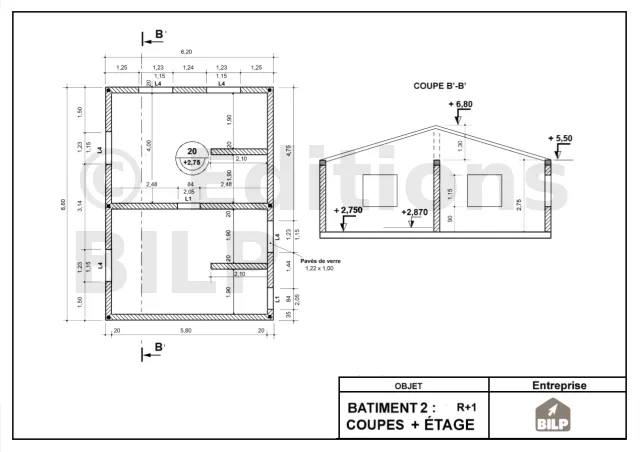

9) Dans la coupe B-B de l’étage que représente les parties grises sur les murs ?

10) Que représentent les points noirs dans les angles des murs ?

11) Quelle sera l’épaisseur minimale des chaînages en rampant (suivant la pente du pignon) ?

12) Combien y a t il de pièces principales sur ce niveau d’étage ?

13) Quelle sera la surface de la grande pièce (sachant qu’une isolation de 10 cm est prévue à l’intérieur) ?

14) Quelle est la hauteur brute des fenêtres ?

15) Quelle est la hauteur brute du mur d’allège ?

16) Quelle est la hauteur de retombée des linteaux ?

17) Sur la cote de niveau vue en plan Que remarquez vous ?

18) Quelle est la hauteur brute : du sol à la pointe du pignon ?

19) Faites l’inventaire des linteaux.

20) Quelle est la surface totale des murs de l’étage (vide pour plein) ?
