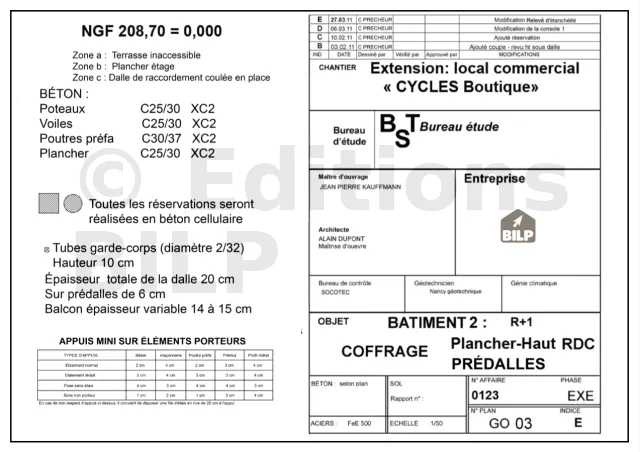

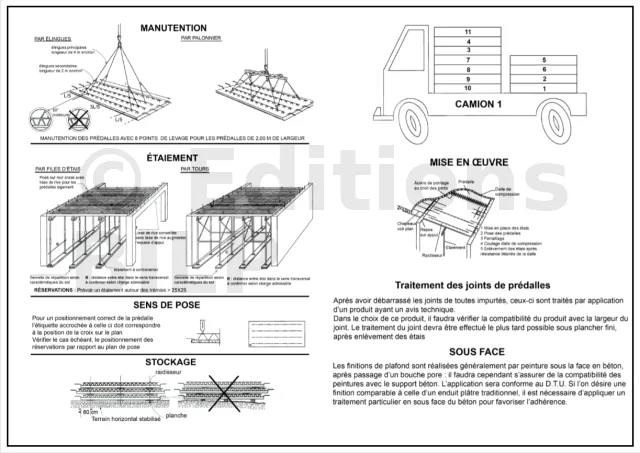

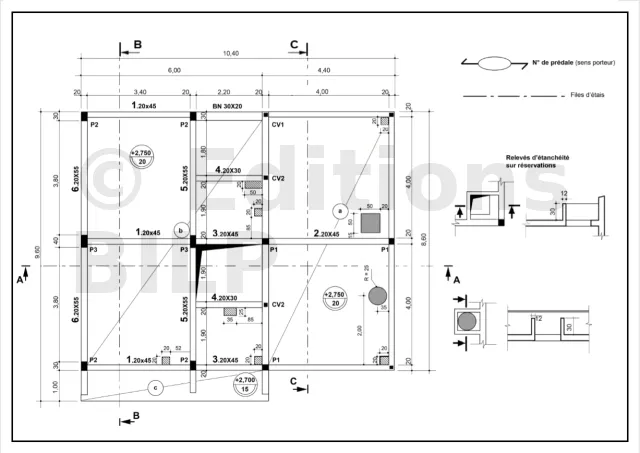

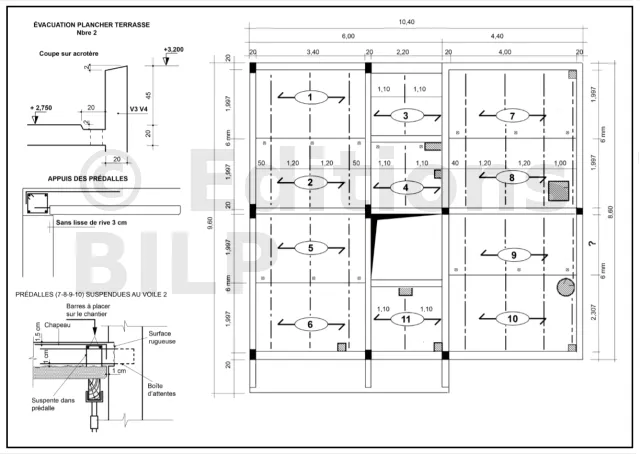

Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.
[texte]
1. Dans le tableau ci-dessous, faites l’inventaire des poutres et des consoles ?
| Repère | Nombre | Largeur | Hauteur | Portée | Hauteur sous poutre |
|---|---|---|---|---|---|
| 1 | [trou]"3"[texte] | [trou]"20"[texte] | [trou]"45"[texte] | [trou]"3,40"[texte] | [trou]"2,30"[texte] |
| 2 | [trou]"1"[texte] | [trou]"20"[texte] | [trou]"45"[texte] | [trou]"4,00"[texte] | [trou]"2,30"[texte] |
| 3 | [trou]"2"[texte] | [trou]"20"[texte] | [trou]"45"[texte] | [trou]"2,20"[texte] | [trou]"2,30"[texte] |
| 4 | [trou]"2"[texte] | [trou]"20"[texte] | [trou]"30"[texte] | [trou]"2,20"[texte] | [trou]"2,45"[texte] |
| 5 | [trou]"2"[texte] | [trou]"20"[texte] | [trou]"55"[texte] | [trou]"3,80"[texte] | [trou]"2,20"[texte] |
| 6 | [trou]"2"[texte] | [trou]"20"[texte] | [trou]"55"[texte] | [trou]"3,80"[texte] | [trou]"2,20"[texte] |
| C1 | [trou]"3"[texte] | [trou]"20"[texte] | [trou]"0,50"[texte] | [trou]"0,80"[texte] | [trou]"2,20"[texte] |
2. Que représentent les figures hachurées sur les dalles ? Comment seront elles réalisées ?
Ce sont des[trou]"réservations"[texte]. Elles seront réalisées avec du [trou]"béton cellulaire"[texte].
3. Quelle est la résistance du béton des poutres ?
La classe de résistance des bétons pour les poutres est [trou]"C30/37"[texte].
4. Quel est l’indice de ce plan ?
[trou]"Indice E"[texte]
5. Quelle est la dernière modification ?
[trou]"Relevé d’étanchéité"[texte]
6. Quelle est la hauteur des acrotères ?
[trou]"43 cm"[texte] sur l’intérieur et [trou]"45 cm"[texte] sur l’extérieur.
7. Quelle est l’épaisseur des murs des relevés d’étanchéité ?
L’épaisseur des murs des relevés d’étanchéité est de[trou]"12 cm"[texte].
8. Quelles sont les cotes d’implantation de la réservation ronde par rapport à son périmètre ?
Les cotes d’implantation de la réservation ronde par rapport à son périmètre sont [trou]"1,75 m et 10 cm"[texte].
9. Que représente le rectangle poché de noir entre 3 et 4 ? donner ces dimensions ?
C’est une [trou]"trémie"[texte] de dimensions [trou]"1,90 X 2,20"[texte].
10. Quelle est la différence entre les poutres 5 et 6 ?
Elles sont identiques en dimensions mais [trou]"la poutre 5 porte la poutre 4"[texte].
11. Que représente la zone (a) ?
Elle représente un [trou]"toit terrasse inaccessible"[texte].
13. Le trait de niveau se trouve à + 1,00 m. Déterminer la hauteur par rapport à ce trait de niveau.
| Niveaux | Hauteur |
|---|---|
| Dessous de la dalle | [trou]"1,55"[texte] |
| Fond de coffrage de la poutre 1 | [trou]"1,30/M"[texte] |
| Fond de coffrage de la poutre 4 | [trou]"1,45/M"[texte] |
| Fond de coffrage de la poutre 6 | [trou]"1,20/M"[texte] |
14. Quelle est la section de la bande noyée (BN) ?
La section de la bande noyée est de [trou]"30 x 20 cm"[texte].
15. Quel est le niveau de la dalle et son épaisseur ?
La dalle se trouve à [trou]"+2,750"[texte] et a une épaisseur de [trou]"20 cm"[texte].
16. Sur quels longueurs de voile se réalise le défoncé dans la dalle ? Quel sont ses dimensions ?
Sur la longueur des voiles [trou]"V3 et V4"[texte] avec les dimensions [trou]"20 cm x 2 cm"[texte].
17. Comment sont représentées les files d’étaiement ?
Elles sont représentées par des [trou]"traits mixtes forts"[texte].
18. Combien y a-t-il de files d’étaiement nécessaires pour les prédalles (1,2,5,6), (3,4,11) et (7 à 10) ?
|Prédalles|Nombre de files d’étaiement|
|Les prédalles 1, 2, 5, 6|[trou]"3 files d’étaiement"[texte]|
|Les prÃ
[...]
