Évaluation plancher bas

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :
Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.

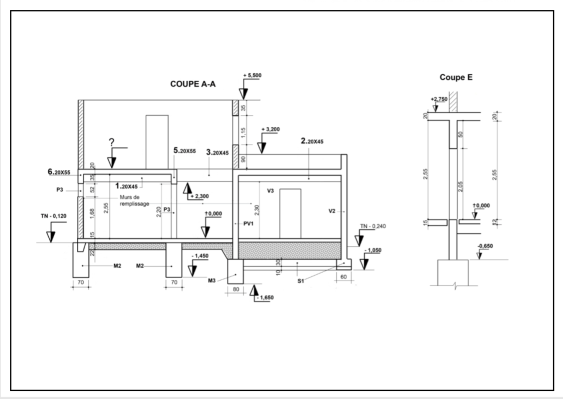

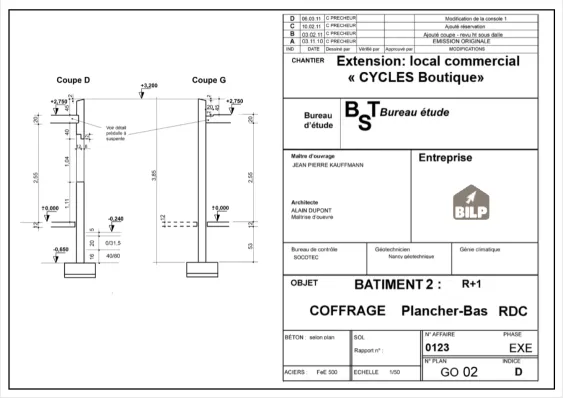

Les plans ci-dessus représentent un bâtiment R+1. Le dossier contient un plan de coffrage du plancher bas du Rez-de-Chaussée et des coupes.

1. Quel est le niveau NGF du plancher bas RDC ?

Le niveau NGF du plancher bas RDC est .

2. Quelle est la classe d’exposition du béton des voiles ?

La classe d’exposition du béton des voiles.

3. Quelle est l’épaisseur et la composition de la forme du dallage zone (a) ?

L’épaisseur et la composition de la forme du dallage zone (a) est de .

4. Quels sont les différents types de murs ?
.

5. Quelle est ou quelles sont les épaisseurs de béton du dallage ?

Les épaisseurs de béton du dallage dans la zone (b) est de , et dans la zone (a) .

6. Quelle est la longueur de retombée du linteau L4 ?

Le linteau L4 a une retombée de .

7. Quelle est la hauteur de l’ouverture sous L2 ?

La hauteur de l’ouverture sous L2 .

8. Qu’indiquent les repères CV1 ?

9. Qu’indiquent les repères CV2 ?

10) Que supportent ces CV2 ?

Ils supportent la

11. Dans le tableau ci-dessous, faites l’inventaire des poteaux ?

RepèreNombresectionHauteur
P1
P1 console
P2
P3

12. Quelles sont les dimensions des ouvertures sous les poutres 6 ?

13. Quelle est la hauteur à couler des voiles 2,3,4 ?

14. Quelle est la particularité des fenêtres sur V2 ?

Elles comportent

15. Que veut dire PV11 ?

16. Sur quels éléments repose ce PV1 ?

Sur les .

17. Quelle est la hauteur de mur en dessous des ouvertures sous L3 ?

18. Comment nomme-t-on les poteaux P1 et CV2 ? que supportent-ils ?

Ces sont des , ils supportent .

19. Que supportent les poteaux P2 ?
Ils supportent .

20. Quelles sont les dimensions (longueur et hauteur) de l’ouverture sur la coupe H ?

21. Quelle est la longueur totale des murs de remplissage ?

22. Le trait de niveau se trouve à + 1,00 m du sol fini. Déterminer les hauteurs par rapport à ce trait de niveau + 1,00 :

Dessus des seuils de porte sous
La linteau L1
La linteau L4
La linteau L2
Dessous des linteaux
La linteau L2
La linteau L1
La linteau L3
Niveau d’arase
Des voiles V2, V3, V4
La poutre voile PV1
Sur V2 et PV1 niveau de la réservation de la poutre 2

23. Quelle est la cote de niveau fini du plancher bas ?

24. Quelle est la cote de niveau sous la dalle ?

Indices
Murs banchés et murs maçonnés de remplissage - Poutre voile - les poutre 1, 3, 5, 6 et la console C1 - 3,80 x 0,52 - 4 - 3,40 x 0,62 inscrit 0.52 - 2,75 + 0,15 - 0,55 = 2,35 - 2,75 + 0,65 - 0,45 = 2,95 - 1 - 1 - 30 x 20 - 1 - +208,70 - 20 x 20 - 20 x 20 - + 2,55 - 50 cm - 2,75 + 0,15 - 0,55 = 2,35 - 1 - Une feuillure 12 x 12 - 12 cm - Chaînages verticaux incorporés - 2 - 1 - 1 - massifs M3 - 2,75 + 0,65 - 0,55 = 2,85 - poutre 4 - 1,76 - 1 - 2,15 - 1 - 30 x 20 - poteaux incorporés - 3,85 m - XC2 - 23,80 m - 2 - les poutres 2, 3 et la console C1 - 2 - +- 0,000 - 15 cm - 1 - 22cm de 0/31,5 - Chaînages verticaux d'angle
