Fondation
[titre]

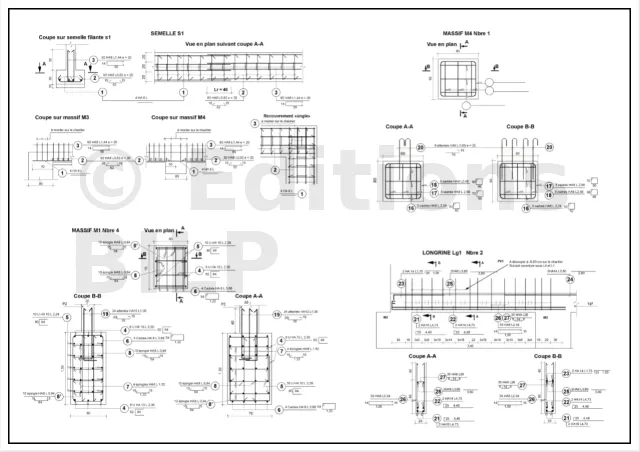

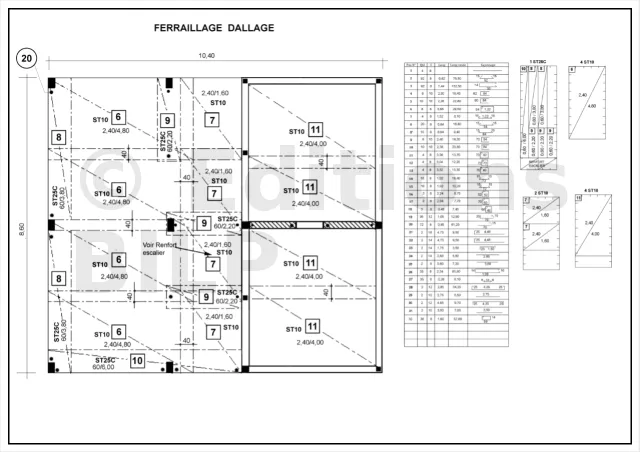

Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.
[texte]

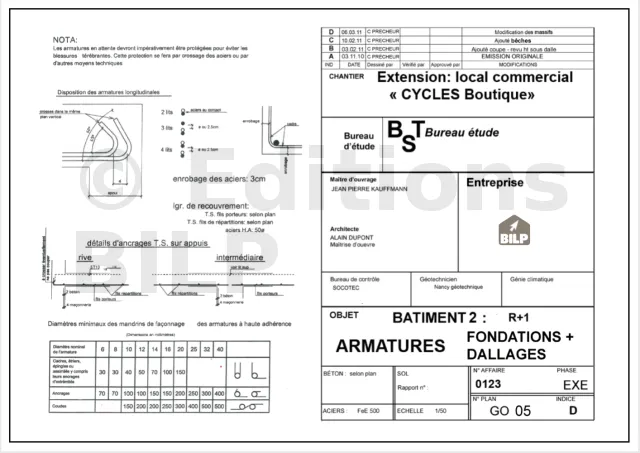

1. Quelles ont été les deux dernières modifications, sur ce plan d’armatures ?
[trou]"Le chaînage étage et les massifs"[texte].
2. Quel est l’enrobage des aciers à 3 lits ?
[trou]"2,5 cm"[texte]
3. Dans le béton, quelle est la position des barres de répartition ?
[trou]"A l’intérieur du béton"[texte]
4. Quelle est la longueur totale du repère 1 dans la semelle S1 ?
[trou]"76,00 m"[texte]
5. Quelle est l’utilité du repère 3 dans la semelle S1 ?
[trou]"Aciers de reprise (attentes)"[texte]
6. Pourquoi certaines barres sont à monter sur le chantier ?
[trou]"Passage des semelles dans les massifs"[texte]

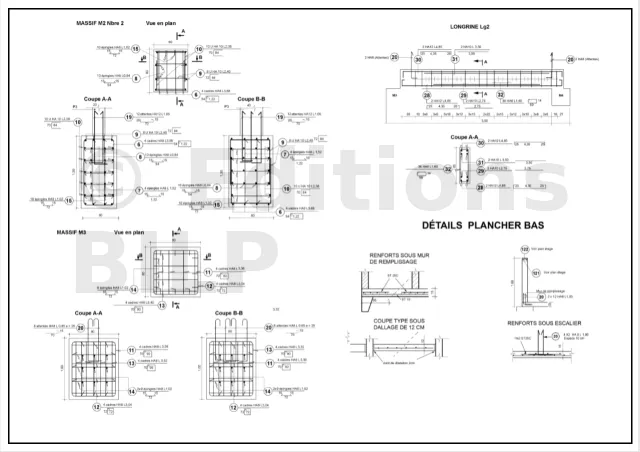

7. Sur la vue en plan du massif M2, quelle est l’anomalie ?
[trou]"Les coupes sont inversées"[texte]
8. Sur la coupe B-B du massif M3, quelle est l’anomalie ?
[trou]"La cote est de 1,30 m, au lieu de 1,00 m"[texte]
9. Sur les coupes A-A et B-B du massif M3 le ferraillage est constitués de 2 sortes de cadres (11 et 13), pourquoi ne sont ils pas identiques ?
[trou]"Pour pouvoir les imbriqués, les uns sur les autres dans le sens de la hauteur"[texte]
10. Sur le Massif M2, pourquoi le nombre du repère 19 est de 12 alors que sur le massif M1 ce nombre est de 24 ?
Il n’y a que [trou]"2 poteaux P3"[texte] ; alors qu’il y a [trou]"4 poteaux P2"[texte]
11. Quelle est la longueur d’appui des semelles S1 dans le Massif M4 ?
[trou]"30 cm"[texte]
12. Pourquoi le chapeau repère 24 de la longrine L1 est-il différent du repère 23 ?
[trou]"Il reprend la longrine L1 voisine"[texte]
13. Pourquoi y a-t-il des aciers à couper sur le chantier sur la longrine L1 ?
[trou]"Parce qu’il y a deux portes différentes (1,25 et 0,83)"[texte]
14. Quelle est la distance de recouvrement des aciers de reprise repère 26 ?
[trou]"40 cm"[texte]
15. Quelle est la longueur de portée de la longrine L1 ?
[trou]"3,40 m"[texte]
16. Quelle est la longueur de portée de la longrine L2 ?
[trou]"3,50 m"[texte]
17. Pourquoi les aciers de la longrine L2 ne sont pas repris dans le béton du plancher ?
[trou]"C’est un dallage auto porté"[texte]
18. Pourquoi n’y a-t-il pas d’attente sur toute la longueur de longrine L2 ?
[trou]"C’est un mur en agglos de remplissage"[texte]
[config]
indice = oui
solution = non
[score]
0% : Il est urgent de réviser. Recommencez !
30% : Vous n’avez pas la moyenne... Recommencez !
50% : Ce n’est pas encore parfait... Recommencez !
100% : Vous êtes vraiment un as. Félicitations !
[titre]

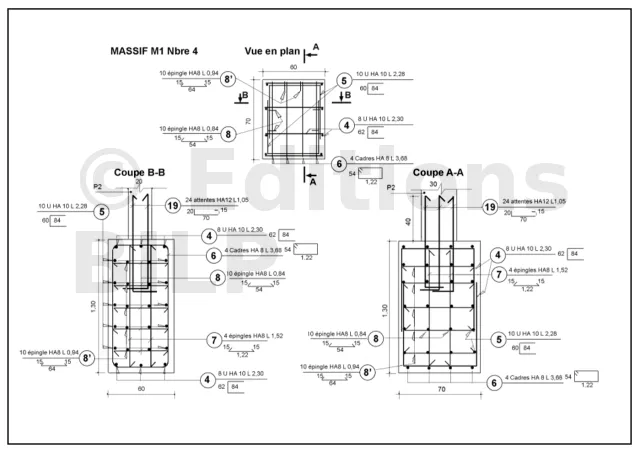

Remplissez le tableau ci-dessous pour les aciers des 4 massifs M1.
[texte]
Repère | Désignation | Nbre total | Nature | diamètre | L Unitaire |
---|---|---|---|---|---|
4 | [trou]"U"[texte] | [trou]"32"[texte] | [trou]"HA"[texte] | [trou]"10"[texte] | [trou]"2,30"[texte] |
5 | [trou]"U"[texte] | [trou]"40"[texte] | [trou]"HA"[texte] | [trou]"10"[texte] | [trou]"2,28"[texte] |
6 | [trou]"Cadres"[texte] | [trou]"16"[texte] | [trou]"HA"[texte] | [trou]"8"[texte] | [trou]"3,68"[texte] |
7 | [trou]"Épingles"[texte] | [trou]"16"[texte] | [trou]"HA"[texte] | [trou]"8"[texte] | [trou]"1,52"[texte] |
8 | [trou]"Épingles"[texte] | [trou]"40"[texte] | [trou]"HA"[texte] | [trou]"8"[texte] | [trou]"0,84"[texte] |
8’ | [trou]"Épingles"[texte] | [trou]"40"[texte] | [trou]"HA"[texte] | [trou]"8"[texte] | [trou]"0,94"[texte] |
[config]
indice = oui
solution = non
[score]
0% : Il est urgent de réviser. Recommencez !
30% : Vous n’avez pas la moyenne... Recommencez !
50% : Ce n’est pas encore parfait... Recommencez !
100% : Vous êtes vraiment un as. Félicitations !
[titre]
Compléter les repères du massif M4 sur le
[...]
