Fondation

Claude PRECHEUR




Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous

Les plans du dossier représentent un bâtiment : R+1 Le dossier contient :

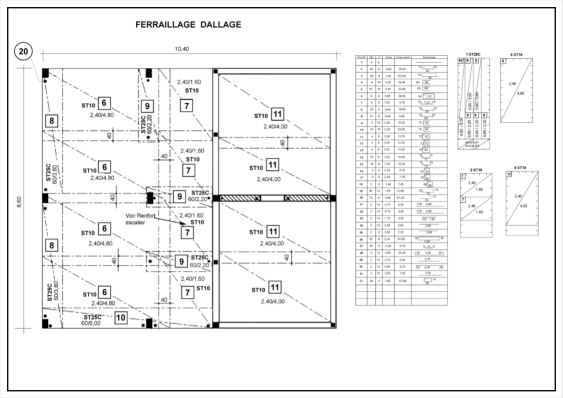

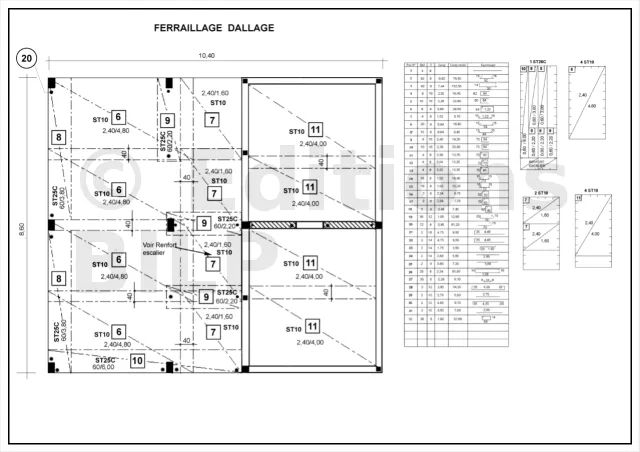

  • Un plan d’armatures.
    1) Quelles ont été les deux dernières modifications, sur ce plan d’armatures

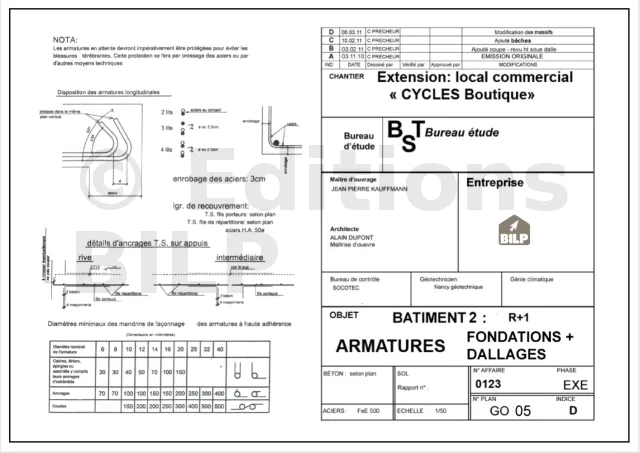

2) Quel est l’enrobage des aciers à 3 lits

3) Quelle Dans le béton quelle est la position des barres de répartition ?

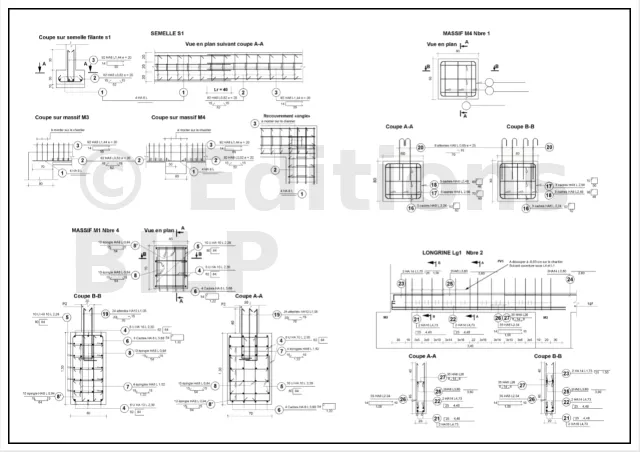

4) Quelle est la longueur totale du repère 1 dans la semelle S1 ?

5) Quelle est l’utilité du repère 3 dans la semelle S1 ?

6) Pourquoi certaines barres sont à monter sur le chantier ?

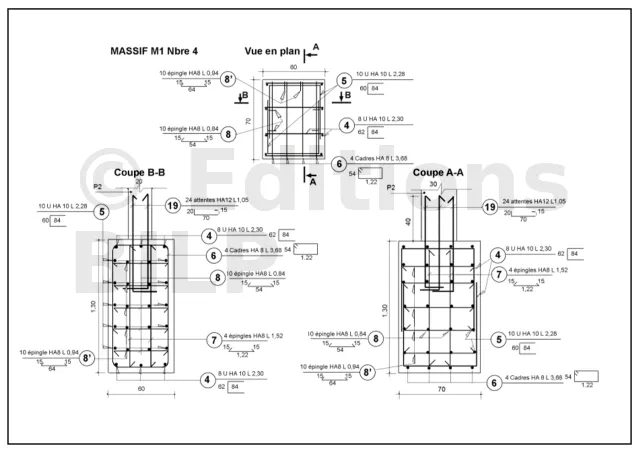

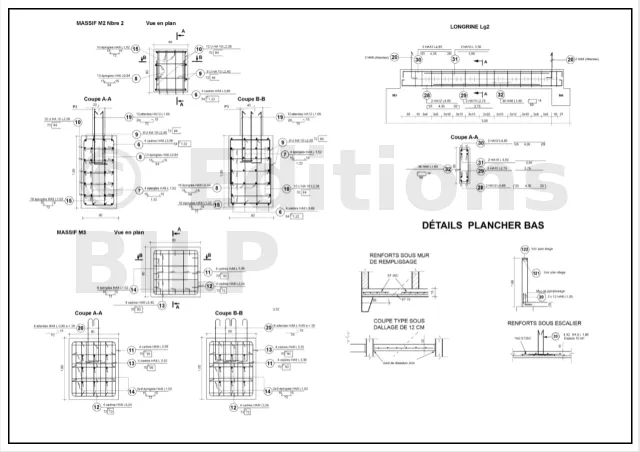

7) Sur la vue en plan du massif M2 quelle est l’anomalie ?

8) Sur la coupe B-B du massif M3 quelle est l’anomalie ?

9) Sur les coupes A-A et B-B du massif M3 le ferraillage est constitués de 2 sortes de cadres (11 et 13), pourquoi ne sont ils pas identiques ?

10) Sur le Massif M2, pourquoi le nombre du repère 19 est de 12 alors que sur le massif M1 ce nombre est de 24 ?

11) Quelle est la longueur d’appui, des semelles S1 dans le Massif M4 ?

12) Pourquoi le chapeau repère 24 de la longrine L1 est il différent du repère 23 ?

13) Pourquoi y a t il des aciers à couper sur le chantier sur la longrine L1 ?

14) Quelle est la distance de recouvrement des aciers de reprise repère 26 ?

15) Quelle est la longueur de portée de la longrine L1 ?

16) Quelle est la longueur de portée de la longrine L2 ?

17) Pourquoi les aciers de la longrine L2 ne sont pas repris dans le béton du plancher ?

18) Pourquoi n’y a t il pas d’attente sur toute la longueur de longrine L2 ?

Remplissez le tableau ci-dessous pour les aciers des 4 massifs M1
RepèreDésignationNbre totalNaturediamètreL Unitaire
4
5
6
7
8
8’
Compléter les repères du massif M4 sur le plan et mettre dans le tableau ci-dessous.
LettreRepèreDésignationNbre totalNaturediamètreL Unitaire
a
b
c
Remplissez le tableau ci-dessous pour les aciers de la longrine L2
RepèreDésignationNbre totalNaturediamètreL Unitaire
28
29
30
31
32
Indices
Épingles - 3,68 - 8 - 16 - Cadres - 36 - 4,85 - Chaînage étage et massifs - HA - HA - 3,40 m - 30 cm - Il n'y a que 2 poteaux P3 (2X6=12) alors qu'il y a 4 poteaux P2 (4X6=24) - 3 - 2ème lit supérieur - 0,94 - 1,52 - 0,84 - 3 - 8 - HA - 32 - Cadres - 12 - 2,30 - 3,50 m - 40 - 8 - Cadres - 8 - 16 - 2 - HA - 2 - 16 - 1er lit supérieur - 2,28 - 40 cm - 2,48 - Passage des semelles dans les massifs - Les coupes sont inversées - HA - HA - U - 2ème lit inférieu - A l'intérieur du béton - Cadres - U - 2 - 10 - 8 - 17 - HA - 2,24 - 3,50 - 3 - Il reprend la longrine L1 voisine - HA - 18 - 2,56 - HA - Épingles - HA - HA - HA - 6 - 10 - 4 x 19,00 m - 2 - Parce qu'il y a deux portes différentes (1,25 et 0,83) - Diamètre ou 2,5 cm - 10 - 8 - Cadres - C'est un dallage auto porté - 4,85 - La cote de 1,30 m au lieu de 1,00 m - Aciers de reprise (attentes) - HA - 12 - C'est un mur en agglos de remplissage - 1er lit inférieu - 40 - HA - 1,60 - 8 - Épingles - 40 - 10 - Pour pouvoir les imbriqués les uns dans les autres dans le sens de la hauteur - 2,75
