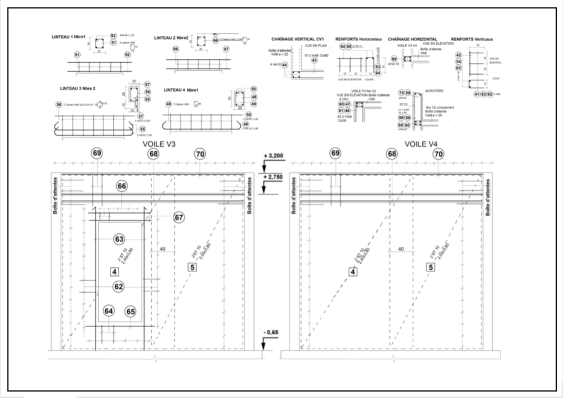

Plancher bas vendredi 7 février 2020 Claude PRECHEUR Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous Les plans du dossier représentent un bâtiment : R+1 Le dossier contient : Un plan d’armatures 1) Quel est le repère manquant sur P1 et CV2 ? 2) Quelles sont les anomalies sous P1 incorporé dans voile V2 ? 3) Que devra t on faire pour y remédier ? 4) D’où démarrent les CV1 et P1 ? 5) Que veut dire Lr = 40 sur les plans des P1, P2 et P3 6) Quels sont les espacements des cadres des poteaux P2 7) Quelles sont les différences des aciers entre P2 et P3 ? 8) Que représentent les chiffres inscrits dans un carré sur le plan de PV1 ? 9) Pourquoi ces chiffres sont-ils différents alors que c’est la même référence de treillis ? 10) Que représentent et à quoi servent les aciers repérés 45, 46 et 47 (PV1) ? 11) Pourquoi les aciers 45, 46 et 47 sont dessinés sur ce voile alors que la hauteur de Bétonnage se trouve à +2,55 (PV1) ? 12) Dans le voile V2, que représentent les repères 53 et 54 ? 13) Dans le voile V2, Que représentent les repères 55 56,57 ? 14) Dans le voile V2, Quelle est la longueur de recouvrement du treillis soudé ? 15) Comme le voile est coulé avec son acrotère, comment pratique t on pour les aciers de reprise de la dalle ? 16) Que représentent les aciers repérés 60 ? 17) Quels sont les repères représentant le ferraillage de l’acrotère ? 18) Pourquoi ne les retrouve t on pas sur PV1 ? 19) Sur le plan du dallage, à quoi sert le ST25C ? 20) Quel est le recouvrement du treillis ? 21) Quel acier vient compléter ce ferraillage ? 22) Sur quels murs le dallage repose-t-il ? 23) Quel est le niveau d’arase des murs de remplissage 24) Faites l’inventaire de ce Treillis soudé RepèreRéférenceNombreLongueurlargeur 6 7 8 9 10 8 Dans le voile V2, faites le tableau de ferraillage de l’ensemble des 2 fenêtres RepèreDésignationNombre totalNatureDiamètreL Unitaire 53 54 55 56 57 IndicesRepère 3 ou 20 - 10 - Le diamètre des attentes devrait être du 10 alors qu'ils sont en 8 - 4 - Longueur de recouvrement - ST10 - HA - C'est le chaînage horizontal 46,47 de la dalle et leurs aciers de liaison (équerres 45) - 4,80 - Les N° de repère du treillis soudé - 3 - U - L'amorce des fers doivent être pris dans le béton, le reste sera enrobé avec le coulage de la dalle - 4 - 2,40 - 10 - Les linteau L3 - HA - 2,40 - 59, 60, 69, 70 + ST10 - HA - 1,60 - Il n'y a pas d'acrotère mais le mur de l'étage - 2 x 7 - ST25C - Les cadres ne sont pas de la même longueur et il y a des étriers sur P3 - 6 - Les CV1 démarrent au dessus de la longrine, les P1, au dessus du massif M3 ou de la semelle S1 - 2 - HA - Boîtes d'attente - 1,95 - 2 x 7 - 1,65 - 60 - ST10 - 2 x 6 - Ce sont les barres filantes du chaînage de la dalle - 4,00 - Aucun, c'est un dallage auto porté avec joint de dilution 2 cm - Renforts sous murs de remplissage - 2 x 2 - 1,30 - 2,40 - ST10 - Placer des attentes correctes dans la semelle S1 - 10 - 6,00 - Cadres - Ce n'est pas les mêmes dimensions - 6 - Repère 20 attentes de cv mur de remplissage - 2,20 - 1,65 - 1 - 4 - 60 - ST25C - 40 cm - Barre - Barre - Barre - Les renforts horizontaux et verticaux - HA - 40 cm - 2 x 5 - + 1,68 - ST25C - 0,92 - 4 x 10, 1 x 15, 9 x 20 - 3,80 - 60
