Plancher haut et étage

Claude PRECHEUR





Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.

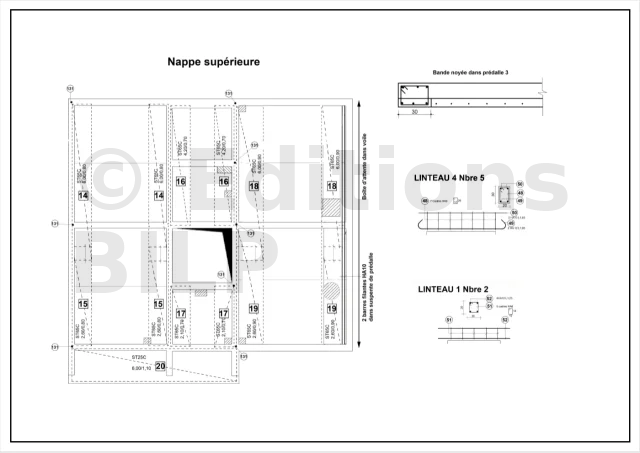

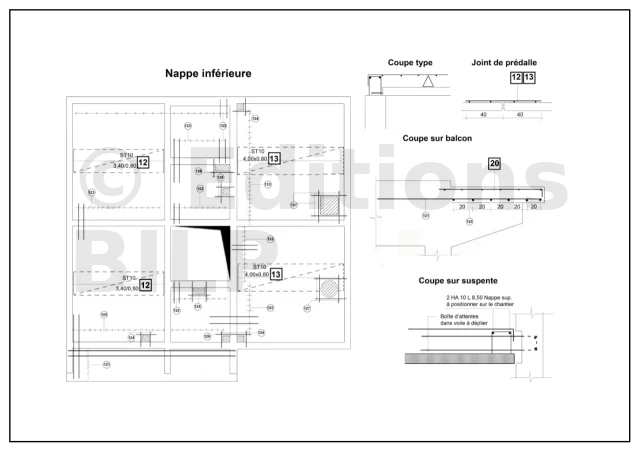

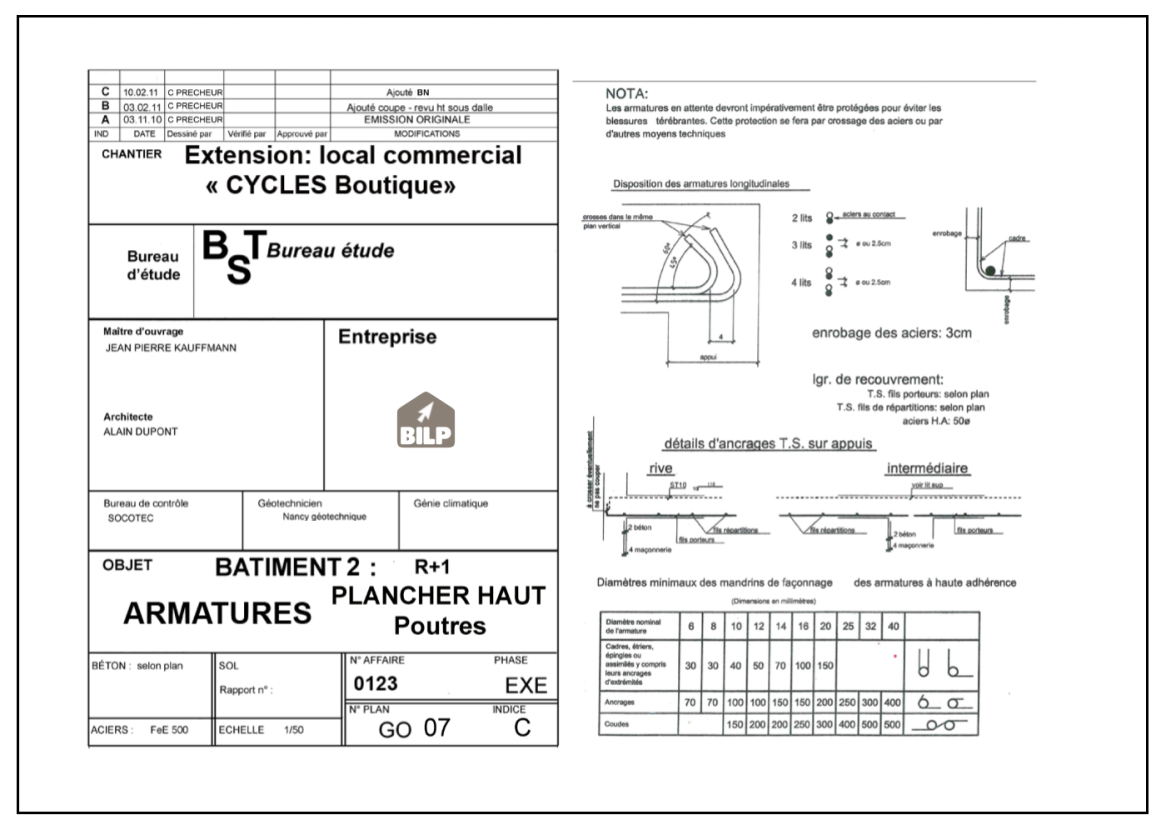

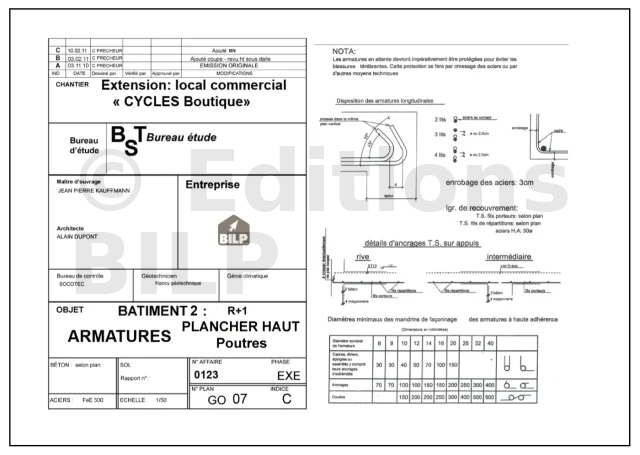

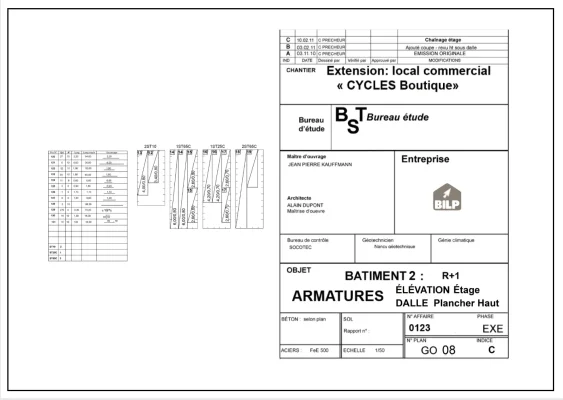

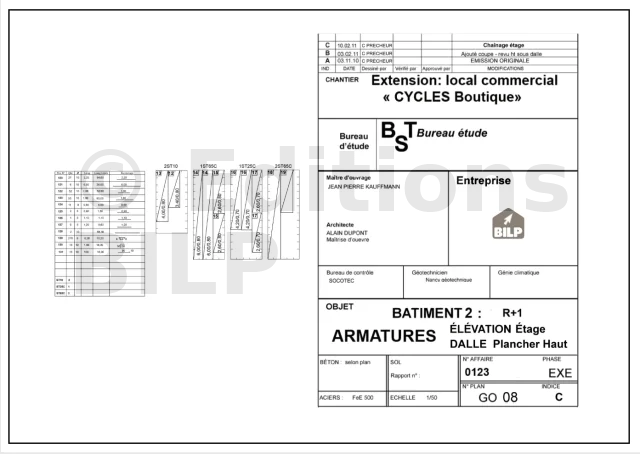

Les plans du dossier représentent un bâtiment : R+1 Le dossier contient :

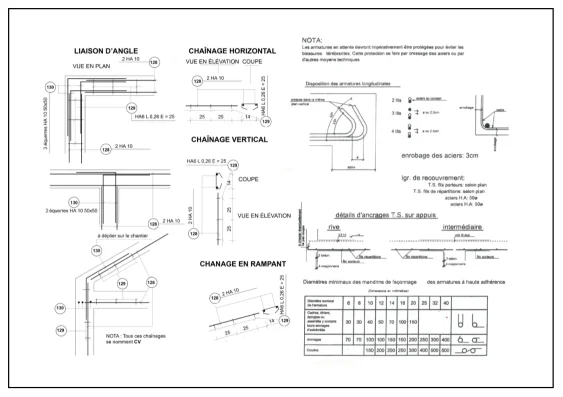

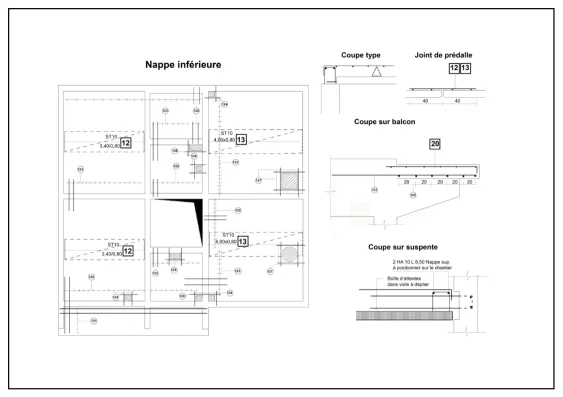

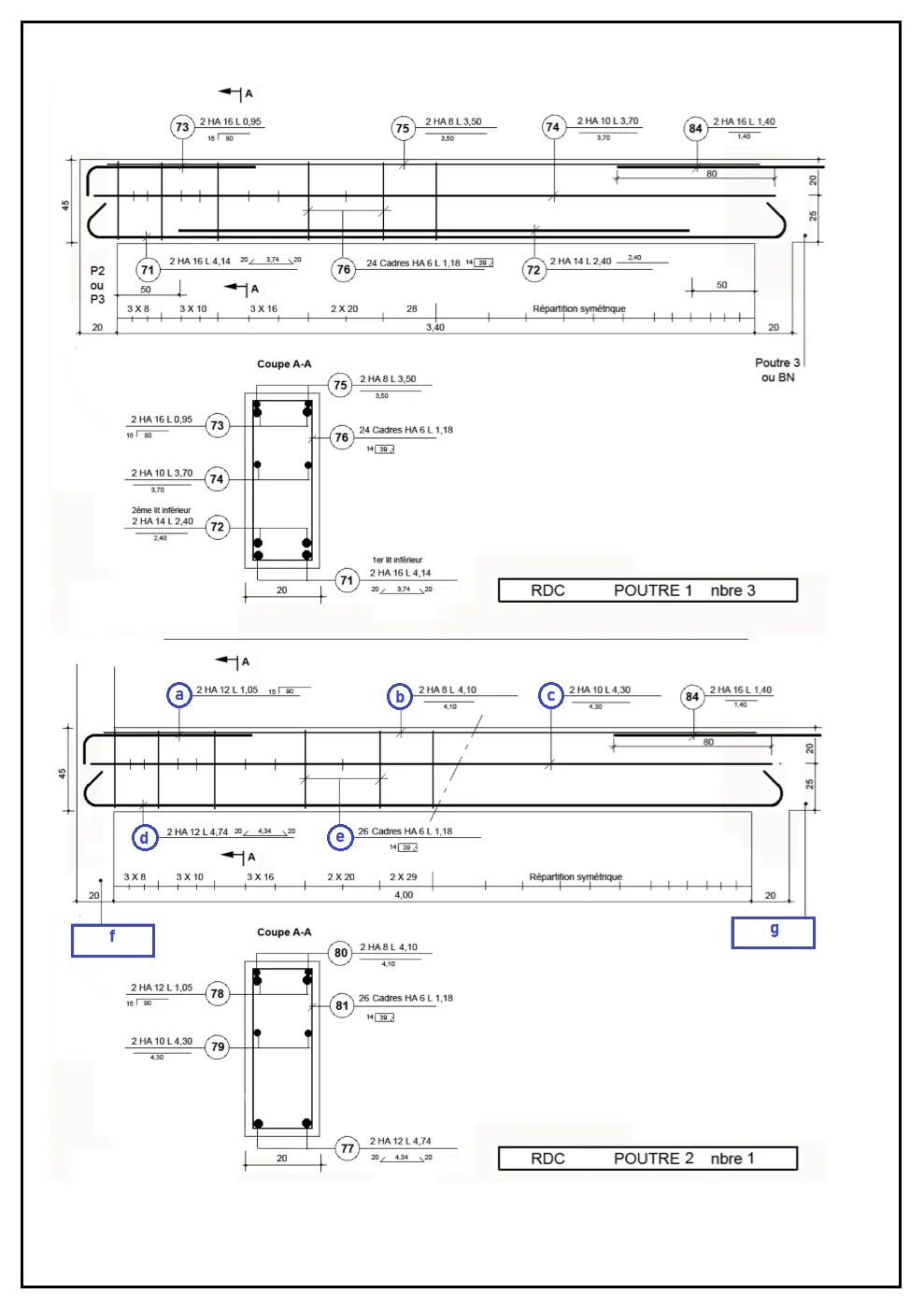

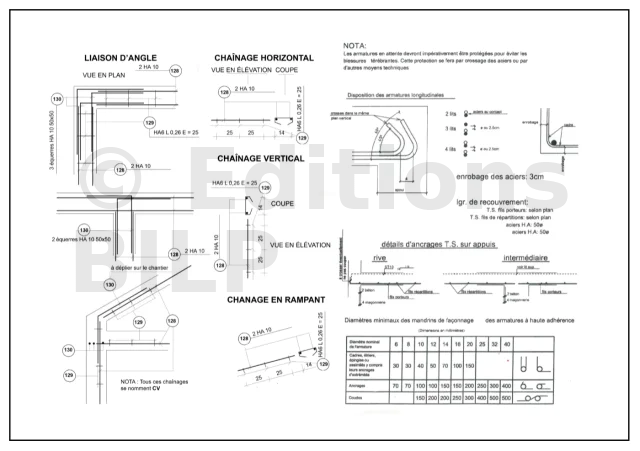

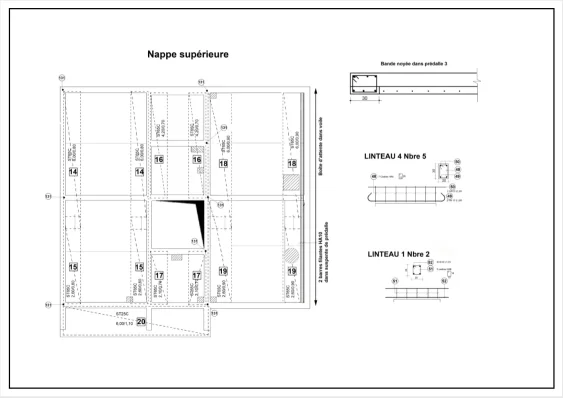

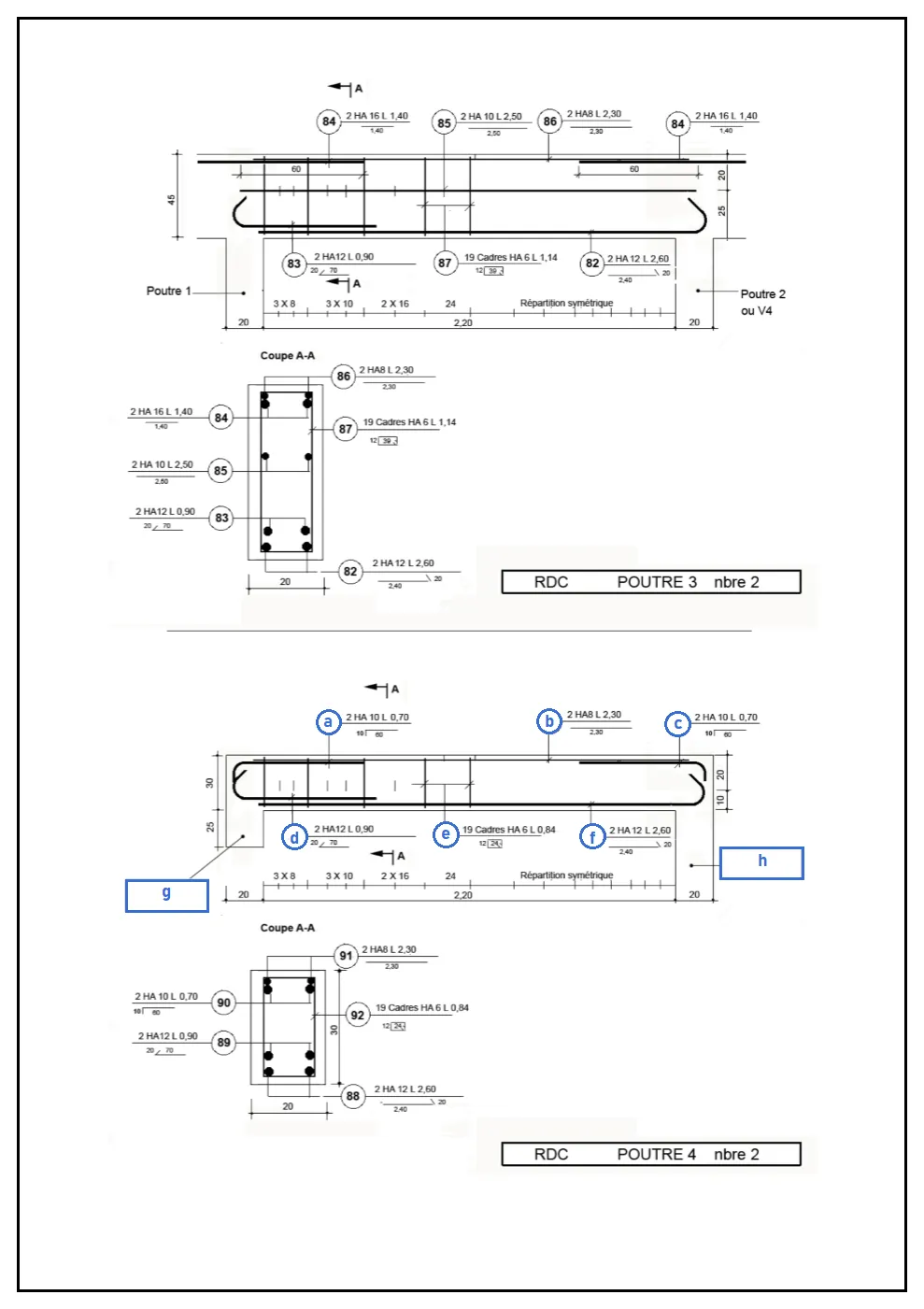

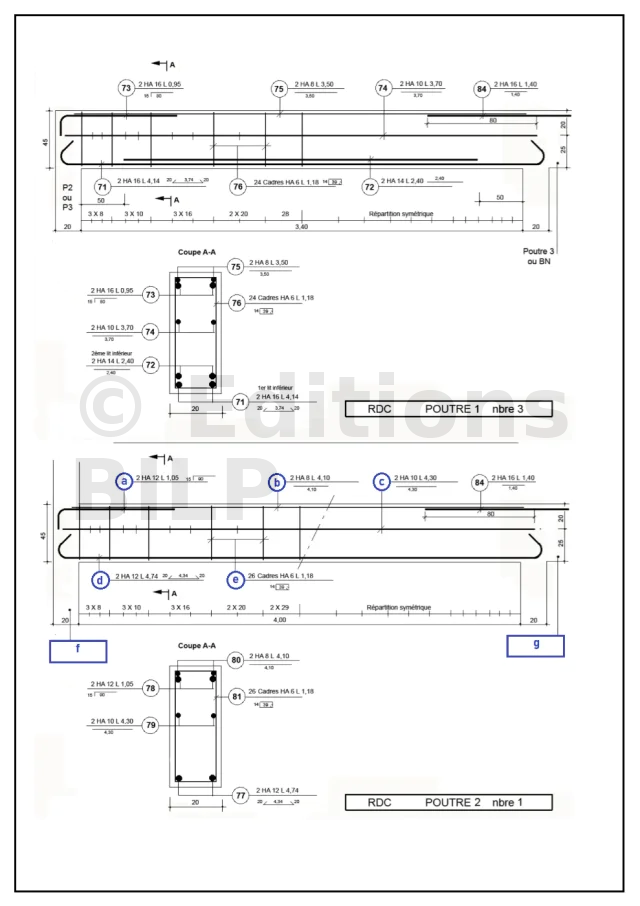

1) Dans la poutre 1 à quelle distance de l’appui se positionne la barre repérée 72 ?

2) Que veut dire répartition symétrique ?

LettreRepèreDésignationNbre totalNaturediamètreL Unitaire
a
b
c

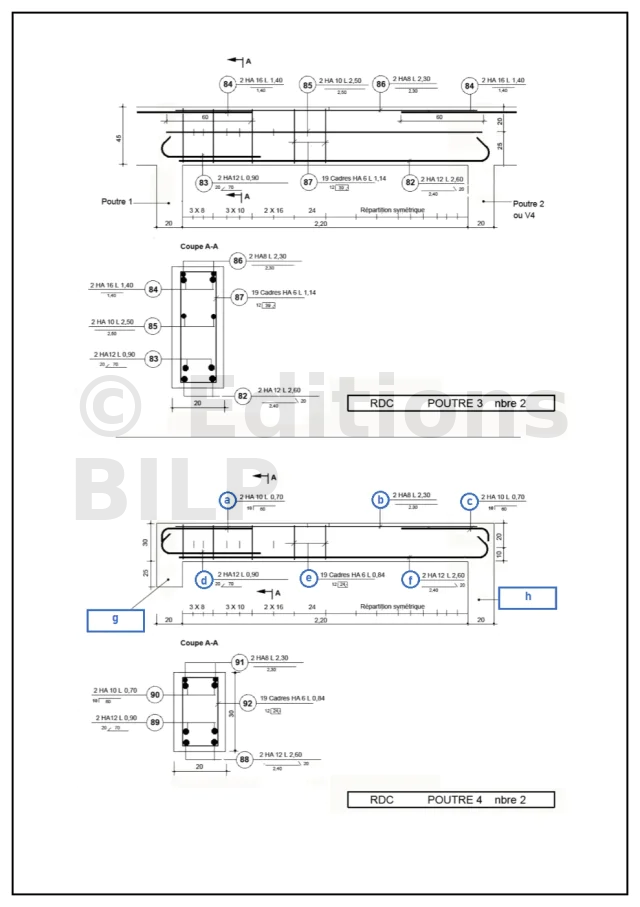

3) Compléter les repères et autres manquant.

LettreRepèreLettreRepère
a e
b f
c g
d - -

4) Compléter les repères et autres manquant

LettreRepèreLettreRepère
a e
b f
c g
d h

5) Compléter les repères et autres manquant (poutre 5)

LettreRepèreLettreRepère
a f
b g
c h
d i
e i

6) Compléter les repères et autres manquant (console)

LettreRepèreLettreRepère
a e
b f
c g
d h
