Les plans de niveau

Claude PRECHEUR


[texte]

1. Combien cette maison comporte-elle de niveaux ?

Il y a [trou]"3 niveaux"[texte].

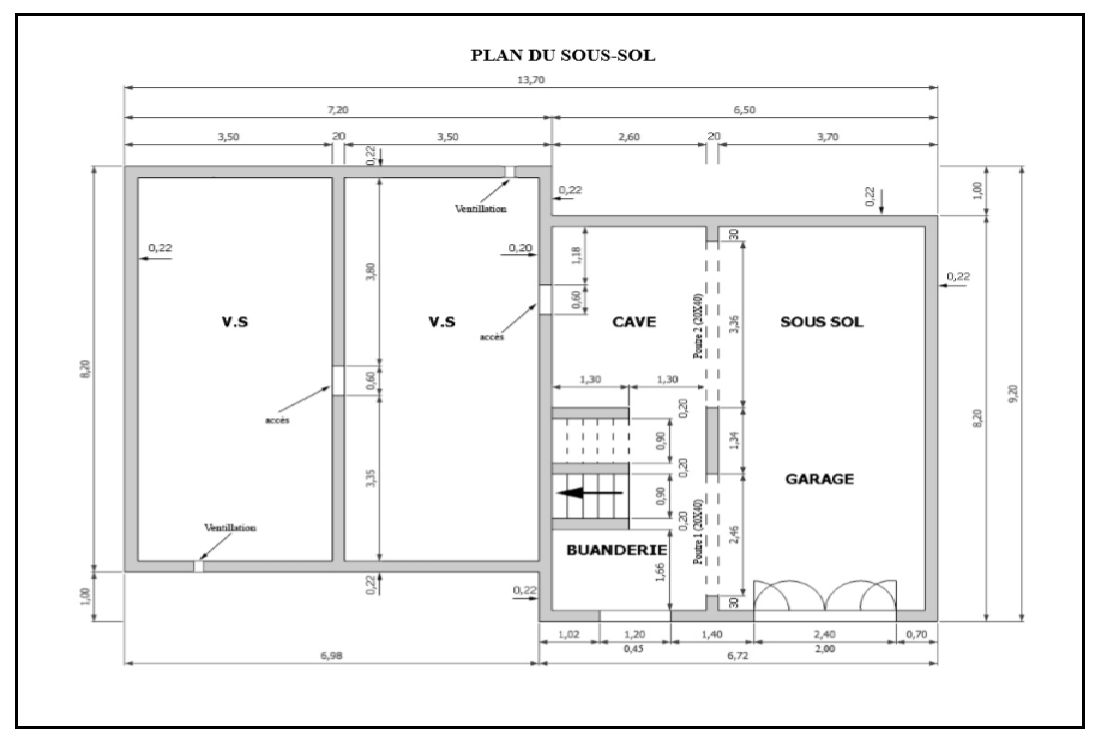

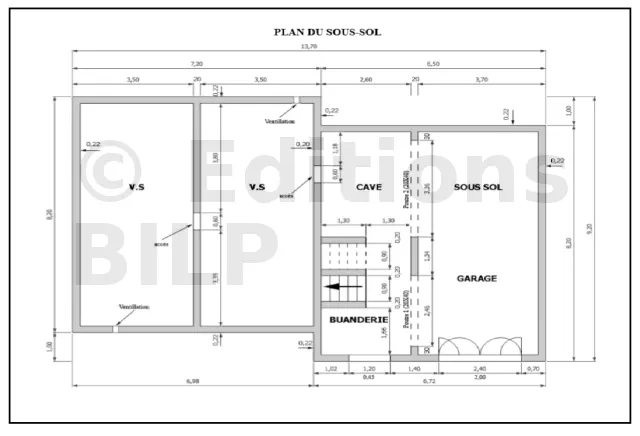

2. Que veut dire VS sur le plan du sous-sol ?

Cela signifie V [trou]"Vide"[texte] S[trou]"Sanitaire"[texte].

3. Quelles sont les sections des poutres 1 et 2 dans le sous-sol ?

Les poutres ont une section de [trou]"20 par 40 cm"[texte].

4. Quelles sont les longueurs des poutres 1 et 2 dans le sous-sol ?

La longueur de la poutre 1 est de [trou]"2,46 m"[texte] et celle de la poutre 2 est de [trou]"3,36 m"[texte].

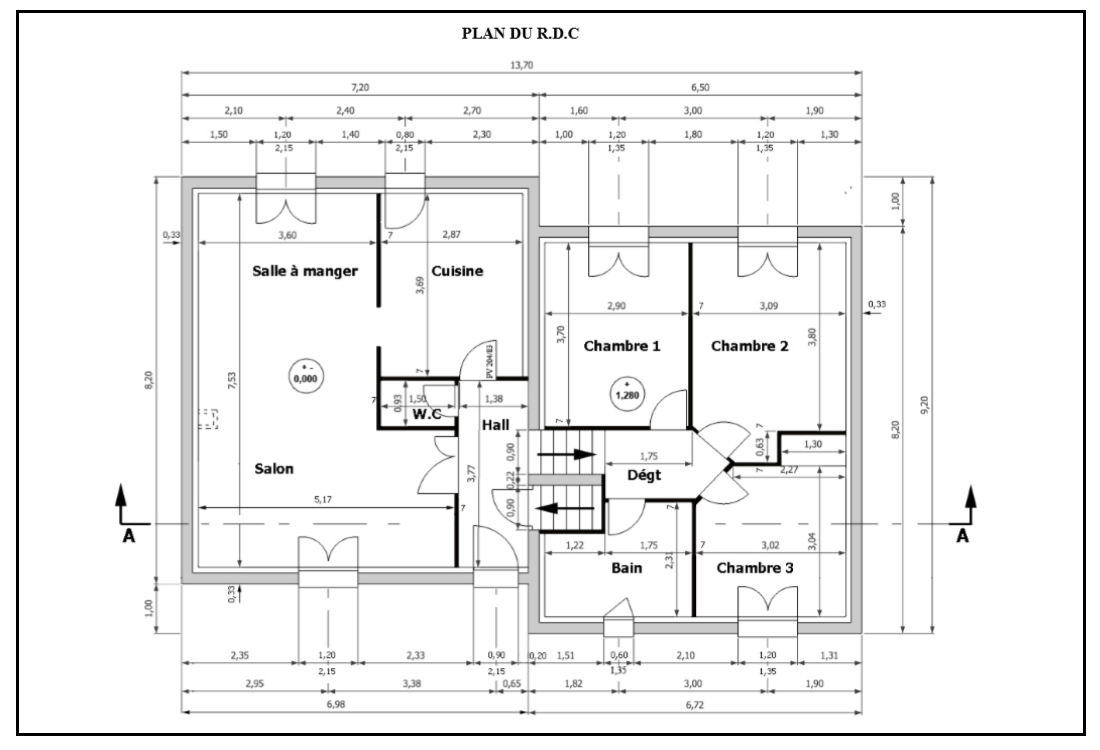

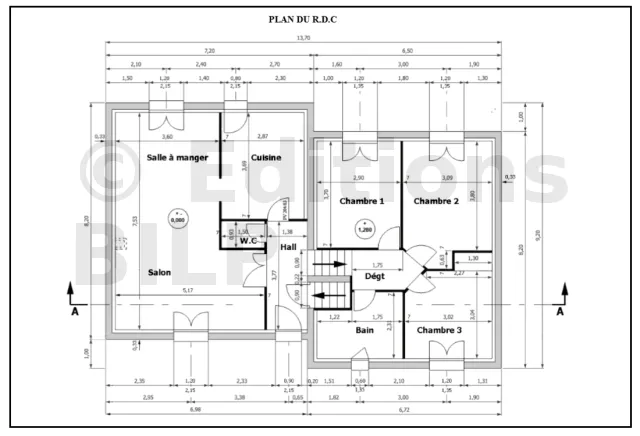

5. A quoi correspond le cercle indiquant +- 0,00 ?

Cela indique la [trou]"cote de niveau du salon , de la salle à manger, de la cuisine, du WC et de la hall"[texte] dans la RdC.

6. A quoi correspond le cercle indiquant + 1,280 ?

Cela indique la [trou]"cote de niveau des chambres, du dégagement et de la salle de bain"[texte] dans la deuxième niveau de la RdC.

7. Que signifie PV 204/83 dans la cuisine ?

Cela signifie, une [trou]"Porte vitrée de 2,04 m de hauteur et 83 cm de large"[texte]

8. Quelle est la surface de la cuisine ?

La cuisine a une surface de [trou]"10,59 m²"[texte].

9. Que représentent les rectangles dessinés en pointillés dans le salon ?

Il représente [trou]"le conduit de fumée démarrant au plafond"[texte].

10. Quelle est l’épaisseur des cloisons intérieures (RdC) ?

Les cloisons ont une épaisseur [...]
