Les plans de coffrage sont établis par le bureau d’études à partir des plans de l’architecte. La mission du bureau d’études (ingénieur béton armé) consiste à :
- Vérifier si la structure porteuse proposée par l’architecte est conforme aux règles de construction en vigueur.
- Contrôler les dimensions des ouvrages pour s’assurer de leur conformité.
- Déterminer les armatures nécessaires aux ouvrages en béton armé.
- Réaliser les différents plans d’exécution, tels que les plans de coffrage, les coupes verticales, le ferraillage et les détails.

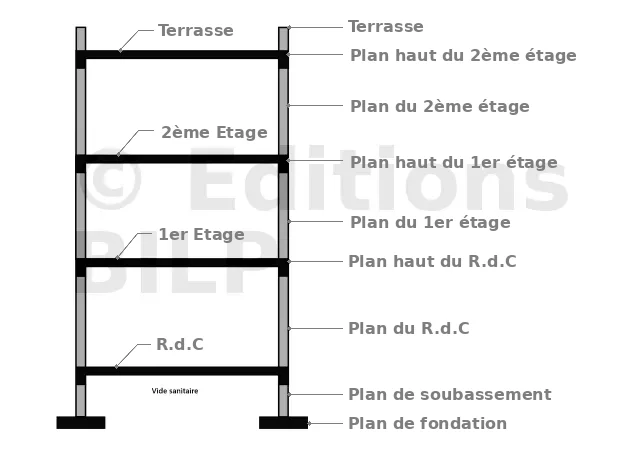

Il y aura donc un plan de coffrage pour chaque niveau. Les dessins de coffrage représentent les différents éléments nécessaires à la réalisation des coffrages.
| P1 : poteaux incorporés P2, P3 : poteaux isolés 1, 2, 3, 5, 6 : poutres 4 : poutre intermédiaire L : linteaux |
C1 : consoles CV : chaînages verticaux M : mur en maçonnerie (remplissage) V2, 3, 4 : voiles en BA PV1 : poutre voile |
1. Cotations extérieures
2. Epaisseur de la dalle pleine
3. Epaisseur du plancher hourdis
4. Cotations intérieures
5. Niveau supérieur de la dalle
6. Représentation d’une dalle
7. Trémie
8. Représentation d’une poutre, le chiffre 2 indique le numéro de la poutre et les chiffres 20x45 indiquent sa section.
Consultez l’article Les Généralités pour voir d’autres représentations conventionnelle et d’autres notations sur les plans.
Les coupes longitudinales et transversales sont présentées à une échelle de 1:50. Les détails sont représentés à une échelle de 1:10 ou 1:20.
1. La cote de niveau est indiquée en mètres.
2. Les parties coupées, telles que le plancher et les deux poutres, sont représentées avec un contour en trait renforcé.
3. Les parties non coupées, comme les poteaux P3 et les poutres 1 et 3, sont représentées avec des traits moyens.
4. Les lignes de cote sont en traits fins.
Vous pouvez maintenant passer aux évaluations
