Les plans de fondation

Claude PRECHEUR

Un plan de fondation correctement réalisé permet de garantir la solidité et la pérennité de l’ouvrage. Ils indiquent l’emplacement, la forme et les dimensions de la fondation, ainsi que les matériaux à utiliser.

Voici un extrait gratuit du guide de construction :

Les représentations

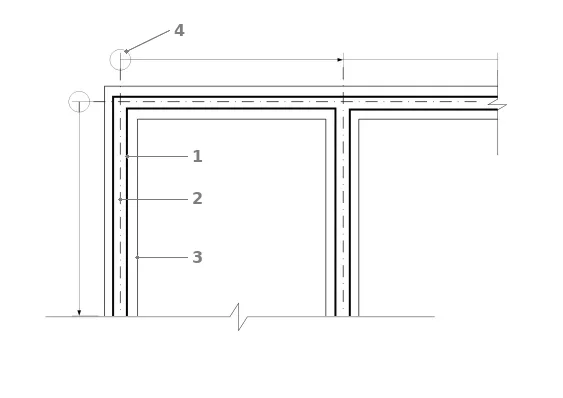

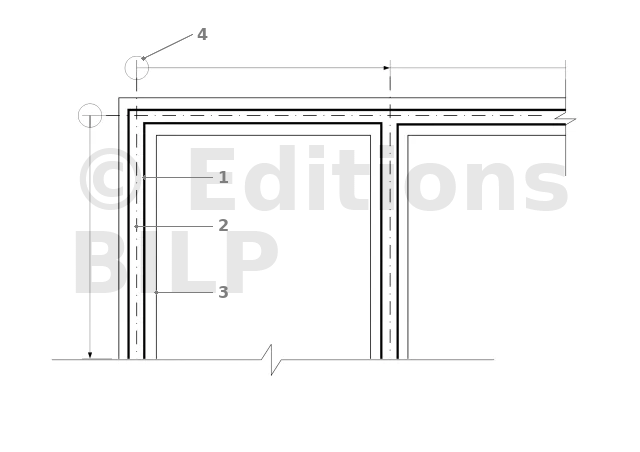

Sur une vue en plan

Les contours des murs sont dessinés avec des traits renforcés (1). Les axes sont représentés avec des traits mixtes fins (2). Les contours des semelles sont dessinés avec des traits fins (3). Des cotes cumulées (4) sont utilisées pour l’implantation des murs.

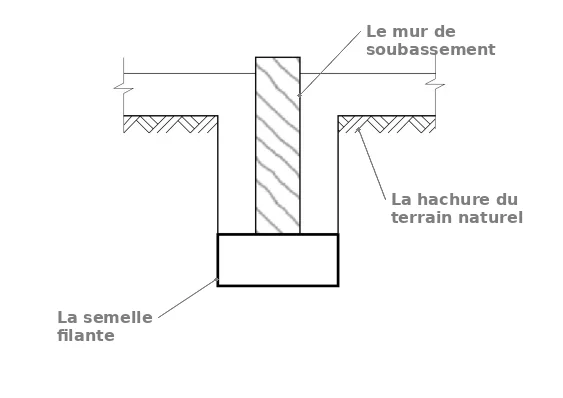

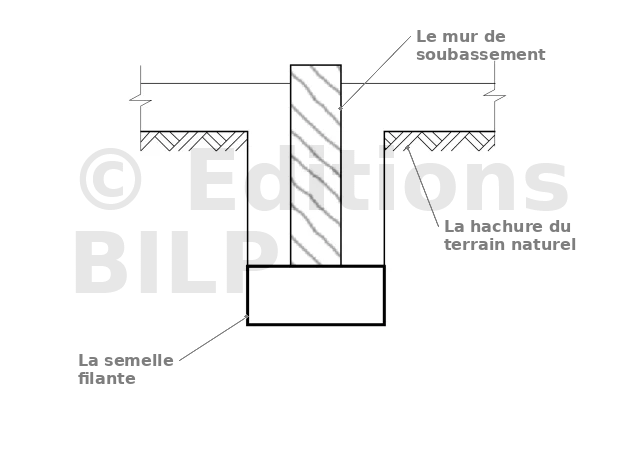

Sur une coupe

Le contour des semelles filantes est tracé avec des traits renforcés. Celui des murs de soubassement est représenté par des traits forts avec une hachure. Le terrain naturel doit être indiqué avec une hachure (conventionnelle).


Les cotations

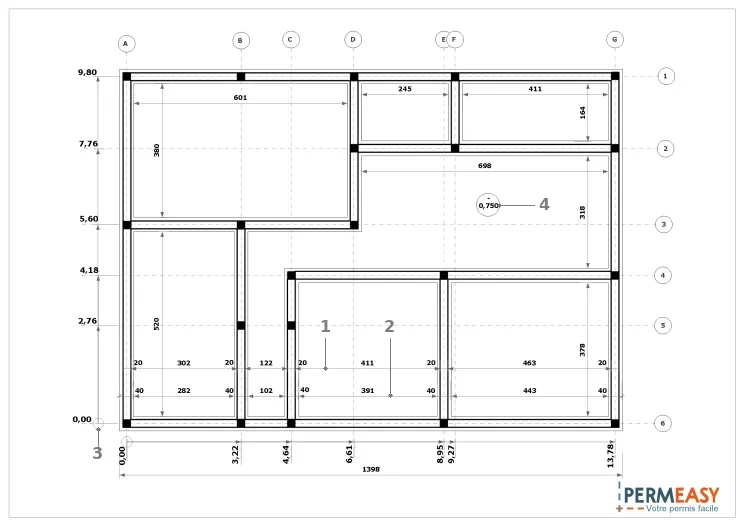

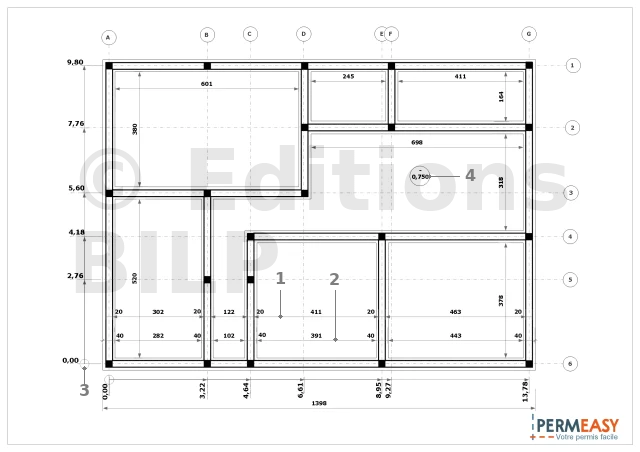

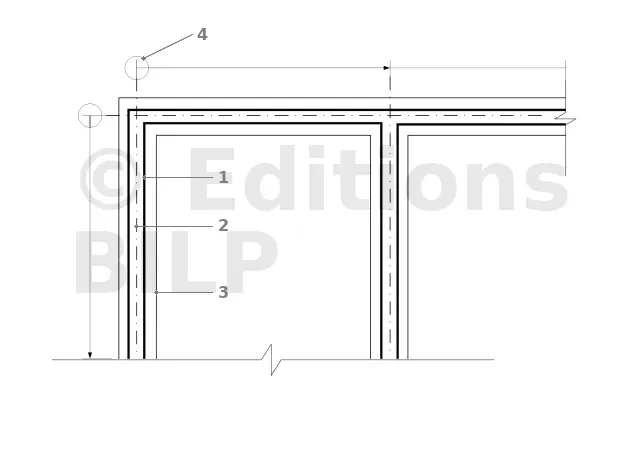

Les cotations sur un plan de fondation

Pour les murs, une ligne de cotes brutes (1) indique l’épaisseur des murs non enduits, ainsi que les cotes intérieures de mur à mur. Ils sont implantés avec des cotes cumulées [1] (3).
Pour les rigoles de fondation, une ligne de cotes brutes (2) spécifie les largeurs de fondation et les distances entre les rigoles. Les fondations sont généralement positionnées par rapport à l’axe des murs.
Les cotes de niveau sont indiquées à l’aide d’un cercle avec les cotes placées à l’intérieur (4).

[1La ligne de cotes cumulées avec un T renversé est utilisée pour indiquer l’emplacement des murs sur le terrain. Elle est tracée à partir de l’axe des murs et indique la distance à laquelle les murs doivent être construits par rapport à l’axe.

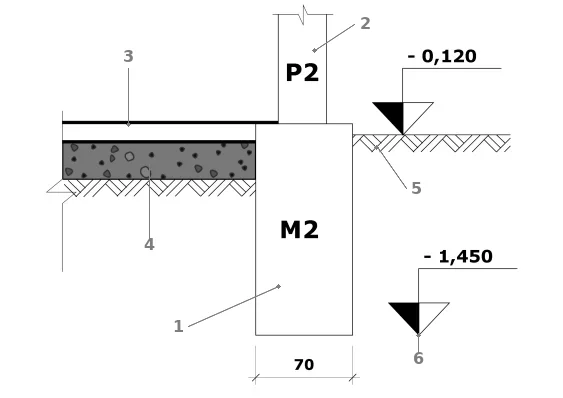

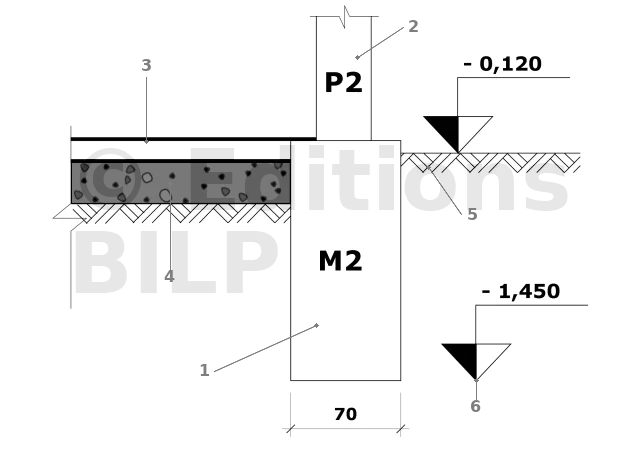

Coupe d’une fondation sur un puits

1. Massif en béton
2. Poteau
3. Dallage coupé
4. Forme du dallage
5. Terrain naturel
6. Profondeur du puits

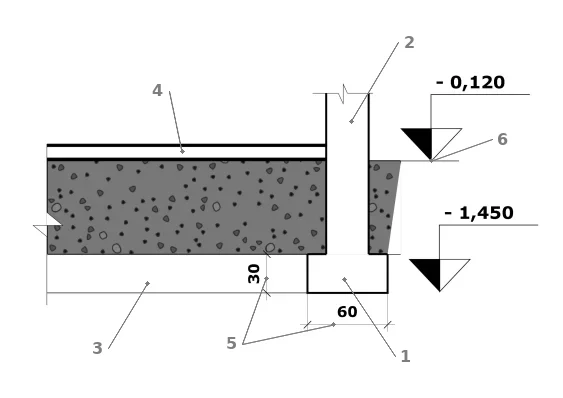

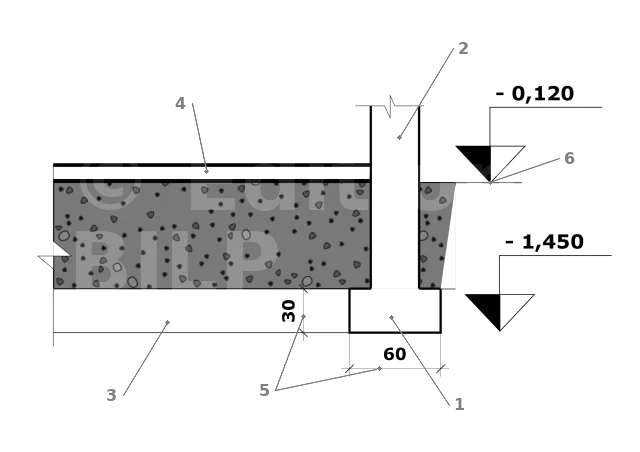

Coupe d’une fondation sur semelle filante

1. Coupe de la semelle filante
2. Mur de soubassement
3. Vue de la semelle filante
4. Dallage coupé
5. Sections de la semelle
6. Cote du terrain naturel



NOTE : Les profondeurs des fondations apparaissent sur les coupes, sur les dessins de détails ou sur les coupes de principes. Les cotes de niveau sont représentées
[...]
