Un plancher préfabriqué se compose :
- d’éléments préfabriqués comme les poutrelles et les entrevous appelés communément hourdis,
- d’une dalle de répartition appelée aussi dalle de compression, mise en œuvre sur les éléments préfabriqués et comportant des armatures. Elle est réalisée le plus souvent par le fournisseur du plancher (Négociant en matériaux).
Le plan de pose d’un plancher préfabriqué est à la fois :
- un plan de coffrage
- un plan d’étaiement
- un plan de ferraillage

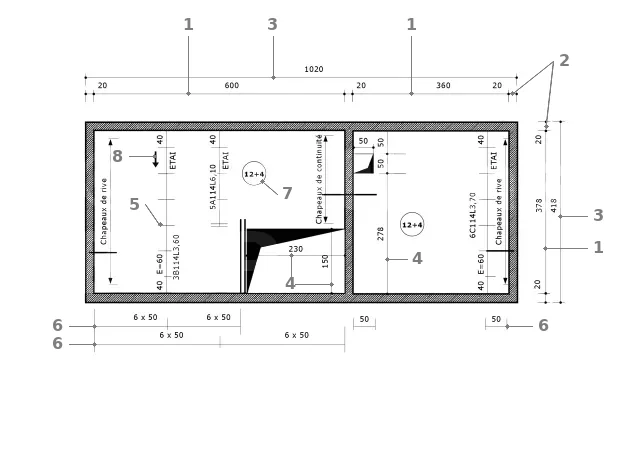

Plan de pose d’un plancher préfabriquéLe plan de pose d’un plancher préfabriqué est à la fois un plan de coffrage, un plan d’étaiement et un plan de ferraillage.
La cotation du plan de coffrage devra comporter :
1. les cotes de portée, c’est-à-dire les distances entre appuis,
2. les épaisseurs des murs extérieurs et des murs de refend,
3. les cotes d’ensemble des parties principales, et les cotes totales des bâtiments,
4. les dimensions des trémies et des réservations avec leur implantation.
5. les axes des poutrelles
6. l’implantation des étais
7. l’épaisseur du plancher
8. le sens de la pose des hourdisLa position des poutrelles sera donnée par leur repérage et sera cotée par la position de l’axe de la première poutrelle par rapport au mur porteur, suivie de la valeur de l’entraxe E des autres poutrelles. Une flèche précise le sens de pose.

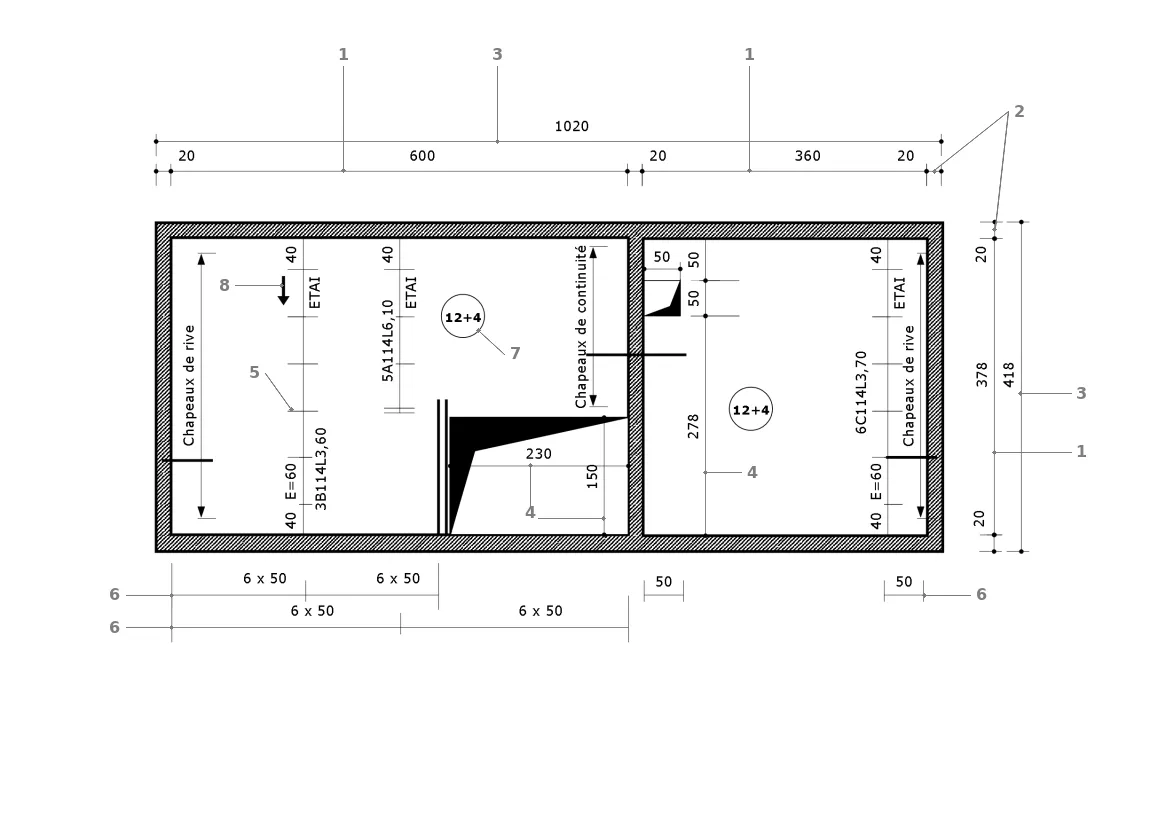

Un plan de coffrage
Les poutrelles sont repérées selon cet exemple : 5A114L6,10
- 5 : le premier nombre indique le nombre de poutrelles,
- A : cette lettre repère la zone (dans le plan donné comme exemple, il y a 3 zones A, B et C),
- 114 : les deux premiers (11) donnent la hauteur de la poutrelle ; le dernier (4) indique le nombre de fils de précontrainte ou aciers porteurs,
- L6,10 : indique la longueur de la poutrelle.
Départ de l’axe de la 1ère poutrelle dans la zone A et C à 40 cm du nu de l’appui. Ainsi, en zone C deux poutrelles encadrent la réservation de 50 x 50 cm du trou d’homme pour accès au vide sanitaire.
Le chevêtre est évité dans la zone A car un doublage des poutrelles jouxte la trémie d’escalier.
La pose des poutrelles précontraintes, nécessite deux files d’étaiement à 50 cm des appuis. Tandis que les poutrelles en B.A sont étayées en leur milieu ou plus si la longueur le nécessite.
L’épaisseur brute du plancher sera donnée sous cette forme de chiffes inscrites dans un cercle :
- le premier nombre (12) donne l’épaisseur des entrevous ou hourdis,
- le deuxième nombre (4) donne l’épaisseur de la dalle de compression.
Un plan d’étaiement et un plan de ferraillage
- C’est également un plan d’étaiement car la position des files d’étais y sera indiqué et coté.
- C’est aussi un plan de ferraillage, mais les armatures représentées concernent uniquement la dalle de répartition et les renforts pour chevêtres et trémies. Leur représentation et leur repérage seront conformes aux règles habituelles régissant les plans d’armatures. Toutefois il est à noter que les panneaux de treillis soudé sont rarement représentés, bien que la quantité nécessaire figure sur le document de synthèse.
Les planchers sur prédalles
Ils sont composés d’éléments préfabriqués (prédalle) et d’une dalle complémentaire.
Les plans seront réalisés le plus souvent par un bureau d’étude et le fournisseur du plancher, les plans de pose sont à la fois un plan de coffrage [1], un plan de coffrage et un plan d’étaiement. Les murs, poutres, linteaux et chaînages y seront considérés comme réalisés.
La cotation du plan de coffrage devra comporter :
- les cotes de portée, c’est-à-dire les distances entre appuis,
- les épaisseurs des murs extérieurs et des murs de refend,
- les cotes d’ensemble des parties, principales, et les cotes totales des bâtiments,
- les dimensions des trémies, et réservations avec leur implantation.
C’est un plan d’étaiement car la position des files d’étais (2) y sera indiqué et coté. La position des prédalles sera donnée par leur repérage (1) et sera indiquée sur le plan de calepinage. les dimensions des prédalles : Longueur ; largeur tiendra compte des appuis : 2 cm sur voiles ou sur poutres et 4 cm sur mur maçonné.
