Les généralités

Claude PRECHEUR

Le plan de ferraillage est un document essentiel pour la réalisation d’un ouvrage en béton armé. Il permet de garantir la sécurité et la qualité de l’ouvrage.

Voici un extrait gratuit du guide de construction :

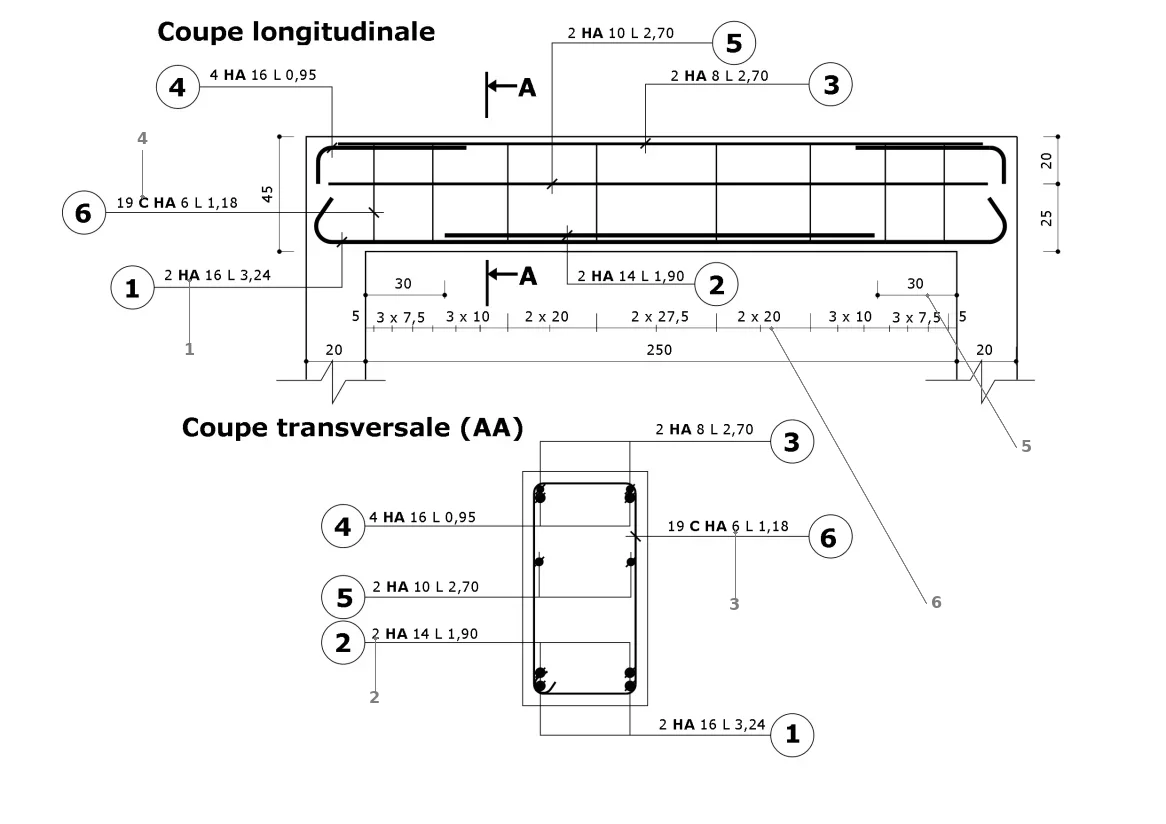

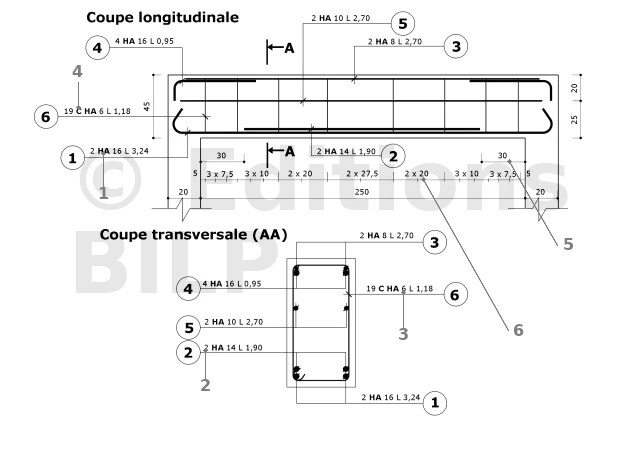

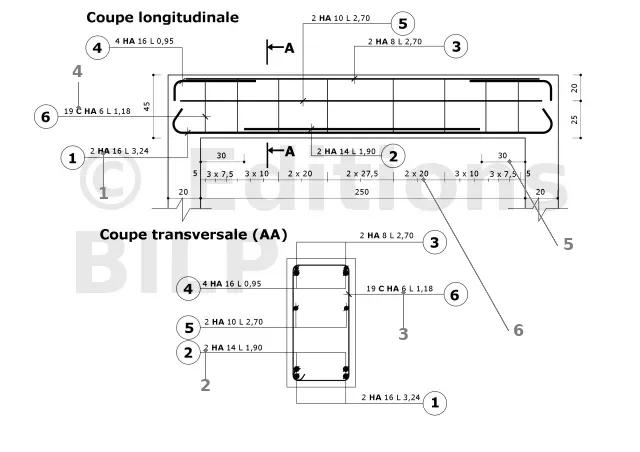

Exemple de plan de ferraillage d’une poutre

Le choix et la disposition des armatures sont déterminés par des règles de calcul très précises (Eurocode 2). Pour les ouvrages complexes, les entreprises font souvent appel à des bureaux d’études spécialisés. Les plans de ferraillage sont la représentation fidèle des résultats de ces calculs.

Les plans de ferraillage doivent préciser pour chaque fer :
1. Le type d’acier utilisé (la nuance)
2. Le nombre de barres identiques
3. Le diamètre des barres
4. Le façonnage des barres avec les dimensions correspondantes
5. Les cotes de position dans le coffrage, en tenant compte de l’enrobage requis par le bureau d’études
6. L’espacement entre les barres et le recouvrement requis.

Les armatures sont représentées sur un fond de dessin de coffrage tracé en trait continu fort, qui représente le contour des éléments coffrés destinés à recevoir le béton. Les reprises ou arrêts de bétonnage sont dessinés en trait fin, tout comme les cotations et les repérages.

Cette méthode de représentation permet de distinguer clairement les éléments de coffrage des armatures, facilitant ainsi la lecture des plans.

  • En coupe transversale, une barre est représentée par un cercle noirci, idéalement proportionnel à son diamètre (dans un dessin à grande échelle).
  • Les aciers vus longitudinalement sont représentés par un trait fort renforcé, en respectant leurs diamètres et toutes leurs particularités. Les pochages ou autres indications sont les mêmes que sur le plan de coffrage.

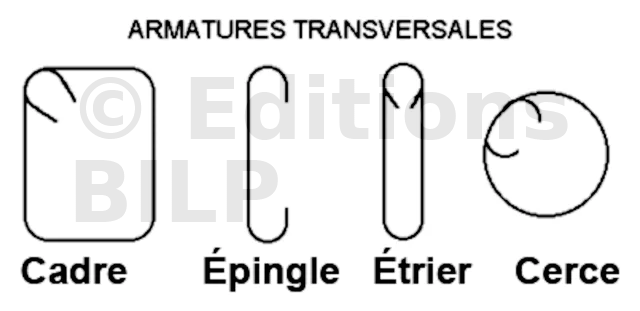

Les armatures transversales

Les armatures transversales sont représentées avec précision en utilisant un trait fort pour illustrer leur forme exacte. Il existe différents types d’armatures transversales adaptées à chaque situation, telles que les chaînages triangulaires ou les linteaux avec feuillure. Chacun de ces types d’armatures est également représenté avec précision en fonction de sa forme spécifique.

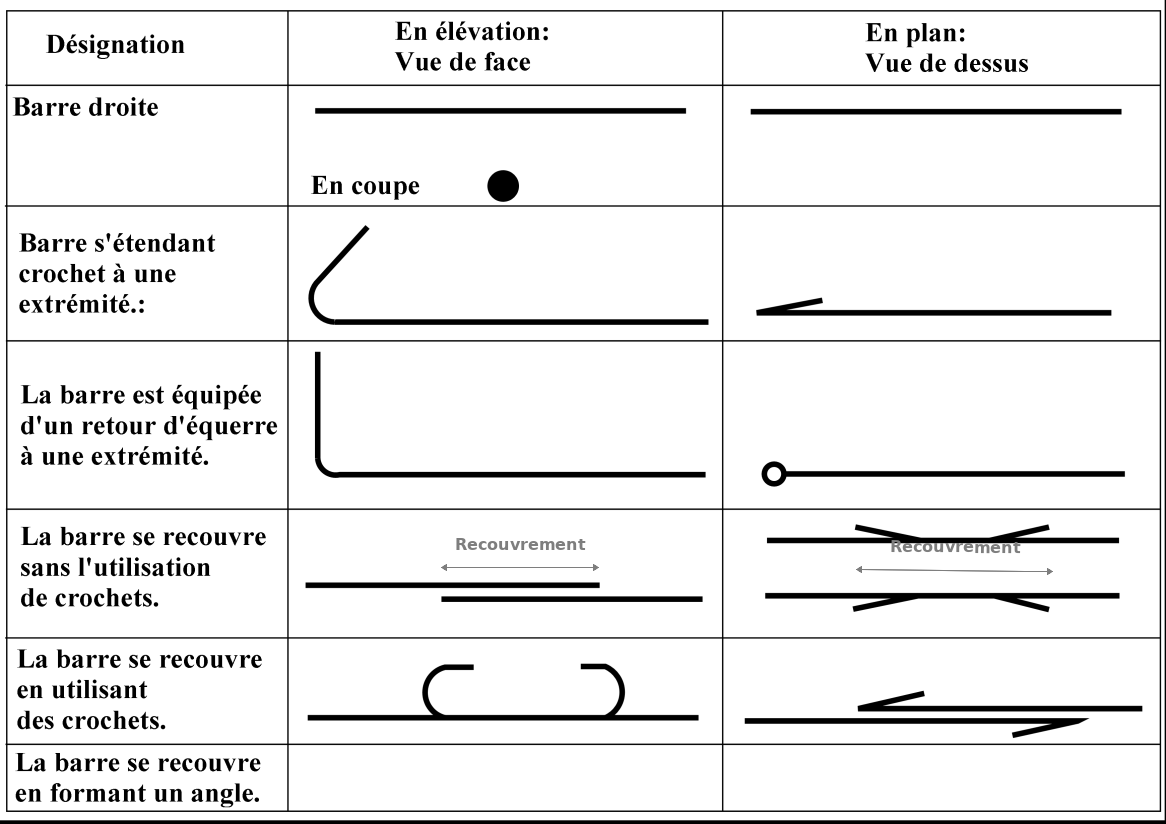

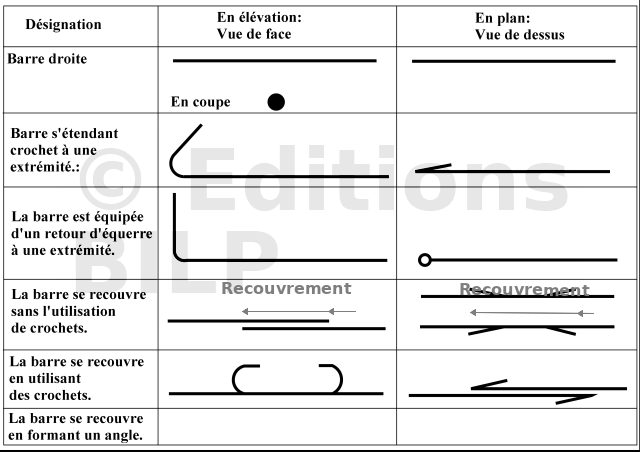

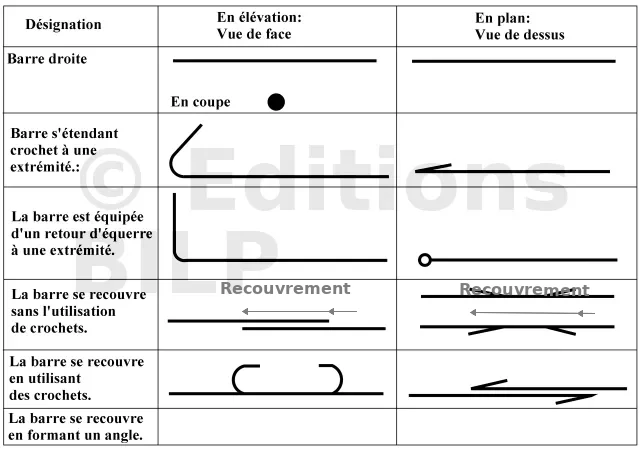

Les représentations des aciers

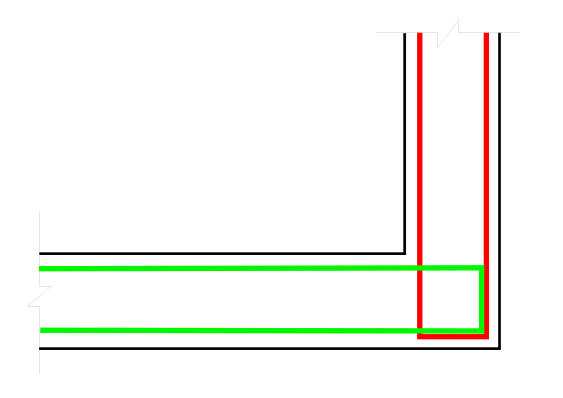

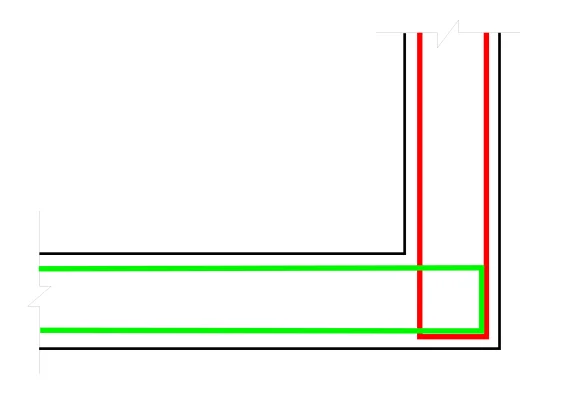

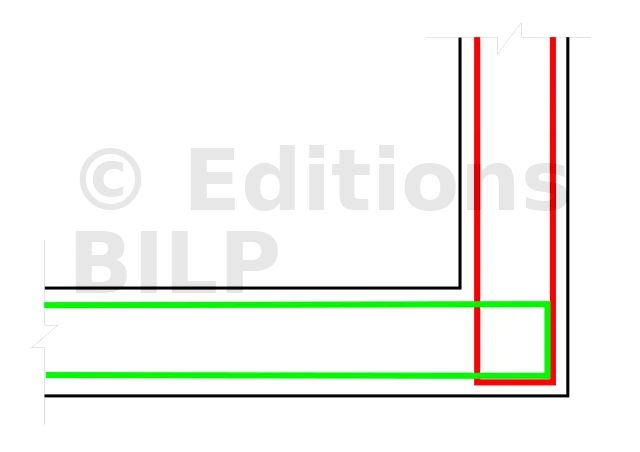

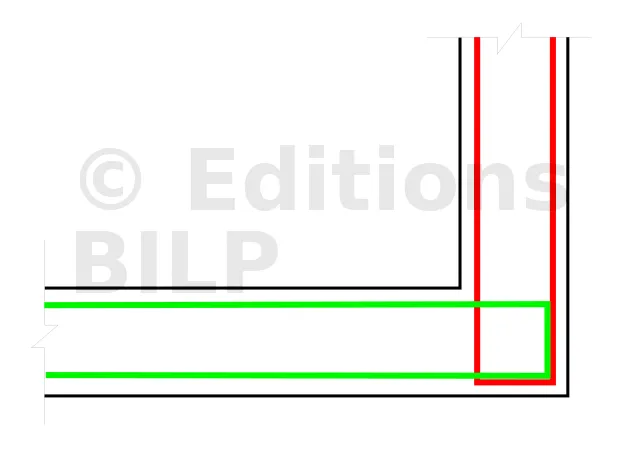

Chaînage vue en plan avec des liaisons en U

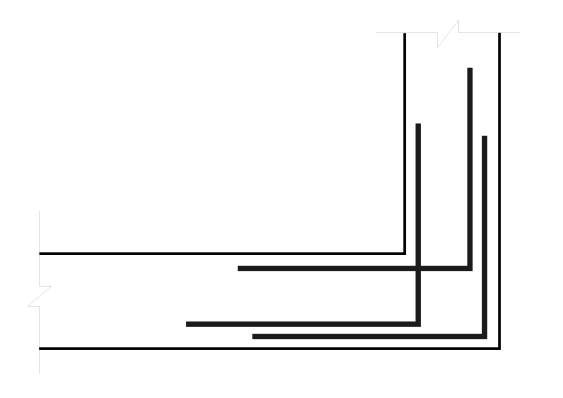

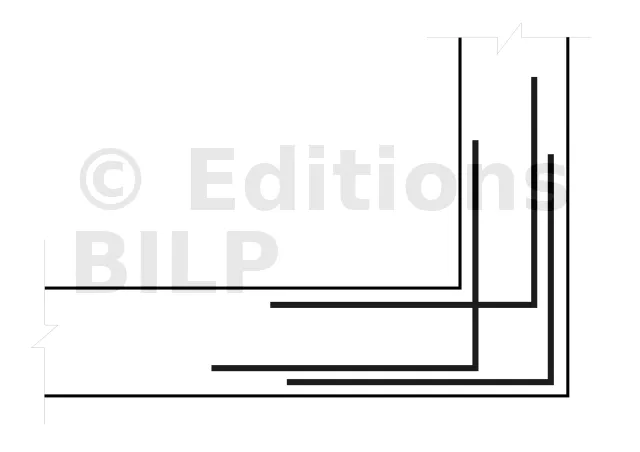

Chaînage vue en plan avec trois équerres de liaison

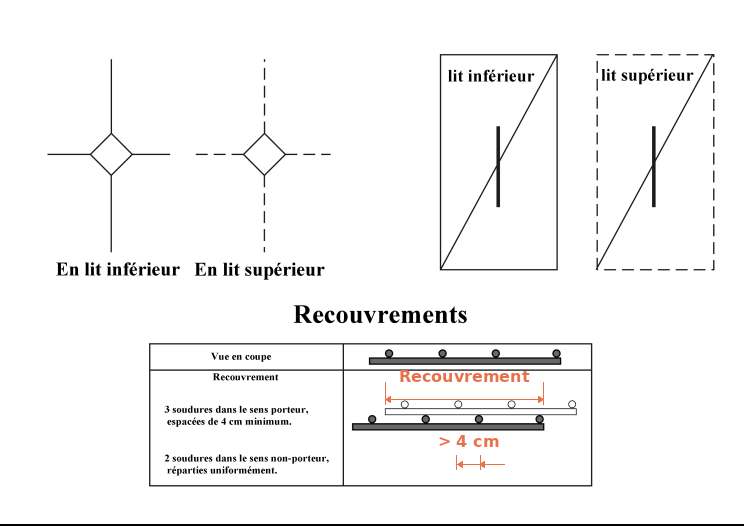

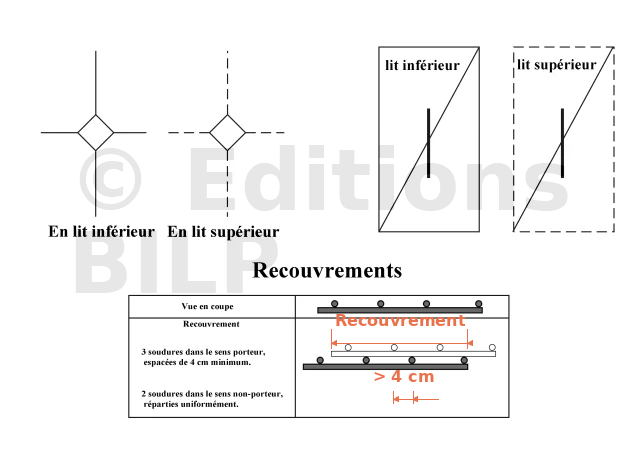

Les treillis soudés

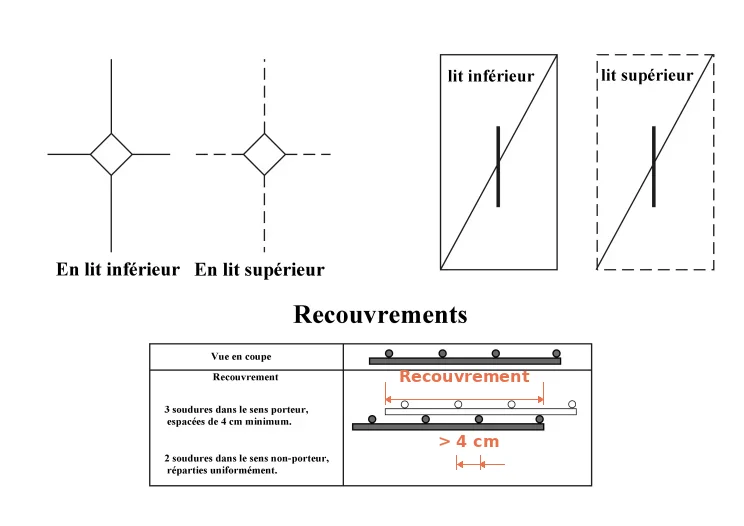

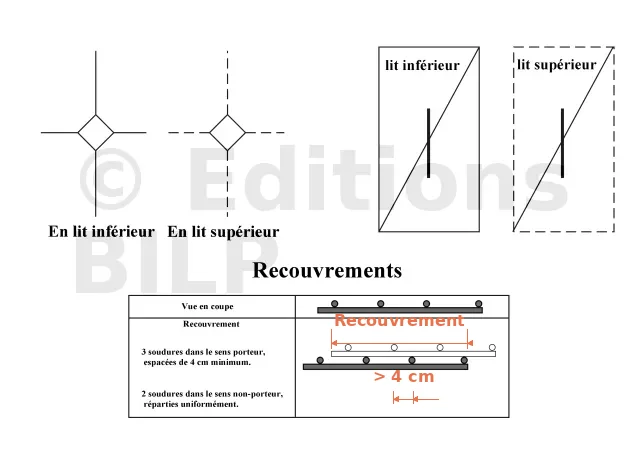

Les treillis soudés peuvent être représentés de deux façons différentes :

  • Par un rectangle en trait fort qui délimite le contour du panneau et est barré d’une diagonale. On indique le sens des fils porteurs (ceux de plus gros diamètre) par un trait renforcé.
  • Par une croix, où les fils de plus gros diamètre sont représentés en trait renforcé et les autres branches en trait fort. Le centre est représenté par un losange en trait fin, dont les sommets sont sur les fils du treillis. Les dimensions du panneau sont indiquées sur les fils.
    Les treillis soudés sont désignés selon la formule suivante :
    • Les treillis anti-fissuration sont désignés par l’abréviation PAF.
    • Les treillis avec des mailles carrées et des barres de même diamètre sont désignés par l’indice C.

|LES TYPES DE TREILLIS SOUDES|<|<|<|<|<|<|
|TYPE|DIAMÈTRES DES FILS|<|MAILLE
[mm]
|DIMENSIONS|POIDS DE-LA PLAQUE|POIDS AU M²-[KG]|
|PAFR|4,5 Porteurs|4,5 Répartitions|200 X 300|3,60 X 2,40|9,00|1,042|
|PAFC|4,5 Porteurs|4,5 Répartitions|200 X 300|3,60 X 2,40|10,80|1,250|
|PAFV|4,5 Porteurs|4,5 Répartitions|200 X 300|3,20 X 2,40|9,60||
|ST10|5,5 Porteurs|5,5 Répartitions|200 X 300|4,80 X 2,40|21,54|1,87|
|ST20|6 Porteurs|7 Répartitions|150 X 300|6,00 X 2,40|35,81|2,487|
|ST25|7 Porteurs|7 Répartitions|150 X 300|6,00 X 2
[...]
