Les cotations

Claude PRECHEUR

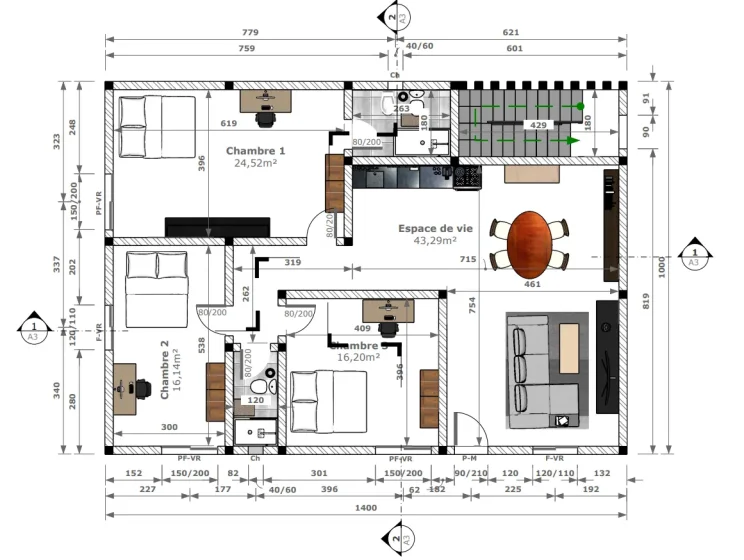

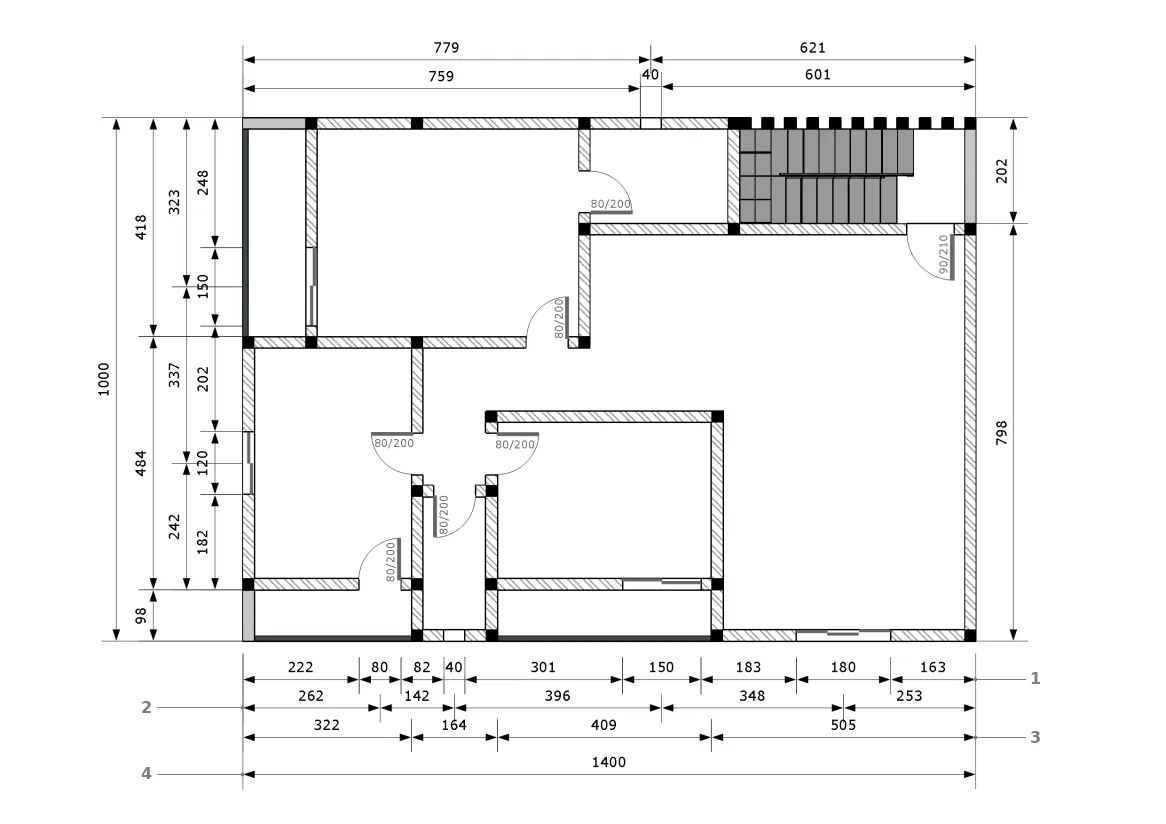

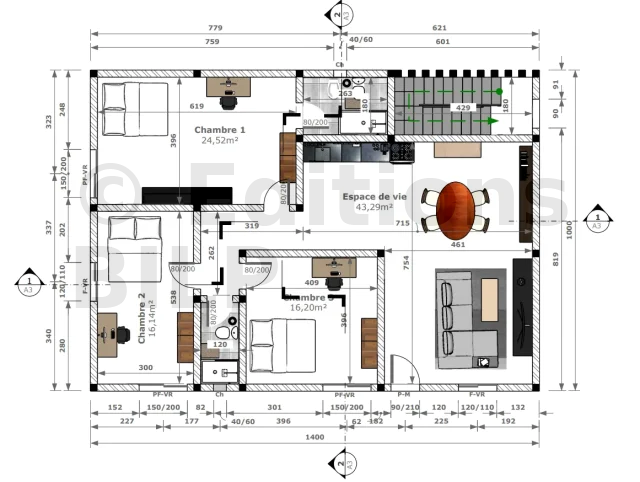

Représentation globale des cotations

Tous ces chiffres représentent les dimensions réelles du bâtiment. On inscrira toujours les dimensions des éléments dont on souhaite préciser la grandeur.
Nécessité de la cotation : les plans d’un bâtiment sont représentés par des vues et des coupes, ceux-ci comporteront les informations d’ordre dimensionnel. En effet, pour déterminer les dimensions réelles indispensables à la réalisation, il faut lire directement sur les vues sans calculer les vraies longueurs en fonction de l’échelle employée.

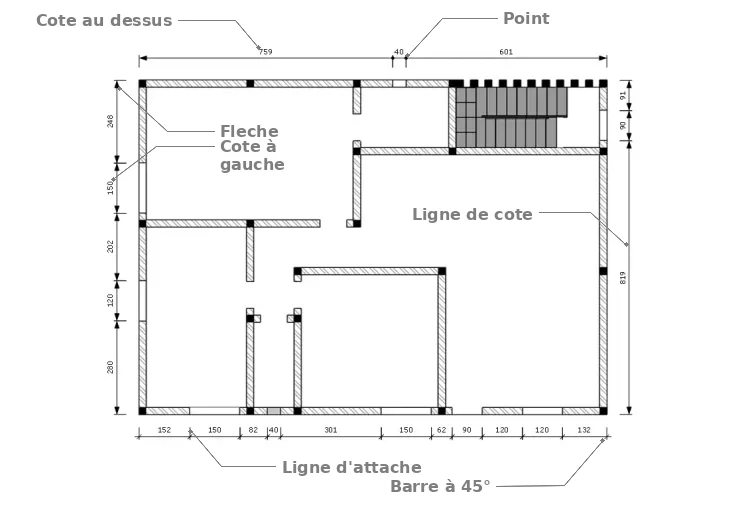

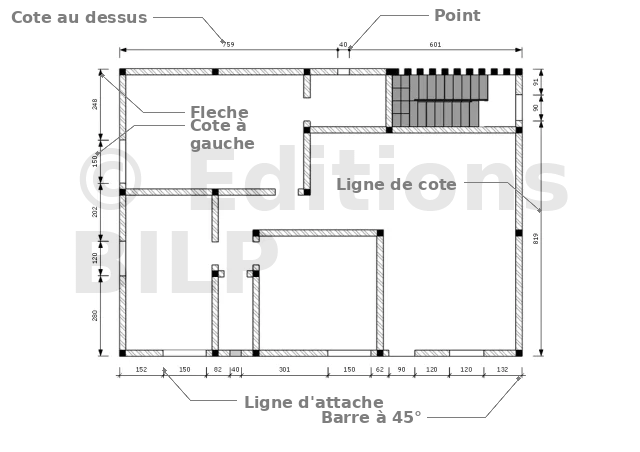

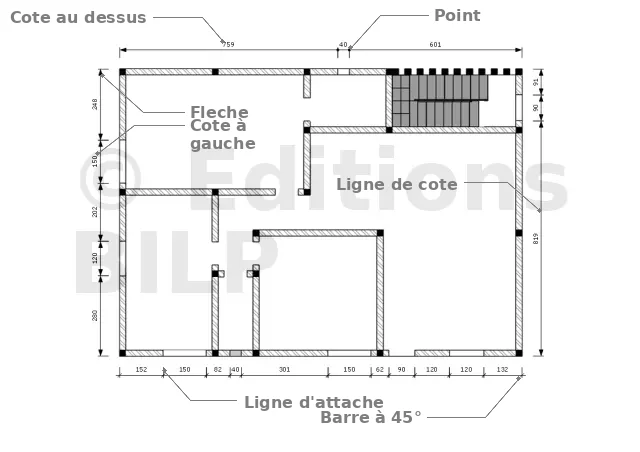

Les éléments des cotations

Chaque cote comprend les éléments graphiques suivants :

  • une ligne de cote en trait fin, tracé parallèlement à la dimension à coter ;
  • deux lignes d’attache en trait fin, tracés perpendiculairement à la dimension à coter, et délimitent la ligne de cote et le relient au dessin. Les lignes d’attaches sont prolongées de 2 à 5 mm au delà des lignes de cote ;
  • des points et/ou des flèches et/ou des barres à 45°, placés aux intersections de la ligne de cote et des lignes d’attaches ;
  • une dimension en chiffre indiquant toujours la dimension réelle. Ce chiffre est situé au-dessus de la ligne de cote si celle-ci est horizontale, à gauche de la ligne si celle-ci est verticale et la lecture se fait toujours de bas vers le haut. Cette dimension est, sauf cas particulier, placé approximativement au milieu de la ligne.

Les cotations pour une bonne lecture du dessin

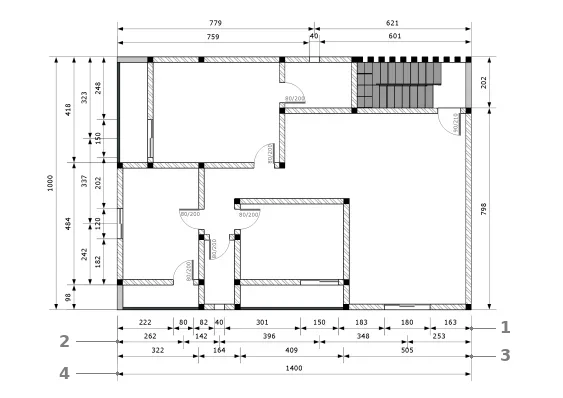

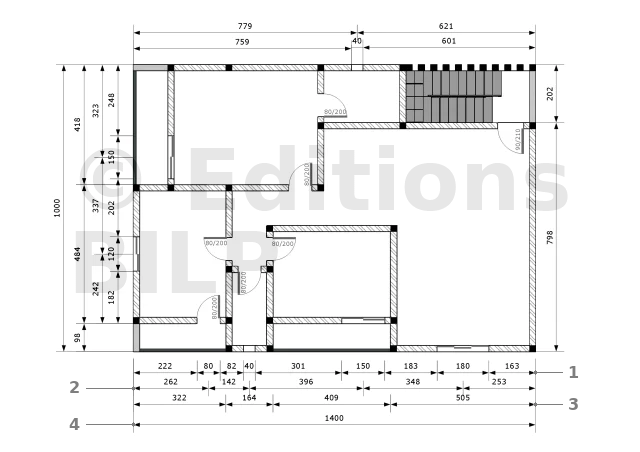

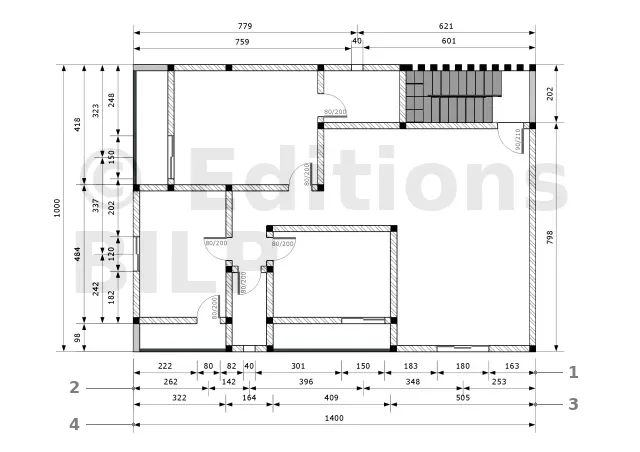

Les cotations extérieures

Pour faciliter la lecture sur le chantier, les cotations extérieures d’un plan de bâtiment doivent présenter les quatre lignes de cotes placées dans l’ordre suivant :
1. Cotes des trumeaux et des baies
2. Cotes d’axe en axe des baies
3. Cotes des paries principales du bâtiment
4. Cotes totaux

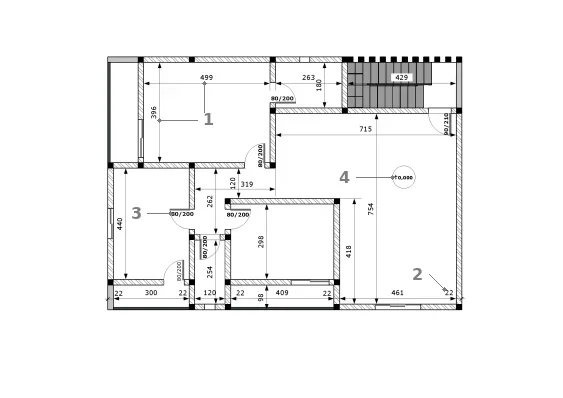

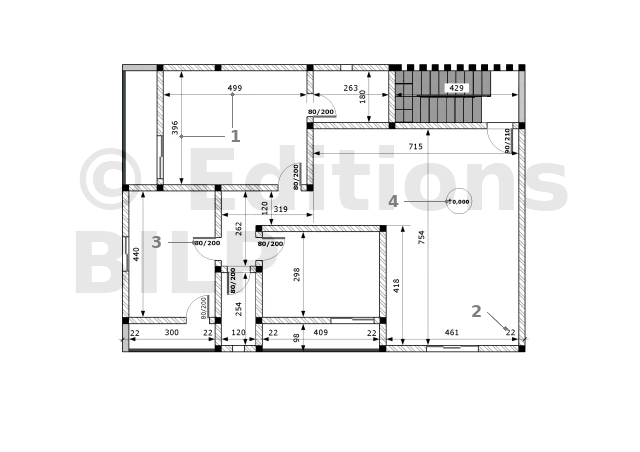

Les cotations intérieures

Elles indiquent :
1. Les dimensions de chaque pièce, les placards et les cages d’escalier.
2. Les épaisseurs des murs extérieurs, de refend et des cloisons.
3. Les dimensions des portes et des passages.
4. Le niveau supérieur fini d’un plancher est inscrit dans un cercle en trait fin et est exprimé en mètre suivi de trois décimales.
Quelque fois l’implantation des appareils sanitaires.


Les cotes d’implantation

L’utilisation de cotes cumulés est très pratique pour l’implantation des murs ou des poteaux et des fondations.

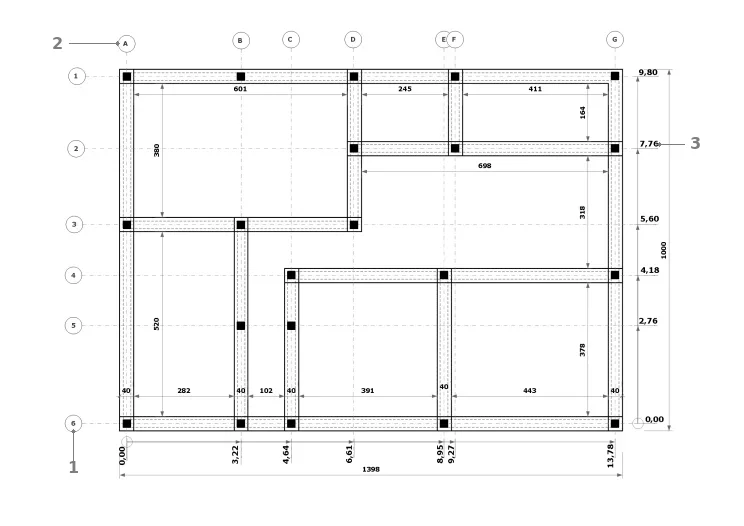

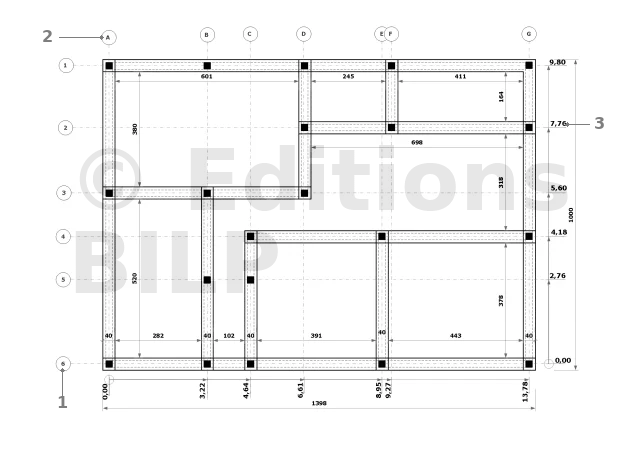

Exemple de plan d’implantation de fondation

Les cotes d’implantation positionnent les axes des murs, ils sont représentés sur les plans par des files d’axe par des chiffres (1) en ordonnées et des lettres (2) en abscisse.
L’implantation des murs et des poteaux est représenté généralement sur le plan de fondation par des cotes cumulés (3) à partir de l’origine d’implantation. L’origine est principalement un des angles du bâtiment ; deux lignes de cotes sur deux façades suffisent pour implanter tous le bâtiment.

Les cotes sont placés perpendiculairement à la ligne de cote et cumulés depuis l’origine à l’axe du mur ou du poteau considéré.

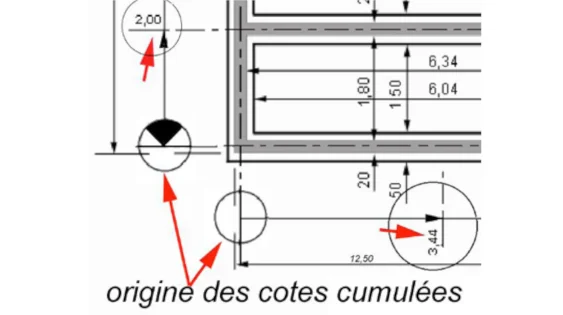

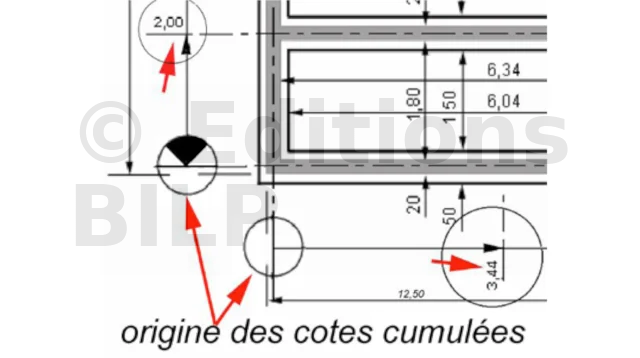

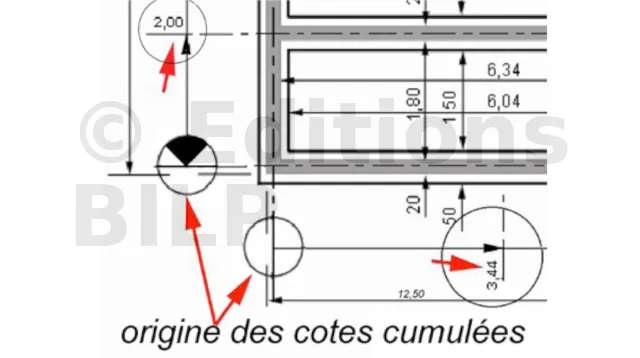

Les cotes cumulées
La représentation sur un plan

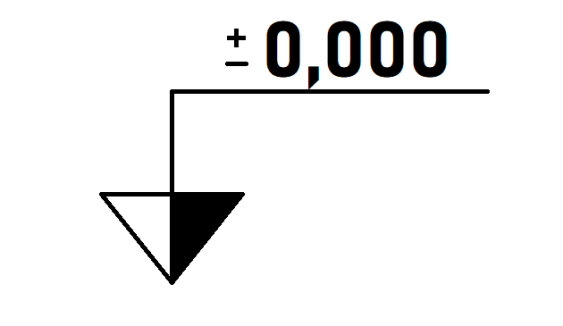

Les cotes de niveau

Les cotes de niveau

Le cote de niveau est un cote vertical cumulée, qui indique l’altitude de certaines parties de la construction par rapport à une origine (désignée ± 0,000 dans la nouvelle norme).
Cette origine peut être :

  • le niveau N.G.F. (Nivellement Général de France)
  • le sol fini du RDC de la construction
    Les cotes de niveau sont affectées d’un signe selon leur position par rapport à l’origine :
    • au dessus du (± 0,000), signe positif (+)
    • au dessous du (± 0,000), signe négatif (-)

Les cotes de niveau s’expriment en mètre avec trois décimales dans la nouvelle norme (deux décimales dans l’ancienne norme). Les cotes de niveau doivent être reportées sur tous les plans horizontaux et les coupes verticales de la construction. Elles sont représentées par une flèche et une cote d’altitude sur les plans de coupe et d’élévation et par un cercle et une cote d’altitude sur la vue en plan.

Emplacement des cotes de niveau : sur les fonds de fouille, sur le terrain naturel, au dessus des différents planchers, des terrasses et des balcons, sur le points hauts et bas de la toiture.

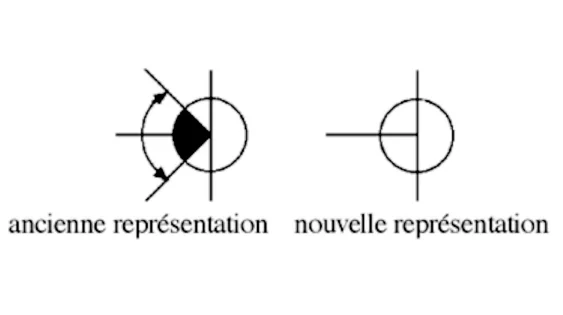

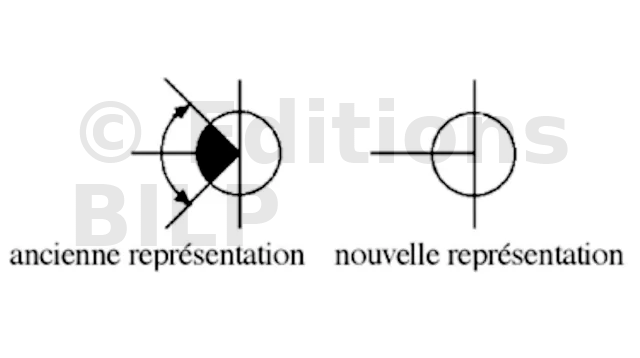

Les différentes représentations
Rattachement au Nivellement Général de France



Les systèmes de référence

Sur les chantiers, les système de référence pour les altitudes est fonction du client pour qui on réalise l’opération.

  • Client Public (Etat) : Système NGF pour DDE, SNCF, armée...
  • Client privé :
    • système NGF dans 50% des cas ;
    • ± 0,000 correspondant au dallage dans 40% des cas ;
    • système propre au site pour les grandes donneur d’ordre (industriel, industrie automobile, pétrochimie,...) dans 10% des cas.



[titre]

Évaluation

[qcm]
Q Contours vus
P1 1
P2 2
P3 3
P4 4
P5 5
P6 6
P7 7
P8 8
P9 9
P10 10
R3[...]
