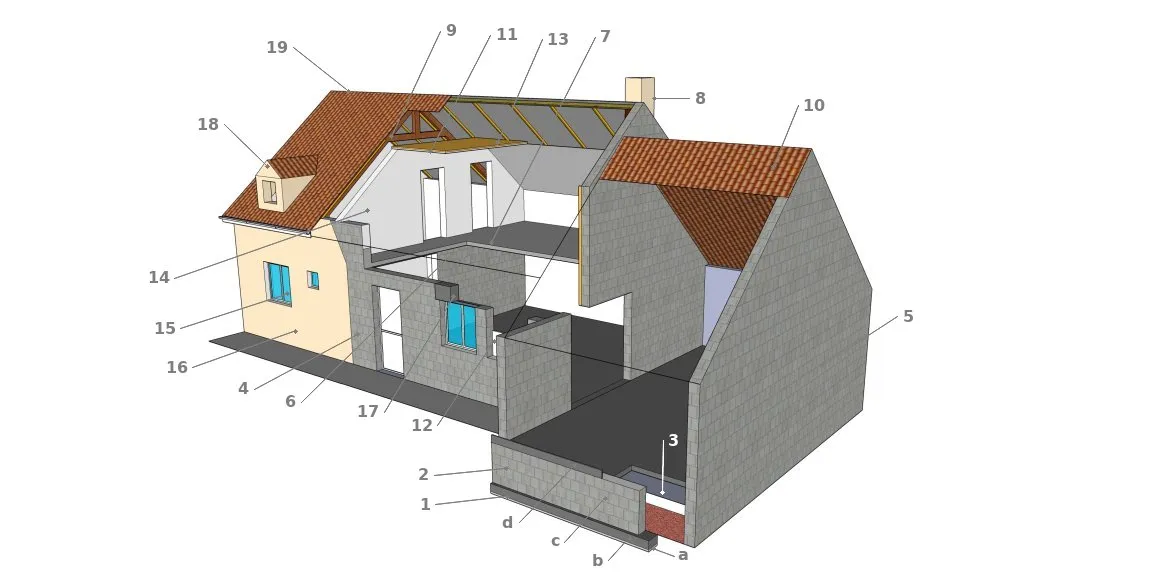

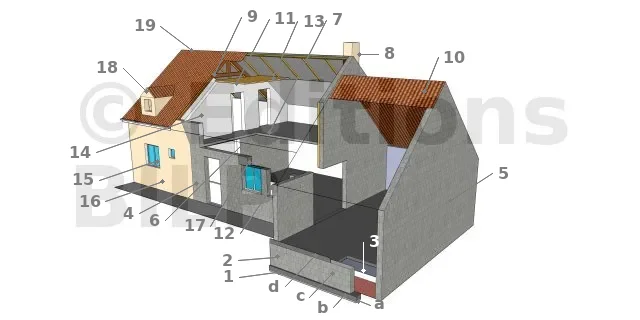

Les composants type d’un bâtiment
| Les composants type d’un bâtiment | |
|---|---|
| 1- Fondations 2- Soubassement 3- Dallage 4- Murs de façade 5- Murs pignons 6- Murs de refend 7- Plancher 8- Conduit de fumée 9- Charpente 10- Couverture 11- Plafonds 12- Doublage de murs extérieurs |
13- Isolation thermique des combes 14- Cloisons de distribution 15- Menuiseries de baie (fenêtre, porte-fenêtre, porte d’entrée, porte de service, porte de garage) 16- Enduits 17- Linteau 18- Lucarne 19- Faîtage 20- Gouttière a- Béton de propreté b- Semelle filante en B.A c- Soubassement en blocs pleins d- Planelle « rive de dallage » |

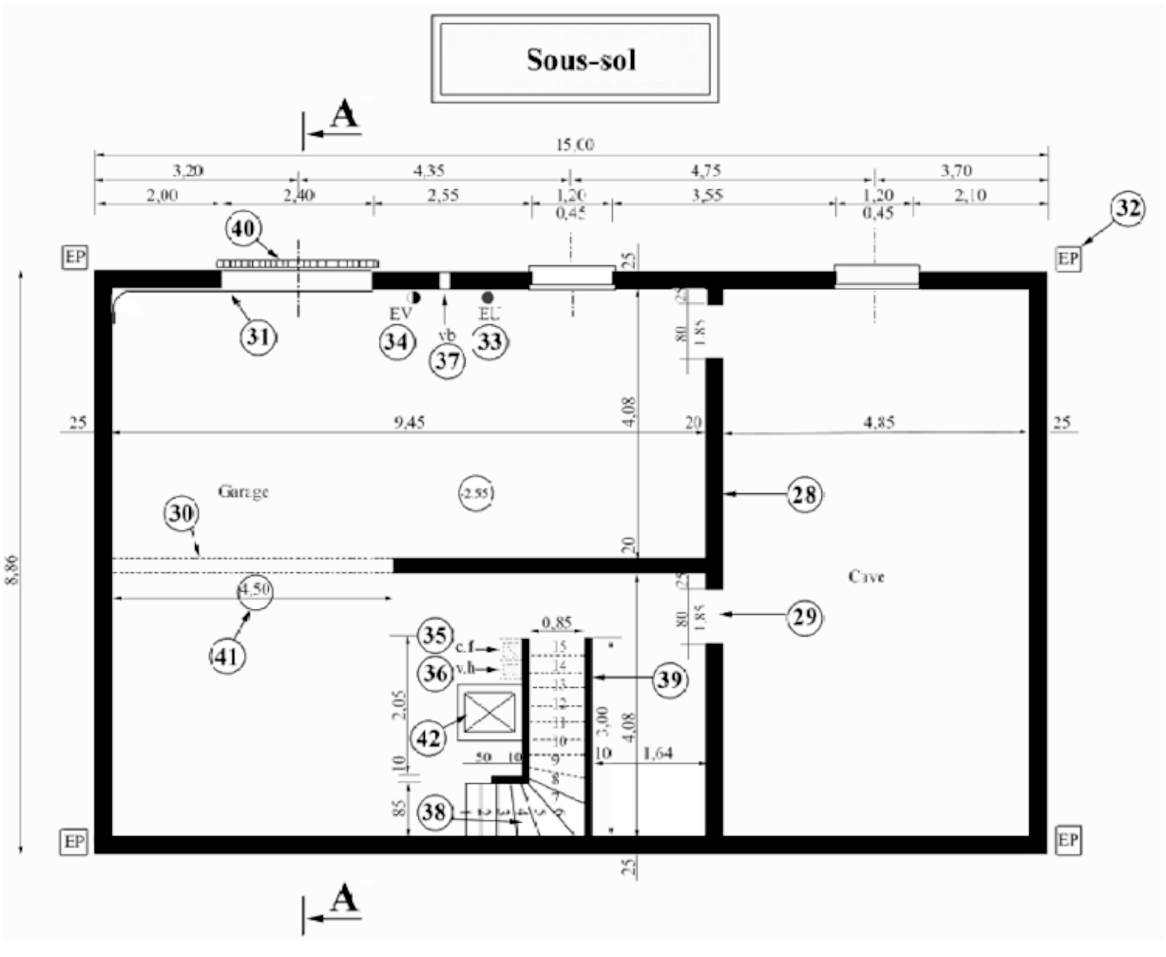

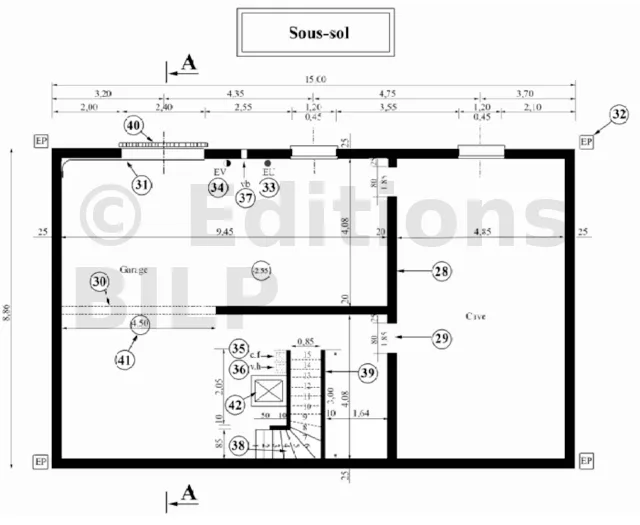

Comment lire un plan de sous sol
| Comment lire un plan de sous sol | |
|---|---|
| 28- Mur de refend 29- Passage libre 30- Poutre en BA 31- Porte coulissante 32- Regard d’eau pluvial 33- Attente eaux usées 34- Attente eaux vannes |
35- Conduites de fumée (CF) 36- Conduit de ventilation haute (VH) 37- Ventilation basse (VB) 38- Mur d’échiffre 40- Caniveau 41- Portée de la poutre 42- Socle pour Chaudière |

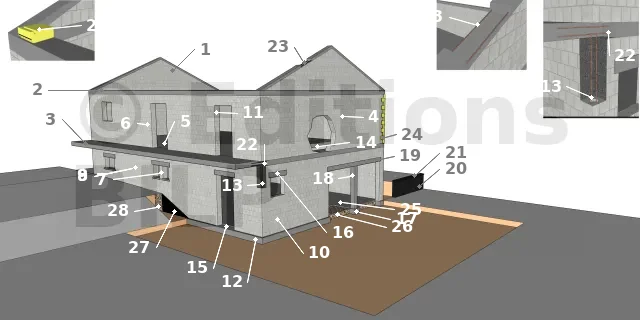

Les termes et les appellations des éléments de structure d’un bâtiment
| Les termes et les appellations des éléments de structure d’un bâtiment | |
|---|---|
| 1- Pignon 2- Corniche 3- Balcon 4- Plein mur 5- Dalle 6- Jambage 7- Meneau 8- Trumeau 9- Appui 10- Allège 11- Tableau 12- Semelle filante 13- Chaînage vertical 14- Trémie |
15- Seuil 16- Linteau en BA 17- Semelle isolée 18- Poteau en BA 19- Poutre en BA 20- Mur de soutènement 21- Tablette couvertine 22- Chaînage horizontal 23- Chaînage rampant 24- Chaîne d’angle 25- Dallage 26- La forme ou hérisson 27- Mur de soubassement 28- Drainage |
Comment lire un plan de niveau
| Comment lire un plan de niveau | |
|---|---|
| 43- Mur de façade (périphérique) 44- Isolation 45- Cloison de doublage 46- Seuil de porte 47- Cloison de distribution 48- Cote totale extérieur 49- Cote entre axes des baies |
50- Cotes des trumeaux 51- Cote de niveau 52- Dimensions des portes intérieurs 53- Dimensions nominales des baies : 1,40 m larguer – 1,35 m hauteur 54- Trappe d’accès au comble |
Lecture d’une coupe
| Lecture d’une coupe | |
|---|---|
| 55- Fermette 56- Tableau 57- Mur d’allège 58- Semelle continue 59- Plancher 61- Dalle 62- Hauteur d’allège |
63- Hauteur sous plafond 64- Hauteur des baies 65- Isolations des combles 66- plafond 67- Retombé 68- Linteau |
La représentation d’une façade principale
La représentation d’une façade postérieur
| La représentation d’une façade principale | |
|---|---|
| 1- Trumeau 2- Baie porte d’entrée 3- Baie porte-fenêtre 4- Baie de fenêtre 5- Volet plein 6- Souche de cheminée |
7- Couronnement 8- Faîtage 9- Outeau triangulaire 10- Rive toiture 11- Gouttière |
| La représentation d’une façade postérieur | |
|---|---|
| 12- Baie porte de garage 13- Terrain fini (TF) 14- Pane de toiture 15- Appui de fenêtre 16- Vasistas |
17- Fondation 18- Talus 19- Rampe d’accès 20- Mur de soubassement |
La représentation d’une façade latérale
21- Tuile faîtière
22- Pignon
23- Panne sablière
24- Panne intermédiaire
25- Panne faîtière
26- Débord toiture
27- Mur du sous-sol
