L’utilisation des différents traits sur les plans

Claude PRECHEUR

Dans chaque plan, l’utilisation des traits a son importance. En effet, afin d’assurer une lecture précise et systématique, une convention existe pour que tous les plans soient dessinés de manière uniforme.

Voici un extrait gratuit du guide de construction :

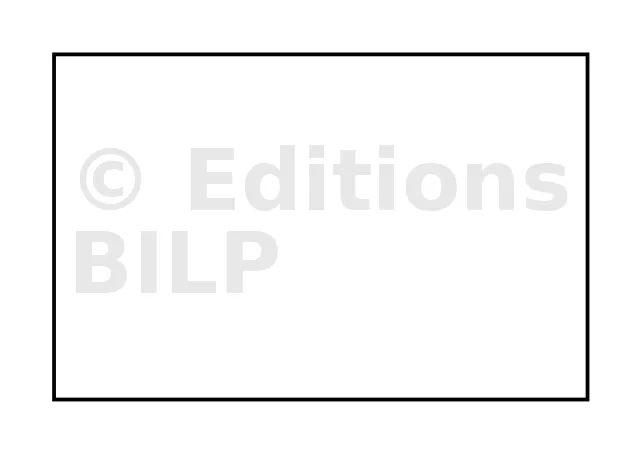

Trait continu fort
Trait continu fort
Trait continu renforcé
Trait continu renforcé

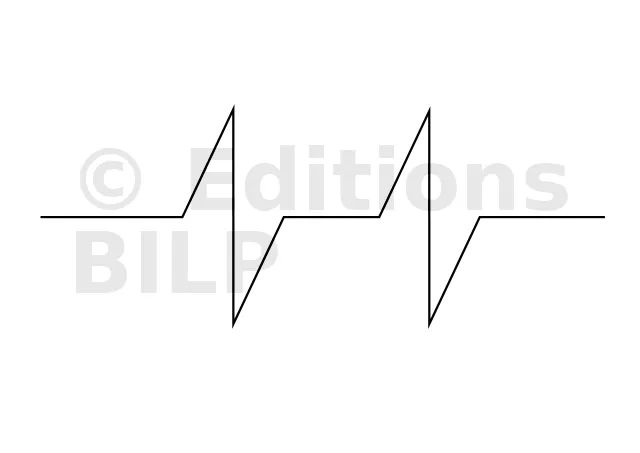

Trait fin en zig zag
Trait fin en zig zag
Trait continu fin
Trait continu fin

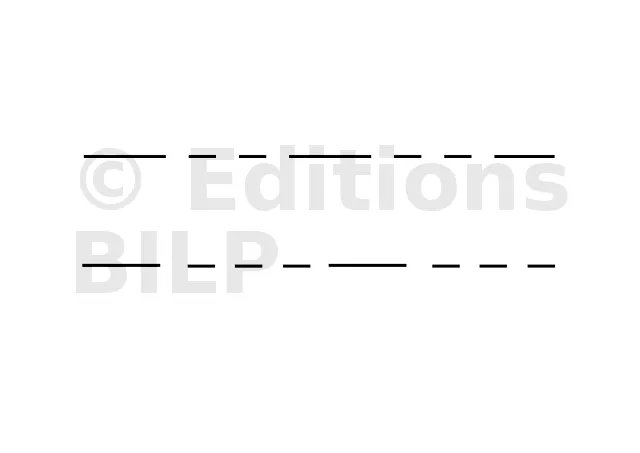

Trait mixte fin
Trait mixte fin

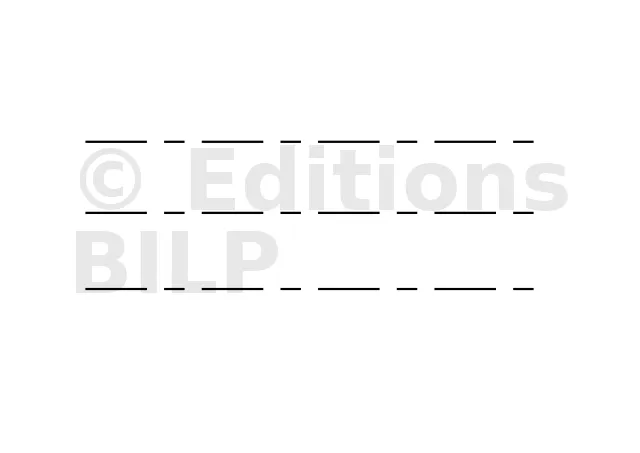

Trait mixte fort
Trait mixte fort

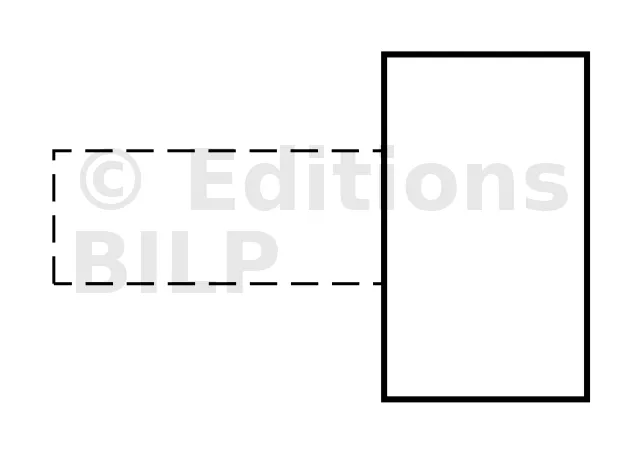

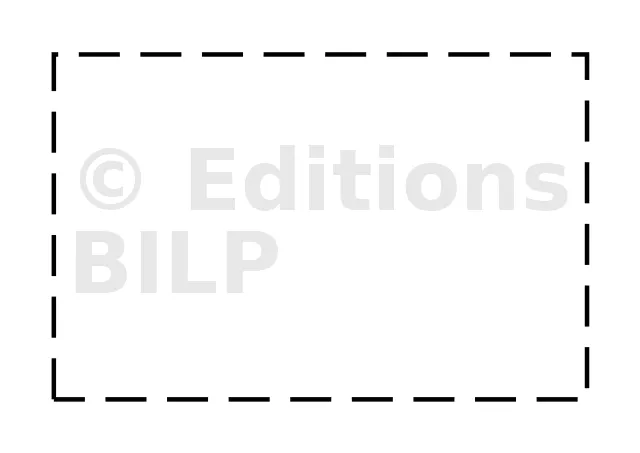

Trait interrompu fort
Trait interrompu fort
Trait interrompu fin
Trait interrompu fin

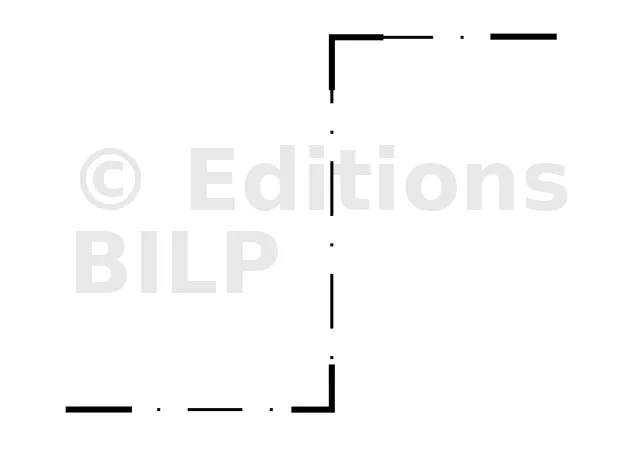

Trait mixte fin renforcé aux extrémités
Trait mixte fin renforcé aux extrémités
Trait mixte fin renforcé à deux ou trois tirets
Trait mixte fin renforcé à deux ou trois tirets

Contours des éléments à éliminer ou pour désigner des canalisations.


L’utilisation des traits

Trait continu fort
Trait continu fort

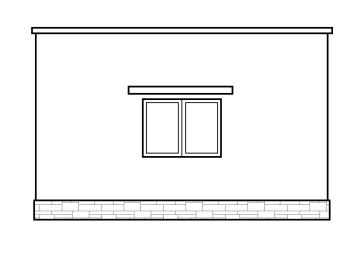

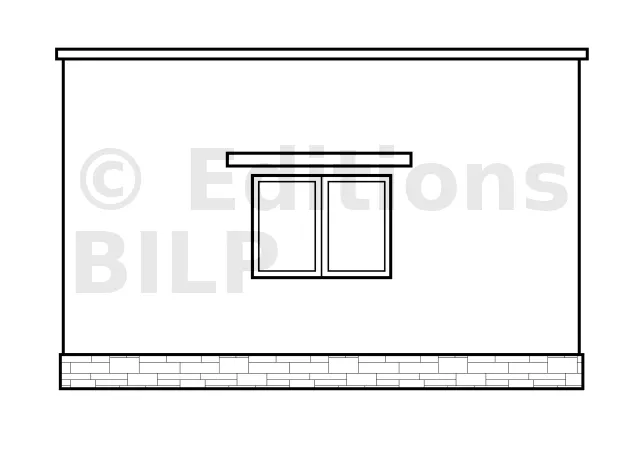

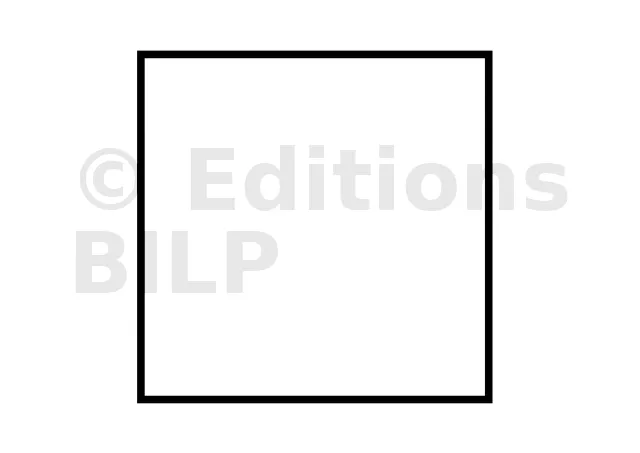

Le trait continu fort représente les contours vus d’une pièce ou d’une façade de bâtiment.

Trait continu renforcé
Trait continu renforcé

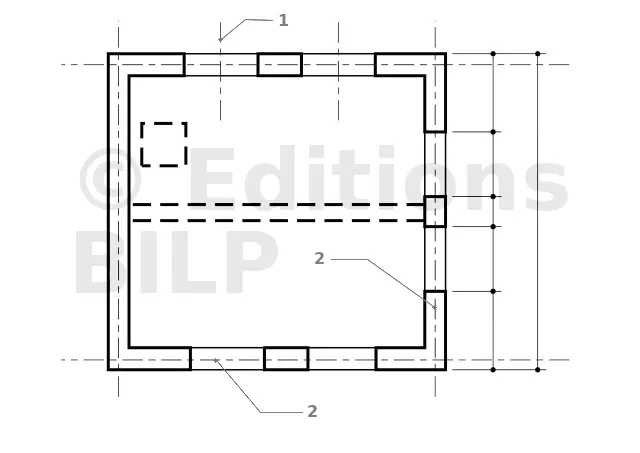

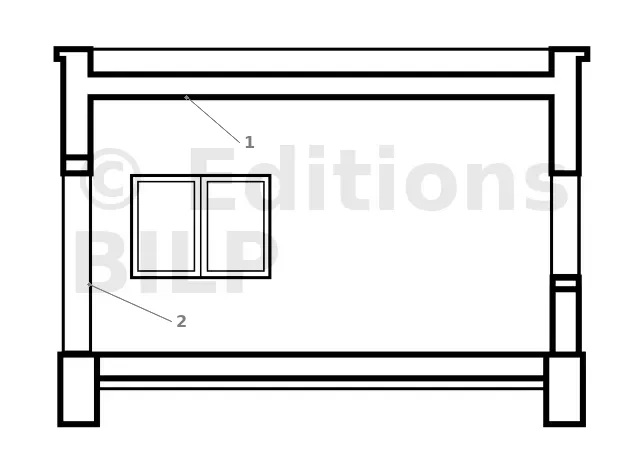

1. Le contour des parties coupées sont en trait continu renforcé.
2. Les arêtes vues en arrière du plan de coupe sont en trait continu fort.

Trait continu fin
Trait continu fin

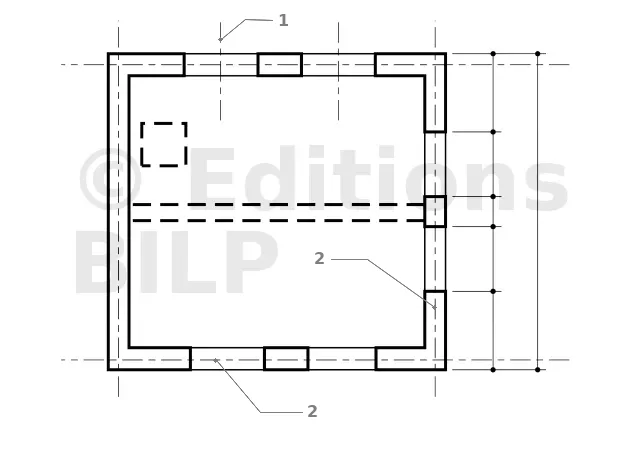

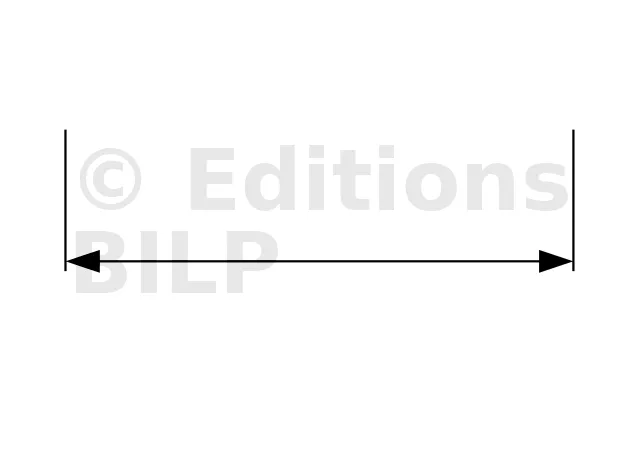

1. Les lignes de cote sont en trait continu fin.
2. Les ligne d’attache sont en trait continu fin.



Trait zig zag
Trait zig zag

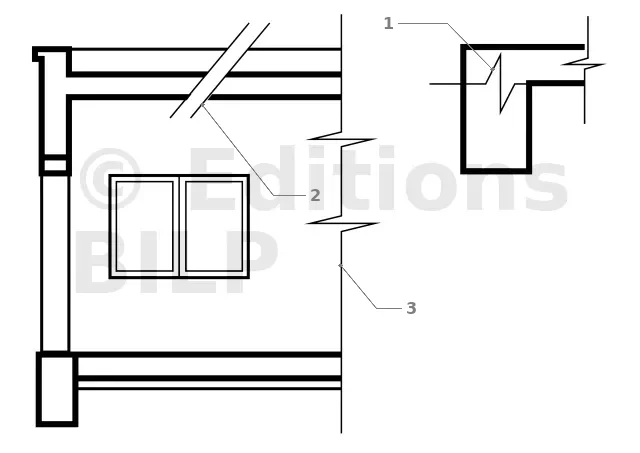

1. Le trait fin en zig zag indique l’arrêt de bétonage sur un plan de coffrage.
2. Les deux barres obliques représentent une brisure ou une coupure. Elles sont utilisées lorsqu’une pièce est trop grande pour être représentée sur la feuille de dessin. Ce sont les deux extrémités de la pièce qui sont représentées, limitées chacune par une barre.
3. Le trait en zig zag est une ligne brisée qui est parfois utilisée pour indiquer les limites d’une pièce lorsqu’elle est trop grande pour être représentée intégralement sur la feuille de dessin. Ceci indique que la pièce continue au-delà de la section dessinée.

Trait interrompu fort
Trait interrompu fort

1. Sur un dessin d’une pièce, ce trait interrompu fort représente les contours des arêtes cachées. Sur un plan de bâtiment, il représente une trappe d’accès au comble ou au plafond.
2. Sur un dessin d’une pièce, ce trait interrompu fort représente les contours des arêtes cachées. Sur un plan de bâtiment, il représente une poutre du niveau supérieur.


Trait mixte fin
Trait mixte fin

1. Le trait mixte fin représente le plan de symétrie et l’axe de révolution d’une pièce.
2. Le trait mixte fin représente les axes des murs sur un plan de fondation.

Trait mixte fin et renforcé aux extrémités
Trait mixte fin et renforcé aux extrémités

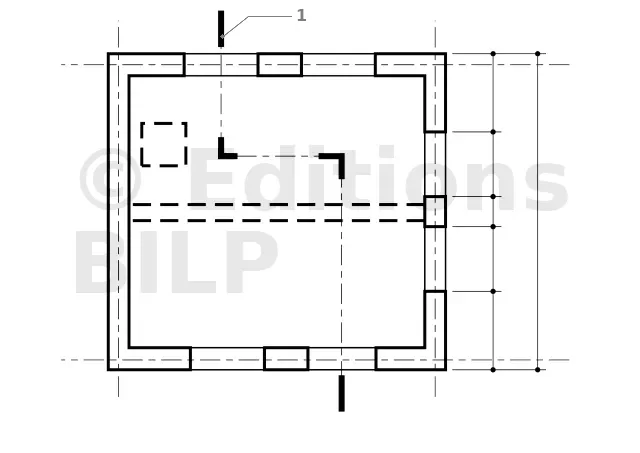

Le trait mixte fin et renforcé aux extrémités représente le tracés de plan de coupe sur un plan de bâtiment.

[...]
