Les différentes vues et leurs correspondances

Claude PRECHEUR

Projections d’un objet

Pour comprendre les dessins, il faut tout d’abord comprendre la façon de voir et d’interpréter :

  • la représentation des formes ;
  • la disposition ;
  • la désignation des vues.

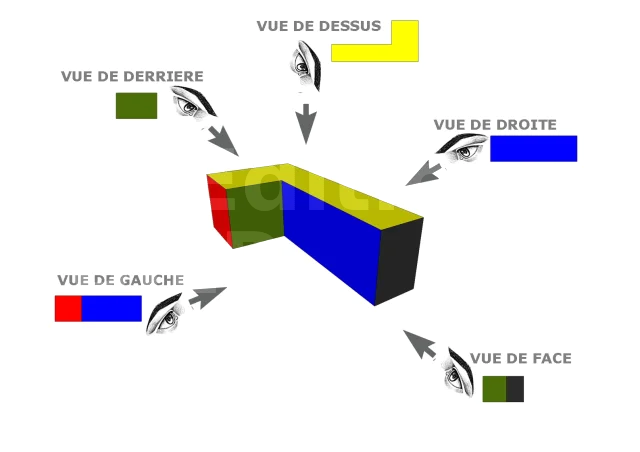

    Comment se placer pour obtenir les différentes vues ? La vue de face est celle qui donne, en général, le plus d’informations quant à la forme et aux dimensions de l’objet.

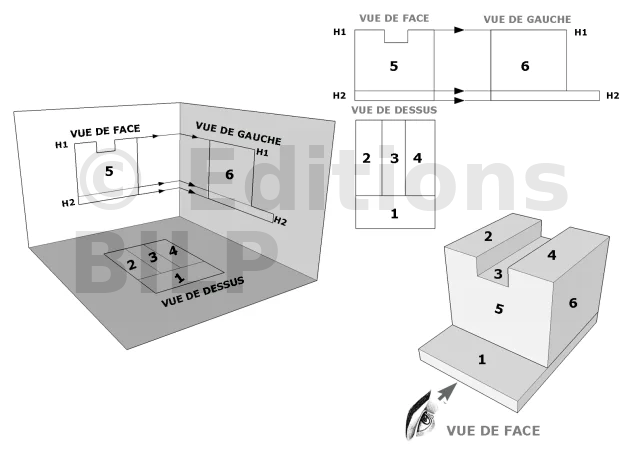

Correspondance horizontale

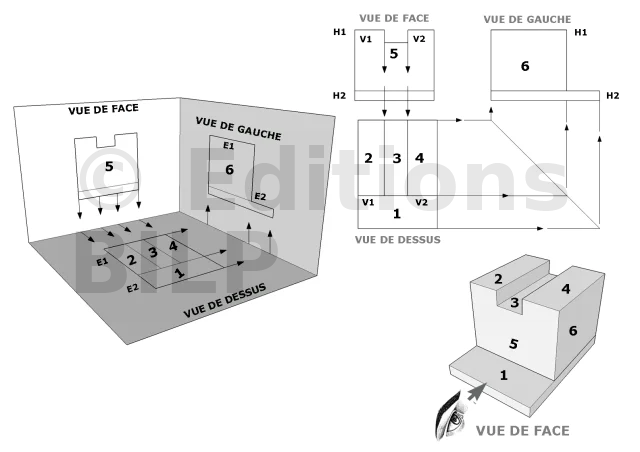

En dessin pour définir les vues de côté, il faut se placer à l’intérieur de la pièce. La vue de gauche se dessinera à droite et vis et versa.

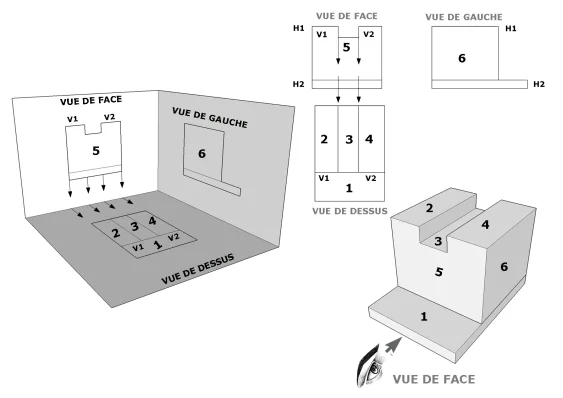

La vue dessus se dessinera en dessous.

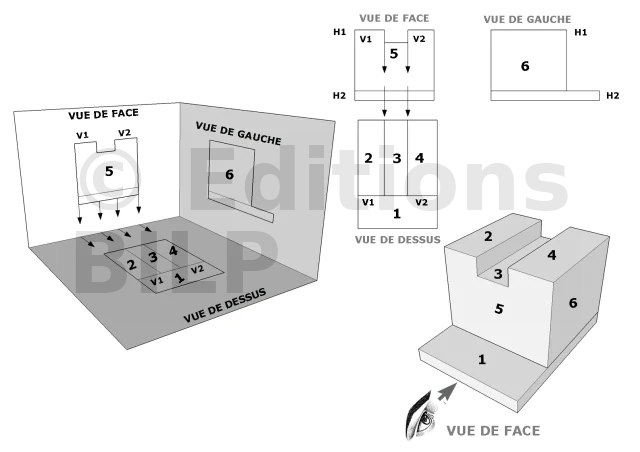

Correspondance verticale
Correspondance verticale
Essayez de vous repérer

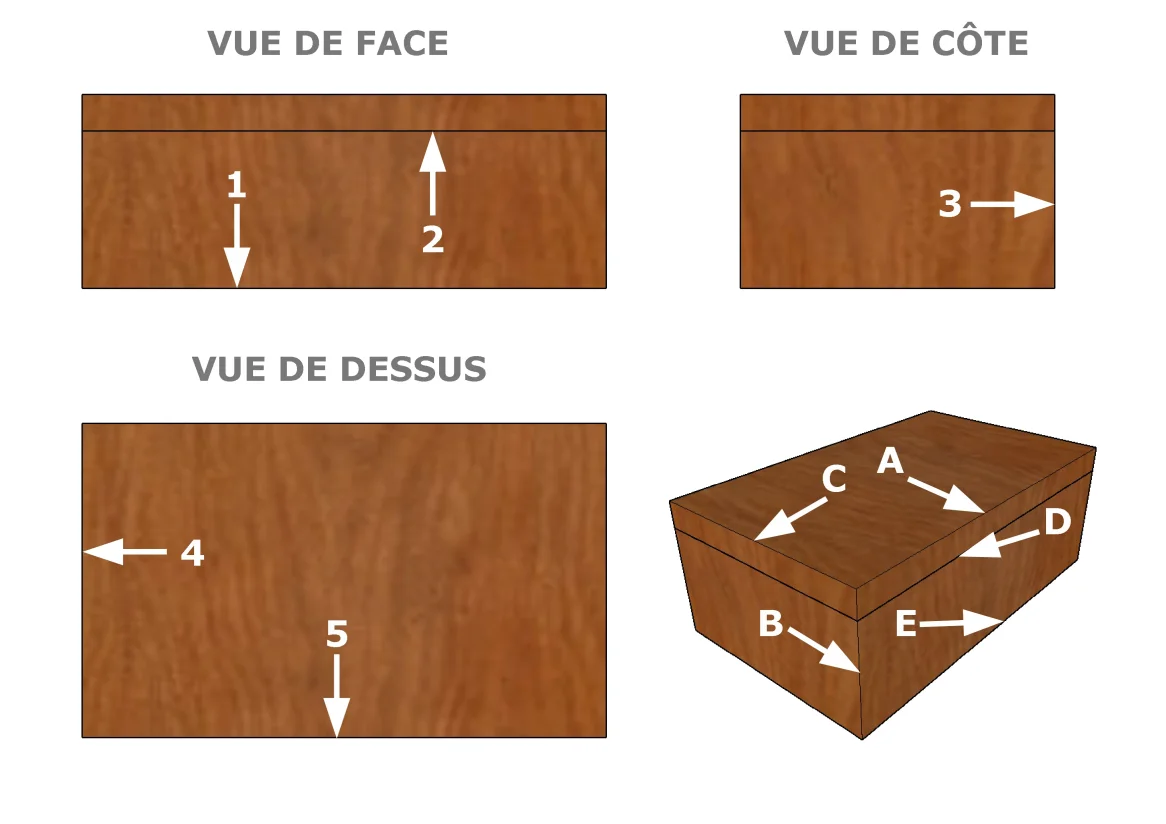

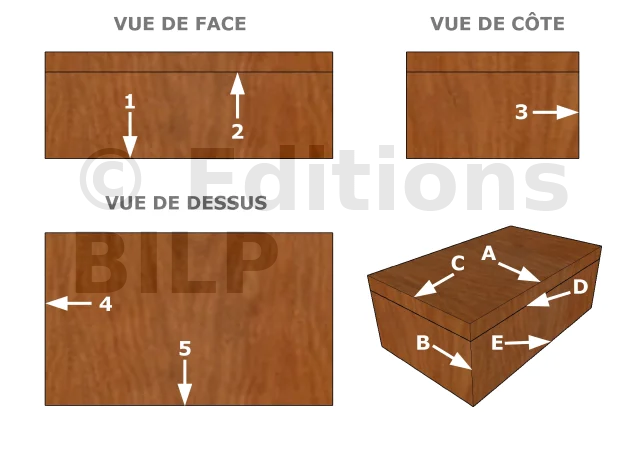

Plaçons des lettres sur des arêtes de cette caisse en perspective, mettons des numéros sur ces mêmes arêtes sur les différentes vues et retrouvons la correspondance.




[titre]
RÉPONSES
[texte]
L’arête N° 1 correspond à la grande arête basse de la caisse sur la vue de face qui correspond à l’arête [trou]E[texte] de la perspective.
L’arête N° 2 correspond à la grande arête de la base du couvercle sur la vue de face qui correspond à l’arête [trou]D[texte] de la perspective.
L’arête N° 3 correspond à l’arête verticale droite de la caisse sur la vue de côté qui correspond à l’arête [trou]B[texte] de la perspective.
L’arête N° 4 correspond à l’arête de côté du couvercle de la ca[...]
