L’implantation et les fondations

Claude PRECHEUR

But de l’implantation

Elle sert à matérialiser sur le terrain l’emplacement de la construction. Murs de façades, murs de refend, poteaux. Nous avons besoin pour réaliser une implantation, de plusieurs plans : plan de situation, plan de masse, la vue en plan du 1er niveau, plan de fondation, plan de coupe. Mais aussi de références comme un alignement par rapport à la limite de propriété ou bordure de trottoir etc..., et d’un repère de hauteur, dessus de bordure, plaque d’égout, axe de rue, etc...
Suivant le plan de masse et les côtes du géomètre, il faut définir l’emprise du bâtiment et repérer le point zéro qui servira de référence tout le long du chantier. L’emprise de la plate-forme doit être plus large d’au moins 1 m de chaque côté de la construction. Par rapport à cela, le terrassement de la plate-forme peut commencer.

IMPORTANT : Il faut tout de suite stocker, à un endroit qui ne gênera pas, toute la terre végétale que l’on réutilisera au moment de faire les espaces verts en fin de chantier ainsi que les remblais nécessaires.

Implantation des fouilles

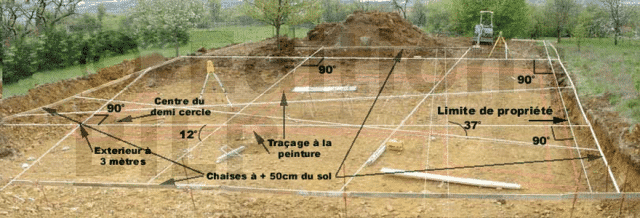

Implantation du bâtiment

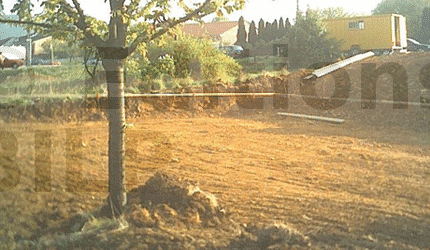

Le terrassement de la plate-forme à moins 40 cm du sol fini.
Il faut tout d’abord installer les chaises de niveau sur elle-même et entre elles. Elles sont constituées de piquets et planches où l’on installe des repères pour la fixation des cordeaux. Il ne faut pas planter plusieurs clous pour un même mur. Sur les murs de façades une pointe uniquement sur l’extérieur et pour les murs de refends une pointe dans l’axe. Ce qui évite de se tromper de pointe au moment de tirer les cordeaux.

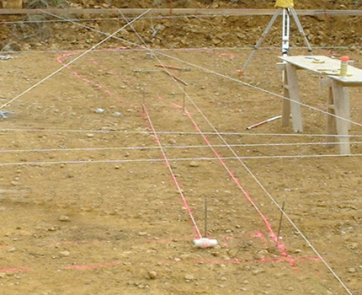

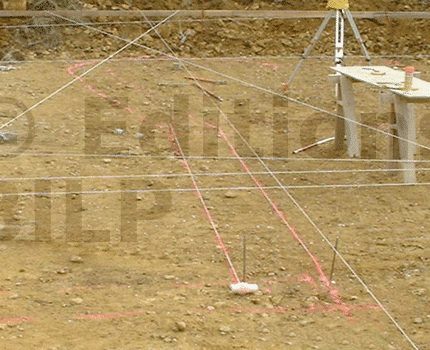

Traçage des fouilles

Une fois l’implantation effectuée, vous pouvez procéder au traçage des fouilles. Les cordeaux sont tendus, il suffit de reporter à l’aide d’un fil à plomb d’axe, l’extérieur du mur et ajouter le débord nécessaire.
Planter un piquet à chaque extrémité, tendre un cordeau au sol entre ces piquets, tracer à la peinture ou au plâtre ou au ciment, reporter la largeur de fondation, puis renouveler l’opération.

Terrassement des fouilles


L’engin qui terrasse doit être guidé afin de bien suivre le traçage et que la hauteur des fondations soit respectée.
Le nettoyage et le réglage du fond des fouille se fait manuellement

Les dimensions des fouilles sont de 50 cm de large et 50 cm de profondeur afin d’être hors gel. Ensuite, il faut planter des piquets de hauteur de béton tous les 2 à 2,50 m, à l’aide de niveau à lunette ou laser ou de niveau à eau ou encore avec une règle et un niveau.


Les semelles filantes

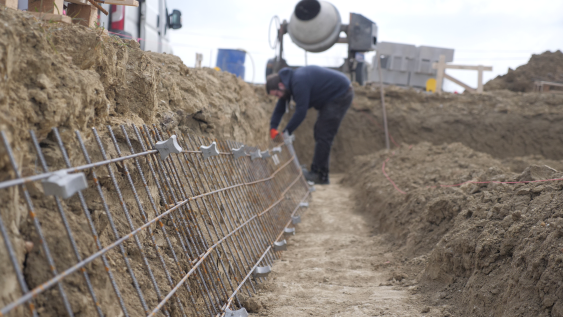

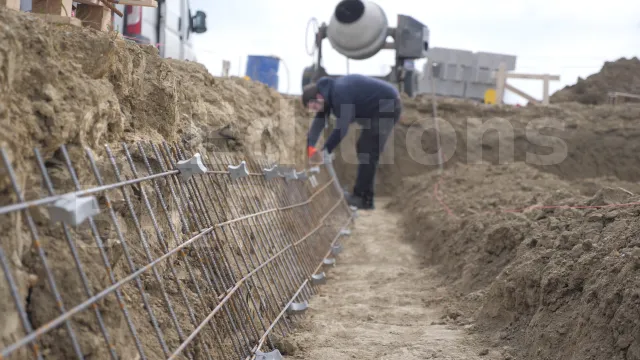

Pose des semelles filantes

La pose des semelles 4 barres doit se faire avec recouvrement 40 fois le diamètre, ces semelles sont posées sur des cales afin d’éviter le contact direct des aciers avec le sol d’assise. Ensuite, vous devez poser des attentes de raidisseurs sur les semelles avec des cordeaux d’implantation, pour avoir la meilleure mise en place de ces aciers.

Le bétonnage

Le bétonnage s’est effectué au camion toupie avec tapis. Une fois que le réglage du béton, jusqu’à la hauteur voulue soit les piquets de repère, est terminé, Il faut procéder en[...]
