Les poteaux
Le poteau BA (Béton armé)
Les poteaux supportent les charges verticales. Ils servent de chaînages verticaux, ils contribuent à la stabilité de la construction. Les poteaux BA sont des éléments porteurs verticaux avec armature incorporée. Ce sont les points d’appui et les éléments porteurs de l’ ossature et transmettent des charges concentrées. Ils servent à supporter les poutres, les linteaux, les planchers. Ils travaillent surtout en compression, mais ils doivent également résister à des efforts horizontaux et obliques, ce qui les fait travailler en flexion. C’est pourquoi l’armature est composée de barres longitudinales, de cadres, et éventuellement d’étriers en armature transversale (voir la rubrique les plans de ferraillages).
Par exemple, pour un poteau avec une hauteur plus de 3,00 m et une section de béton 20 x 20 cm. L’acier sera constitué de quatre tors de 10, cadres tors de 6 espacés tous les 15 cm. Ce poteau pourra recevoir la charge maximale de 29 000 Kg (29 tonnes).

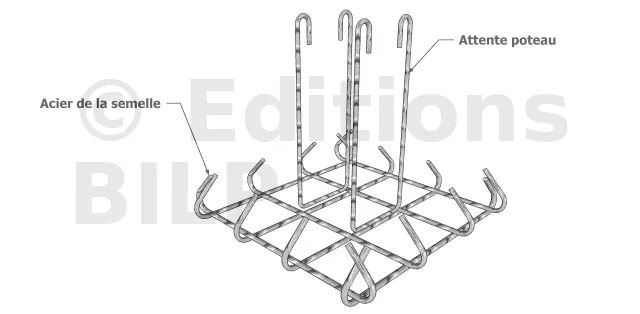

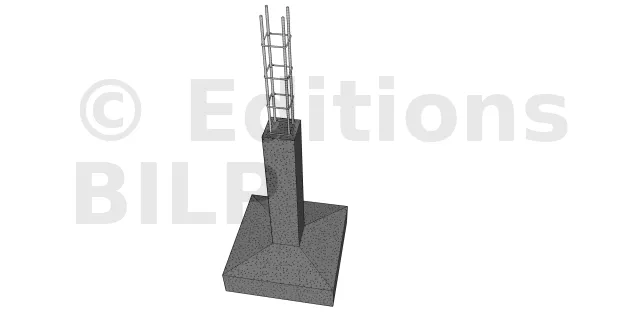

La fondation d’un pilier ou d’un poteau est réalisée en utilisant une semelle isolée qui travaille dans les deux directions. Cette technique permet de tendre la partie inférieure de la fondation dans les deux directions, créant ainsi un quadrillage porteur grâce aux armatures préfabriquées.
À Savoir ! L’enrobage des aciers sera de 2,5 cm mini, plus si le poteau est enterré ou au bord de mer. |
---|

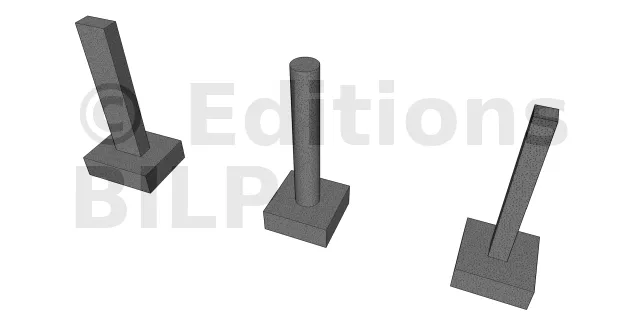

On peut trouver trois sortes de poteaux BA.

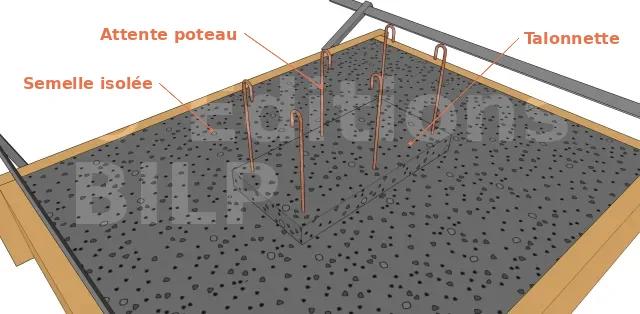

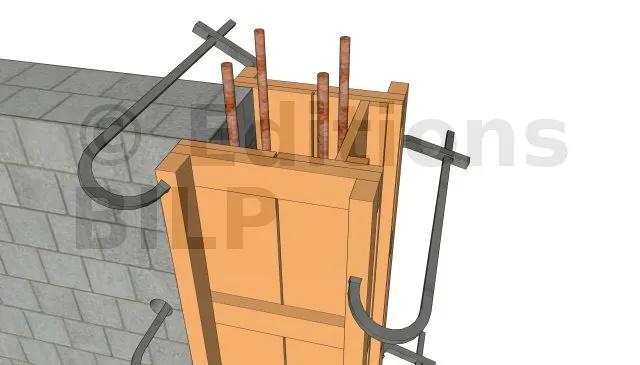

Pour les poteaux isolés, l’implantation doit être précise et d’équerre. Le traçage se fait sur les semelles ou le plancher à l’aide d’une ligne bleue. Une talonnette ou amorce de 4 cm facilite la stabilité. La rigidité des panneaux de coffrage se fait à l’aide de raidisseurs horizontaux et verticaux. La stabilité de l’ensemble se fait avec des contrefiches en bois ou étais tirant poussant. (Voir coffrage dans béton armé).
Le bétonnage se réalisera par couche de 60 cm avec vibration, et l’arase sera à la hauteur sous poutre moins quelques millimètres. Dans les ossatures poteaux-poutres, les arêtes sont généralement chanfreinées, ce qui évite d’avoir des arêtes vives et rend le coffrage plus étanche, réduisant ainsi la perte de laitance.

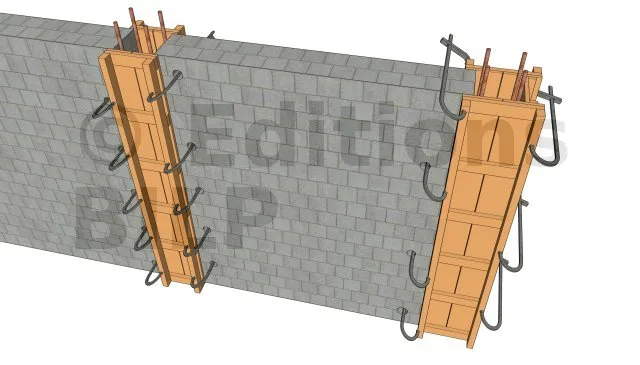

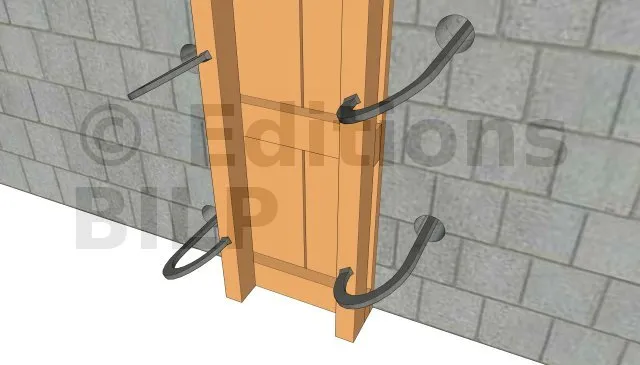

À savoir ! Le coffrage dans la maçonnerie reste un peu plus facile, dans la mesure où nos points d’appui et de serrage sont le mur maçonné. |
---|
Poteau rond en carton

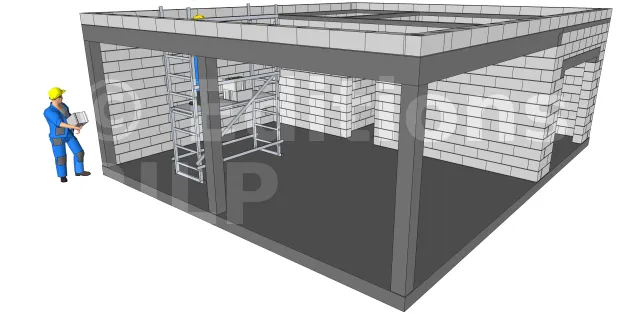

Coffrage à l’aide de tours échelle. Une fois la talonnette réalisée en béton à l’aide dâ[...]
