Le monomur

Claude PRECHEUR

Les briques monomur

Brique de base

R 37,5 ou 30 x 24,9 x 25

Poteau

R 37,5 ou 30 x 24 x 25

Linteau - chaînage

T 37,5 ou 30 x 24 x 25

About 24
About 19


Chaînage horizontal
Linteau

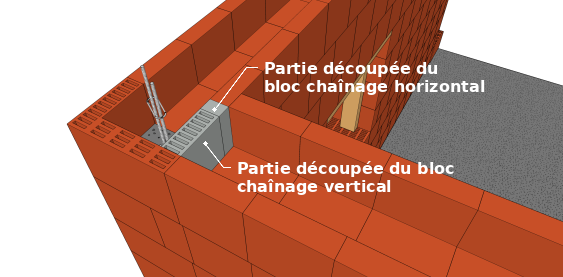

Raidisseur vertical en angle
Tête de plancher avec about TH7


Outillage et matériel de montage

Niveau laser Platine de mise à niveau (facultatif)
Niveau à bulle (mini 60 cm) Malaxeur
Bétonnière Seau de maçon
Joint colle et sable Maillet en caoutchouc
Règle de maçon (3 et 4 mètres) Scie alligator
Rouleau distributeur de colle Électricité

Maçonnerie roulée (mode opératoire)

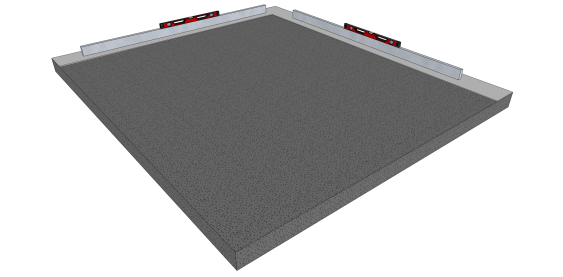

Réalisation d’une arase étanche

Elle s’effectue à l’aide d’une règle en confectionnant un lit de mortier sur la périphérie de l’habitation posée et mise à niveau avec ou sans platines. Pour cela trouvez le point le plus haut de la dalle avec le niveau laser. Posez et réglez le jeu de platines ou des guides parfaitement de niveau.

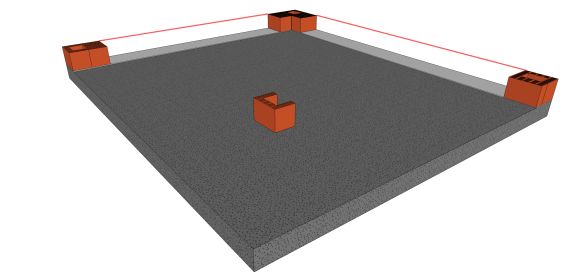

Pose du premier rang

Mettre en place les briques poteaux et réglez l’horizontalité à l’aide du niveau à bulle. Posez les briques de base en alignement du cordeau à l’aide d’un maillet en caoutchouc et contrôlez l’horizontalité globale du rang à l’aide d’une règle de maçon de 4 m.

Pose de la première rangée

La mise en place du chaînage d’angle est réalisée à l’aide de la brique poteau ou d’angle qui dispose d’une réservation permettant de coffrer les chaînages en béton armé traditionnel. Posez ensuite la rangée en alignant à l’aide du cordeau.


ATTENTION ! La mise en œuvre d’un premier rang parfaitement de niveau est l’une des clefs de la réussite pour la réalisation d’un ouvrage de qualité. Respectez ce principe, et les rangs suivants se poseront sans grandes difficultés. Les joints verticaux sont obligatoires en zone sismique

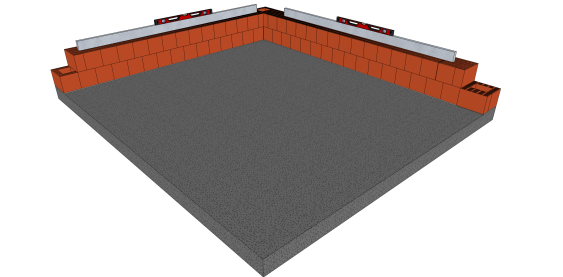

Pose de la deuxième rangée
  • Préparation du mortier colle pour joints minces : mélangez environ 7 à 8 litres d’eau par sac de 25 kg (suivant le fabricant) jusqu’à l’obtention d’un mortier homogène. On réalise environ 20 m² avec 1 sac de mortier colle. Un mélangeur sur une perceuse suffit à confectionner cette colle pour joints minces.
  • Application : pour réaliser ce joint, appliquez le mortier à l’aide d’un rouleau distributeur (environ 3 mm). Pas plus que 2 mètres d’avance.
  • Pose du second rang : renouveler l’opération en croisant les briques d’une demie. L’angle sera alors dans le sens inverse du précédent. Les briques suivantes s’ajusteront automatiquement sur le rang grâce aux tenons mâle-femelle et le travail sera facilité par les poignées de préhension.

Posez les briques intermédiaires sur le joint de mortier colle et alignez-les de niveau.

À SAVOIR ! Pour reboucher un interstice entre 2 produits (dans le cas d’une coupe), vous pouvez réaliser un calfeutrement vertical à l’aide du mortier joint mince mélangé à 50/50 avec du sable. Les briques se découpent facilement à l’aide d’une scie électrique spécialement conçue à cet effet.


Malaxeur sur perceuse
Pose du mortier colle à l’aide d’un rouleau
Découpe à l’aide d’une scie alligator


Réalisation des linteaux

Des briques spéciales linteaux permettent de coffrer de façon simple les linteaux d’ouverture. Ils disposent d’une section de chaînage aux normes voulues. Il se posent sur un fond réglé au bon niveau ou la réalisation d’un linteau peut s’effectuer à l’aide d’un linteau d’une seule pièce qui se pose directement sur le produit au mortier pour joints minces ou au mortier bâtard en fonction du calepinage de la structure et étayé en son milieu (suivant le fabricant). Il existe également des éléments complémentaires tel que le coffre linteau pour volet roulant.
ATTENTION ! Le chaînage du coffre linteau sera coulé en continuité avec le chaînage périphérique.


Les chaînages horizontaux

Ils sont réalisés en utilisant des briques linteaux en fonction du calepinage de la structure.

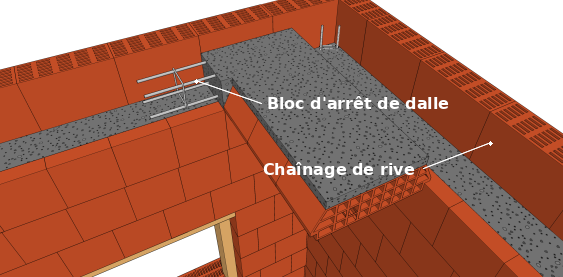

Le coffrage de rive du plancher

Le coffrage du plancher se réalise à l’aide de la brique d’arase et la brique de rive. Cette dernière assure un bon traitement des ponts thermiques par sa capacité d’isolation. Ces deux éléments sont posés au mortier colle à joint mince.


Quelques exemples


[...]
