Les murs en pierre de taille et composite

Claude PRECHEUR

Généralités

Qu’appelle-t-on pierres de taille ?

Il s’agit de blocs de pierre appareillés, de fortes dimensions donnant des hauteurs d’assise de 30 à 80 cm (voir plus) et de forme géométrique. Ces éléments dont le parement plan ou courbe peut être traité, sont utilisés comme matériau porteur ou d’habillage.

On peut distinguer 3 styles de pierres de taille :

  • la pierre massive (monument)
  • La pierre pré-taillée en éléments standard dont le format varie de 40 x 30 x 20 à 200 x 60 x 30
  • La pierre pelliculaire, la plaque épaisse de 2 à 6 cm, son format varie 60 x 40, 80 x 50 et 100 x 60 son poids varie de 25 à 75 kg


Mise en oeuvre

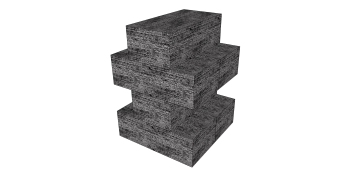

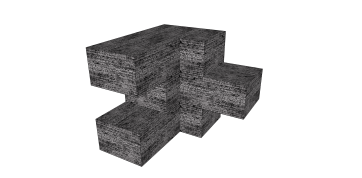

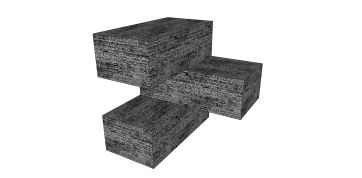

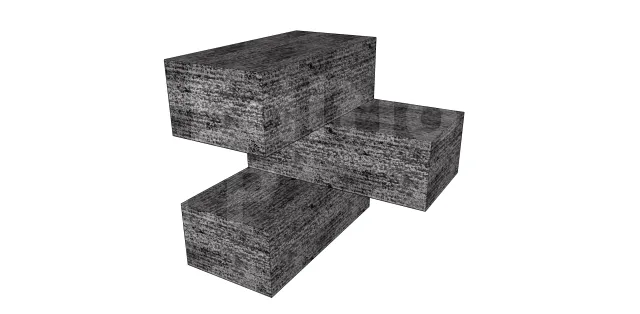

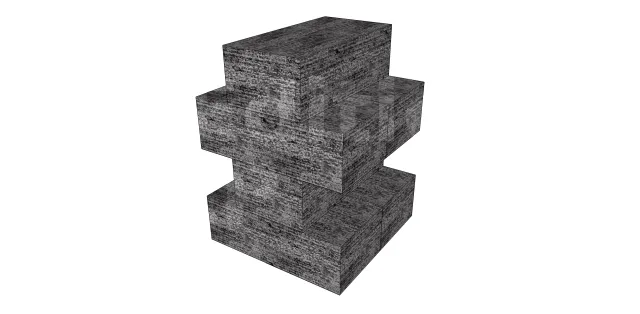

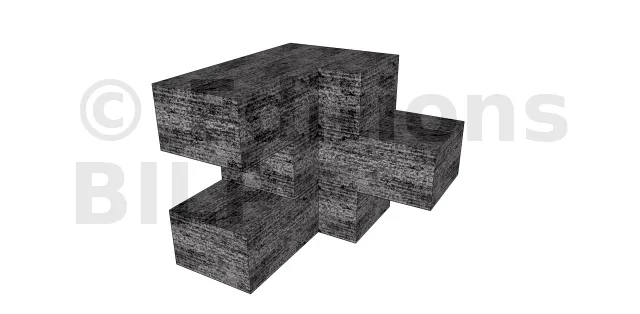

Nous ne parlerons pas de grosses pierres qui ne se fait que sur monuments historiques où leur manipulation ne se fait qu’avec une grue ou appareil de levage. En général les pierres se posent sur cales d’épaisseur avec hourdage au mortier joint vertical 10 mm et horizontal 15 mm. Les techniques que nous traitons là intéressent non seulement la maçonnerie de pierre de taille mais toutes les maçonneries mixtes. Les chaines d’angle sont constituées de morceaux identiques croisés pour former des harpes de liaisonnement. Les jambes diverses sont des piliers en pierres de taille intercalés dans un mur en moellons ou en briques et jouant divers rôles :


Plate bande droite

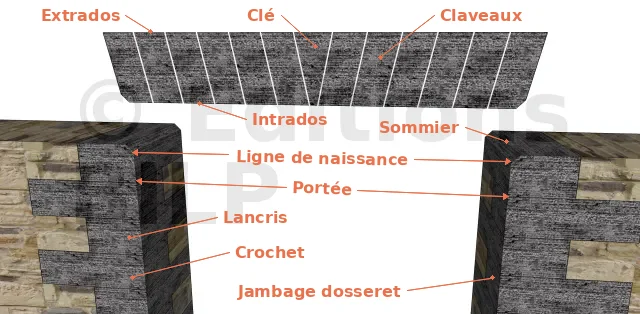

Le linteau droit ou plate bande droite est constitué de pierres aux faces de lit taillées, les claveaux, et parfaitement droites. Il nécessite le tracé d’une épure et l’établissement d’un échafaudage pour sa mise en œuvre. On commence par les sommiers et on poursuit alternativement à gauche et à droite pour terminer dans l’axe par la clé dont les joints seront matés. On doit exiger une parfaite rectitude des joints qui doivent converger vers le même centre "O" d’un arc imaginaire et tel que OA = 1,5 fois l’ouverture de la baie. Parfois les claveaux sont taillés à crossettes pour éviter tout glissement mais aussi solidarisés et raidis au moyen d’un profilé métallique encastré dans une saignée dans la face arrière ou encore déchargés par un arc en limousinerie placé au dessus de la plate bande et dissimulé par un enduit et peuvent même comporter un arrière linteau en béton armé.

Arc et voûte en pierre de taille

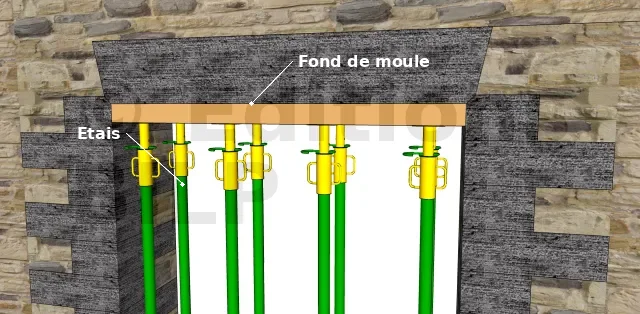

L’arc a une faible épaisseur qui est égale à celle du mur et tient lieu de linteau de baie. La voûte est plus épaisse et son plan frontal est normal aux murs porteurs, alors que le front de l’arc est parallèle à ce dernier. Leurs mise en oeuvre doivent se faire en respectant certaines règles particulières concernant notamment, l’appareillage qui doit prévoir un nombre impair de voussoirs d’épaisseur constante sur leur face d’intrados. Ensuite, les joints doivent être rayonnant selon la forme de l’arc toujours normalement à la douelle. Et pour finir, la préparation des cintres se fera au moyen d’une épure où l’on tiendra compte pour le tracé des veaux, de l’épaisseur du couchis. Si la portée est grande le cintre comportera tirant et contrefiches, il sera positionné au moyen de coins jumelés ou boite à sable ou encore des vérins hydrauliques.

À Savoir ! L’exécution outre les règles signalées, applicables à la pierre de taille, il faut noter que la mise en place de la clé doit être particulièrement soignée avec matage vigoureux des joints et le décintrement ne doit se faire qu’après durcissement suffisant du mortier et sans brutalité avec des "coins", "boite à sable" ou "vérins".

Pierre pelliculaire


  • Le revêtement accroché : c’est le système classique qui consiste après l’exécution du gros œuvre à accrocher les plaques à celui-ci au moyen d’agrafes scellées à la structure porteuse.
    - Le revêtement autoporteur : chaque dalle repose sur la précédente. La charge est reprise à chaque niveau de plancher. On utilise deux agrafes par plaques (système peu répandu).
    - Le revêtement porté : chaque dalle est indépendante et entièrement supportée par 6 agrafes.

Quelques exemples

Aujourd’hui il existe des éléments à maçonner tel que pierres d’angle, bardeau, gouttières, corniches qui embellissent nos maisons et pleins d’autres ouvrages.


Les murs composites

Cette maçonnerie nécessite deux ou plusieurs matériaux de nature et formats différents. Les buts visés sont une meilleure solidité avec une meilleure résistance aux intempéries tout en faisant des économies. Cette maçonnerie est utilisée pour la construction d’angles, têtes de murs, chaînages horizontaux et linteaux. On l’associe généralement avec des moellons bruts, pierres de taille, briques pleines, bloc ciment, et béton.

Pierre de taille moellons bruts

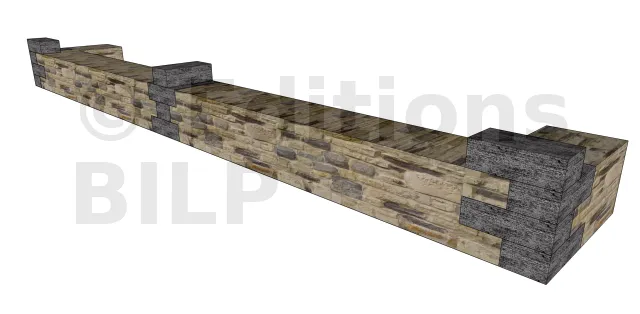

La pierre de taille forme l’ossature avec les encadrements de baies, les chaînes d’angle et intermédiaire, et les chaînages horizontaux. La Limousinerie de moellons forme le remplissage du mur. Le nombre d’assises de moellons doit correspondre à la hauteur de la pierre de taille. Celles-ci forment des harpes, elles doivent être en découpe avec les joints de moellons. Le respect du nu fini des deux matériaux suivant l’enduit prévu éventuellement.


À Savoir ! La pierre de taille peut être remplacée par du moellon d’appareil.

Maçonnerie banchée

Association de pierres au béton : C’est une maçonnerie banchée à un parement de pierres. Le maçon travaille du coté extérieur du mur, le parement intérieur est constitué d’une banche (coffrage) alignée, maintenu d’aplomb et contreventée. Au fur et à mesure du montage des assises de pierres hourdées au mortier normal, on remplit l’espace restant avec du béton bien plastique qui assure un parfait liaisonnement en épaisseur. Pour prévenir de la poussée du béton, il est recommandé de disposer du côté extérieur un panneau à clair voie solidarisé à la banche par des tiges et papillons. À l’intérieur des banches, on peut disposer des réservations pour les ouvertures de baies.

Association de pierres, mur d’agglos : Maçonnerie à parement de pierres. Le maçon travaille du coté extérieur du mur, le parement intérieur est constitué d’agglos traditionnels, dans ce cas il s’agit de blocs ciment de 15 cm. Au fur et à mesure du montage des assises de pierres hourdées au mortier normal, on accroche les pierres au mur d’agglos avec des fers au préalable, scellés dans la maçonnerie des blocs (au moins 5 au m²).
