Les pignons

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :

finition : les pignons sont les éléments de maçonnerie de forme souvent triangulaire, donnant la forme à la toiture et soutenant les pannes et le faîtage d’une charpente.
Leurs rôles sont de porter la charpente, de limiter le bâtiment en rive, d’obtenir des combles aménageables ou non.

Leurs formes dépendent de la situation géographique, du style régional, de la conception, des matériaux utilisés et de leurs versants.

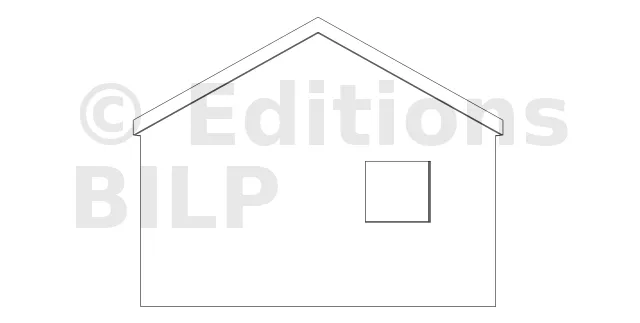

Pignon à versants égaux avec des pentes égales

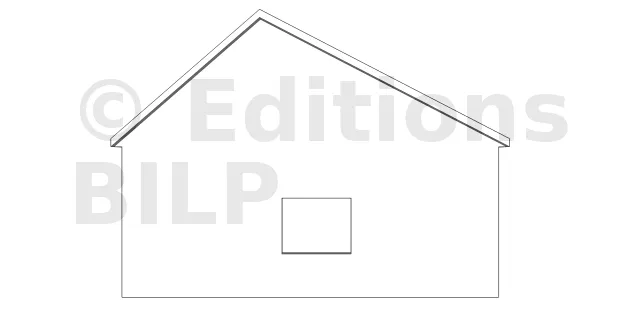

Pignon à versants inégaux avec des pentes égales.

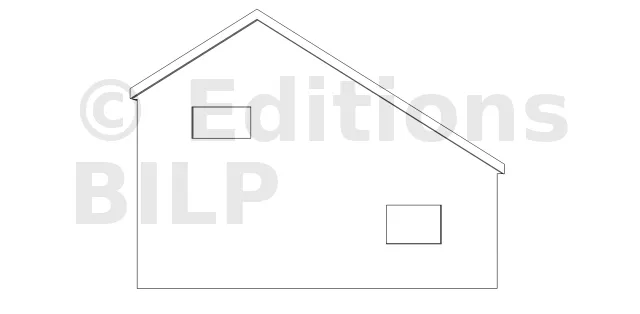

Pignon à versants inégaux avec des pentes inégales

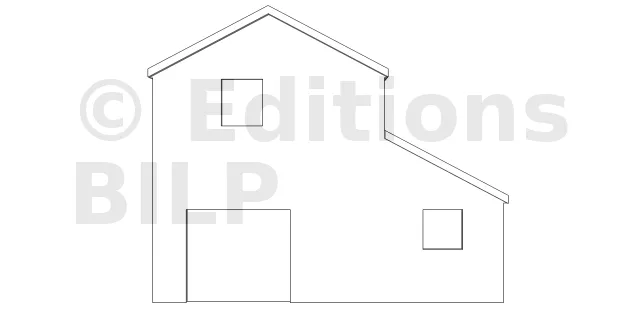

Pignon à versants égaux avec un appentis

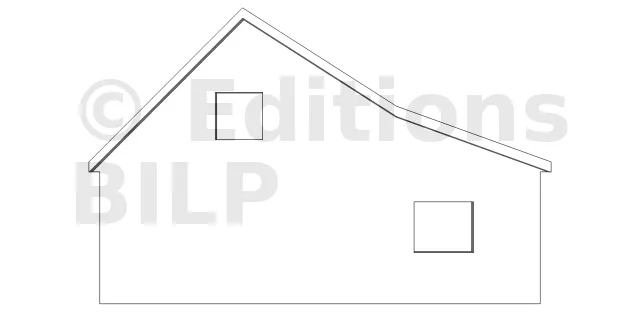

Pignon avec des pentes différentes sur un même versant
Pignon avec des pentes différentes sur un même versant


La pente

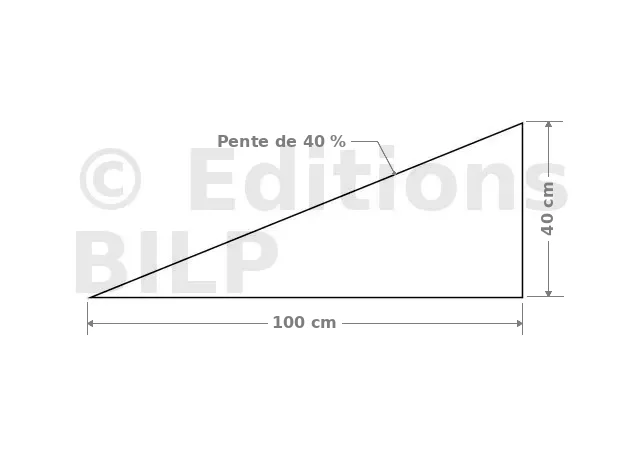

Une toiture a une pente à 40 %. Cela signifie que pour cent centimètres parcourus horizontalement, quarante centimètres sont parcourus verticalement. Un pignon dont la pente est supérieure ou égale à 100 % (45°) est appelé pignon "aiguille".

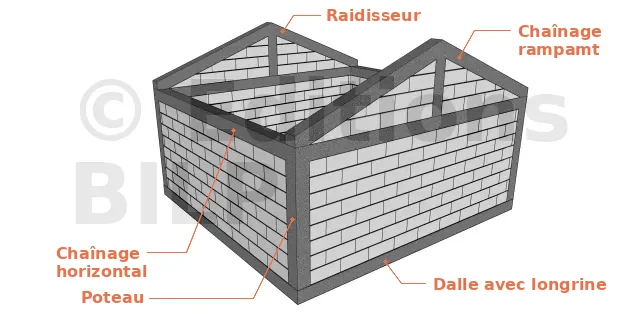

Les ouvrages en béton armé
  • Les rampants : ce sont les parties inclinées qui vont de l’égout au faîtage. Les chaînages en rampant doivent être armés comme les chaînages (épaisseur 7 cm mini).
  • Les chaînages horizontaux et verticaux
  • Les raidisseurs : ils sont disposés tous les 3 à 4 mètres et sont reliés au chaînage horizontal.
    Les cheminées sont des ouvrages souvent associés au pignon.

Mode opératoire

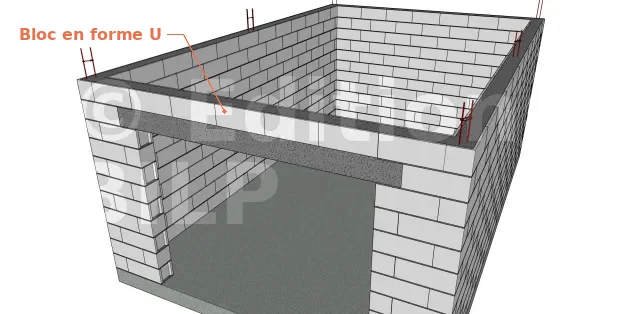

Le chaînage avec des blocs coffrants
  • Une fois que les chaînages horizontaux sont coulés dans le coffrage ou dans les blocs en forme de U, commencer le maçonnerie du pignon. Tracer l’axe du mur dans le cas d’un pignon axé.
La fermette

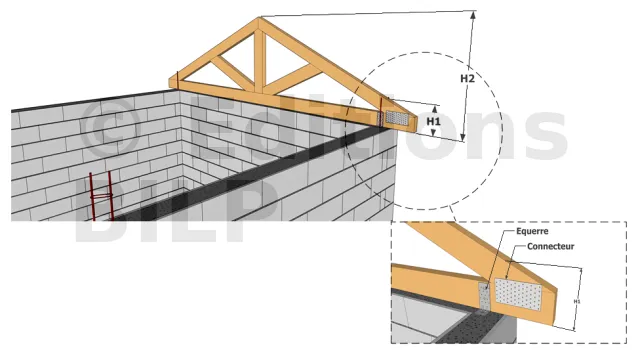

  • Si on utilise les fermettes sont sur le chantier, prendre les côtes directement sur celles-ci en veillant à bien prendre, au bon endroit la hauteur H1 (longueur de la fermette moins la longueur de votre mur divisée par deux, ce qui vous donne la longueur du débord de toit.) en remontant à la verticale. En cas de charpente traditionnelle, prendre les hauteurs brutes, c’est-à-dire au-dessus du chevron sans compter la latte contre latte et les tuiles.
L’implantation des pignons

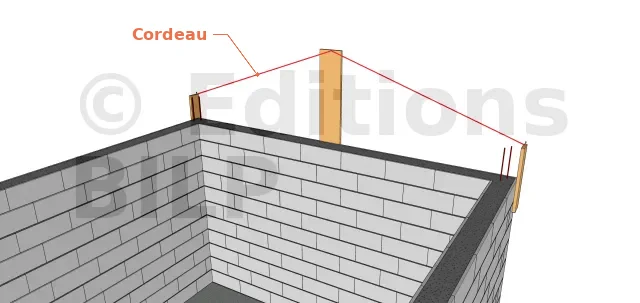

  • Placer deux morceaux de planche à droite et à gauche des murs extérieurs, avec un dépassement du mur en hauteur de H1. Placer une pointe en haut vers l’extérieur pour placer le cordeau. Pour la planche du milieu, reporter l’axe sur le mur. Placez la planche à la bonne hauteur (H2) et fixez cette pige d’aplomb. Tendre le cordeau de la pointe H1 à gauche jusqu’à la pointe à H1 droite en passant par H2 qui est en haut du pignon.
Le ferraillage de l’arase

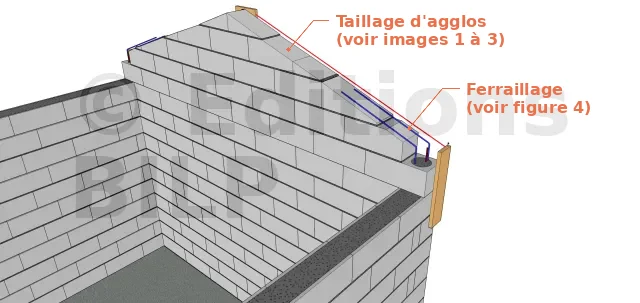

  • Le montage des agglos doit être effectué en quinconce, comme pour un mur. Il suffit de retourner les agglos lors de la découpe et d’utiliser les morceaux pour combler les plus gros vides, tout en laissant au minimum 7 cm de béton pour le chaînage en rampant. Dans le cas d’un coffrage traditionnel, n’oubliez pas les réservations ou les échantignoles en fer à béton pour les pannes. Celles-ci peuvent être verticales ou perpendiculaires par rapport au rampant, selon les recommandations du charpentier.
  • Le ferraillage du chaînage en rampant doit être relié aux CV et CH, minimum 2 barres de 10, recouvrement 40 mm mini.
Figure 1
Figure 2
Figure 3
Figure 4
  • Lors d’une arase avec une fermette, il suffit de régler la fermette à l’intérieur et de coffrer à l’aide d’une planche à l’extérieur, puis de serrer le tout [...]
    ....Il y a une suite !
