Ouverture dans un mur

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :

Cas d’une fenêtre

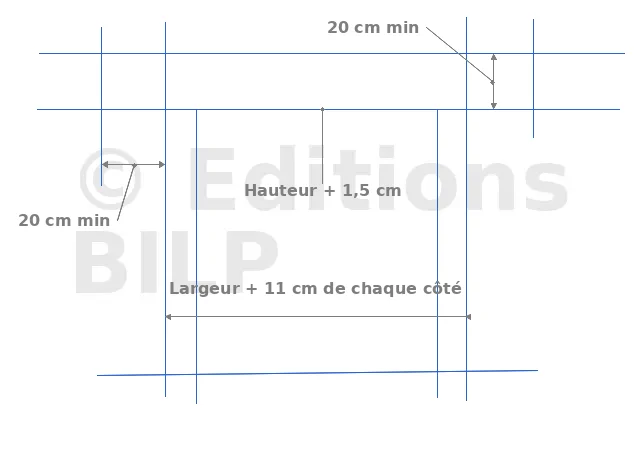

Le traçage

Il se fait en premier pour avoir la partie à démolir. Tracez l’ouverture finie puis rajouter 10 cm mini sur les côtés et 25 à 30 cm pour le linteau. Faire un trou dans le mur sur le dessus du linteau, il servira pour le calage et de repère afin de tracer la partie extérieure à l’aide d’un niveau et d’une équerre.

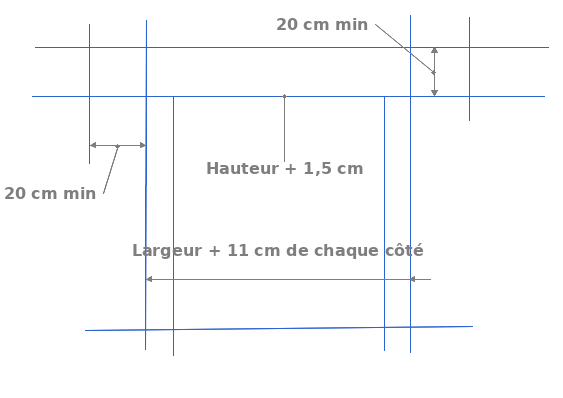

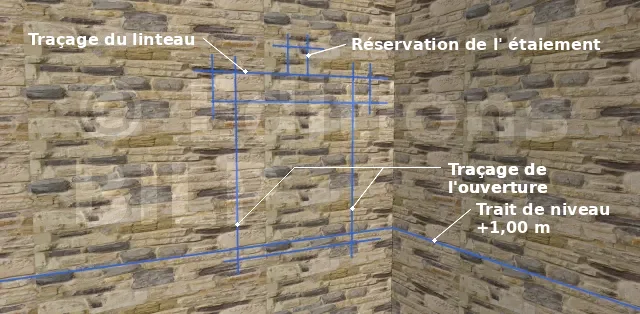

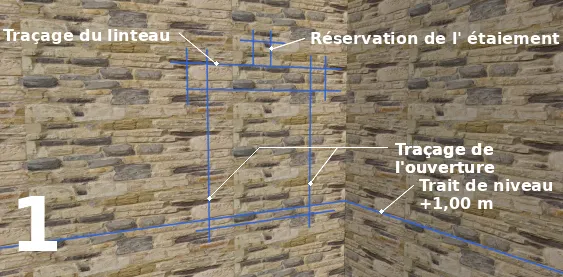

Le traçage sur le mur

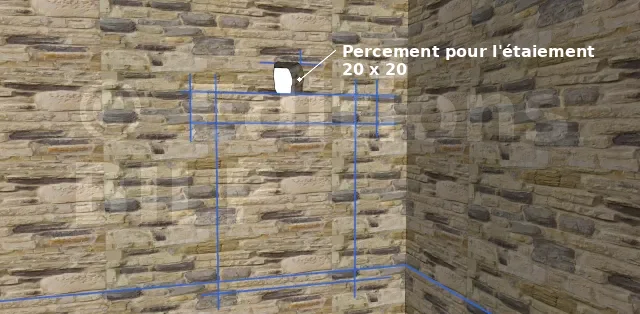

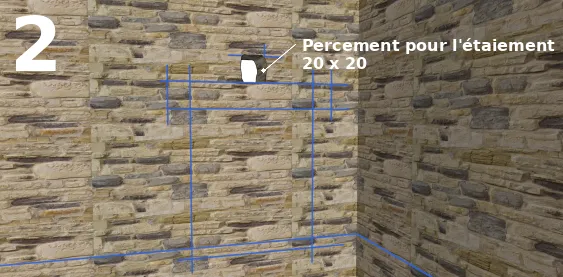

Percement pour l’étaiement

Quand le mur de façade ou de refend sans plancher supérieur supporte la charpente et le poids du mur supérieur à l’ouverture, il faut étayer.

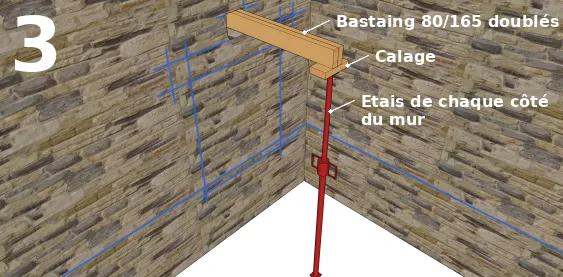

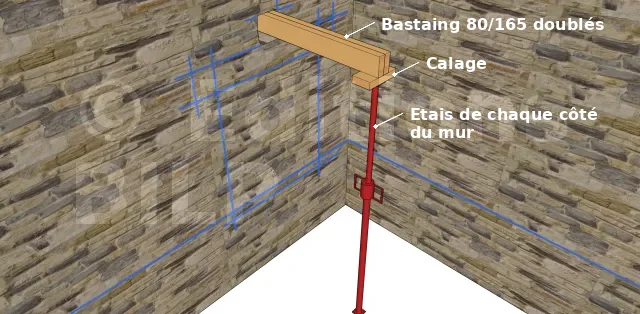

La pose de l’étaiement

Nous étayerons les pannes ou les chevrons dans tous les cas le dessus du mur en plaçant un voir deux bastaings côte à côte, de chant, sur un étai de chaque côté du mur. Ces étais seront placés au moins à 1 m pour laisser suffisamment de place pour travailler.

  • Pour les murs de façade ou de refend avec plancher inférieur (cave ou sous-sol), l’étaiement partira depuis le sous sol, sous les étais afin de ne pas détériorer le plancher et soutenir le poids total.
  • Pour les murs de refend en agglos de ciment avec un plancher béton dont les poutrelles ne portent pas sur le mur mais ayant un chaînage périphérique. Il n’y aura pas lieu de placer des étais car théoriquement le chaînage servira de linteau pour une ouverture ne dépassant pas 1,20 m. Pour une plus grande ouverture, il faudra caler le plancher de chaque coté du mur et démolir le chaînage pour refaire un linteau à sa place. Plus le mur est lourd plus il faut l’étayer, dans le cas contraire il risque d’y avoir des déformations et que le mur du haut se fissure de partout.

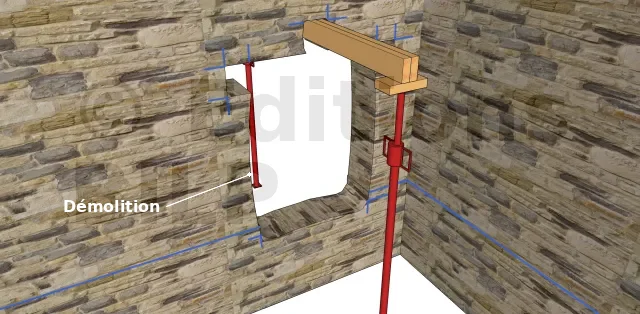

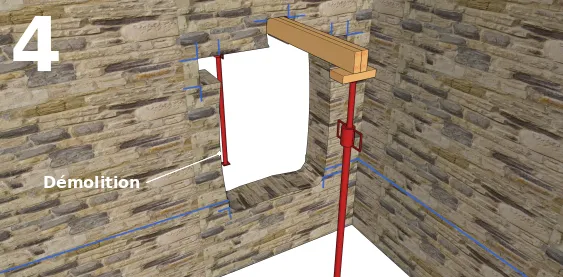

Démolition de l’ouverture et du linteau

Une fois le calage réalisé, découpez les pourtours de l’ouverture et du linteau le plus proprement possible.

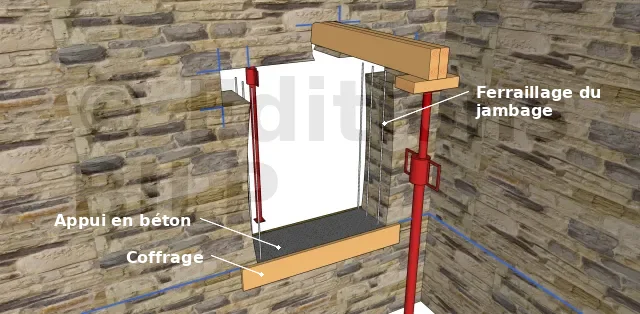

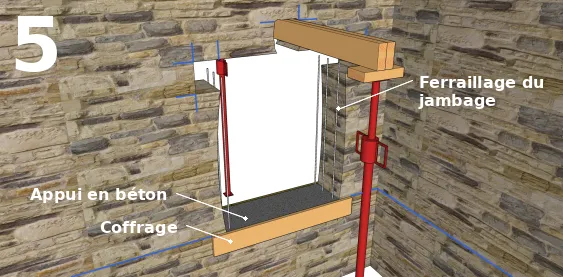

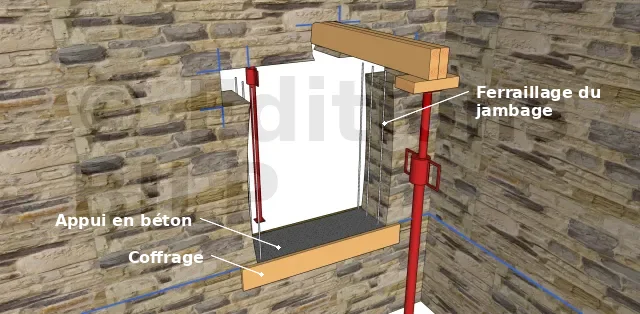

L’appuis de l’ouverture

Coffrez les joues extérieures réglées d’aplomb et bien plaquées contre le mur à l’aide de serre joints et coulez l’appuis en prenant soin d’ajuster à la bonne hauteur.
Les aciers des jambages (3 bar de fer 10) seront ancré dans l’appuis jusqu’à 15 cm dans le linteau.

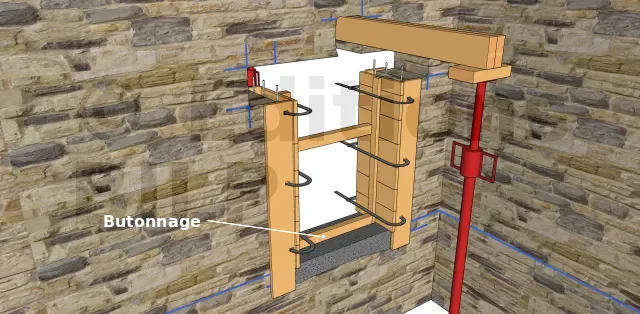

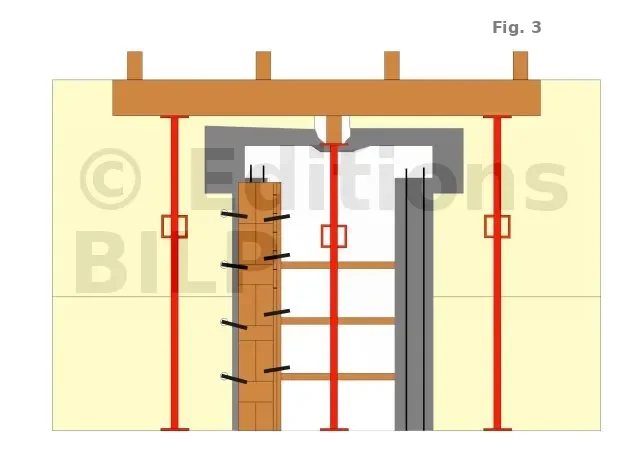

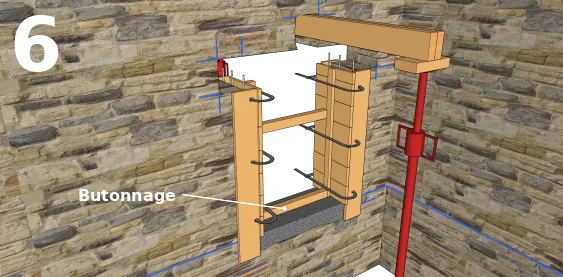

Coffrage et coulage des jambages

Coffrez les joues extérieures réglées d’aplomb et bien plaquées contre le mur à l’aide de serre-joints et coulez les jambages en prenant soin d’ajuster l’arase du jambage à la bonne hauteur.

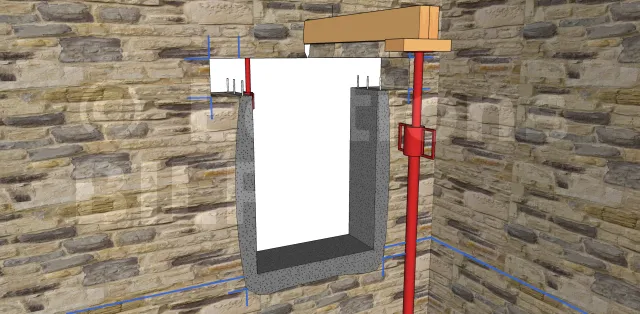

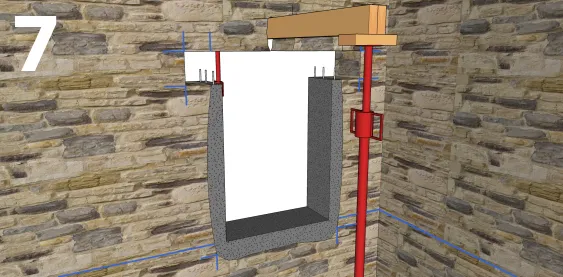

Décoffrage des jambages

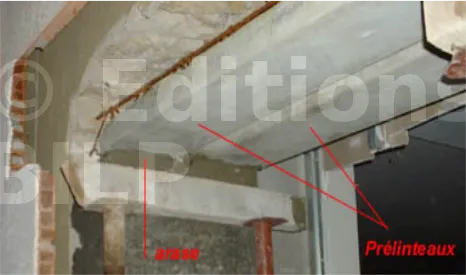

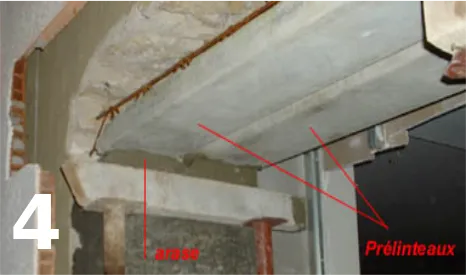

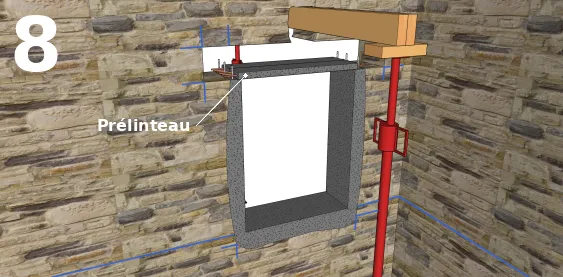

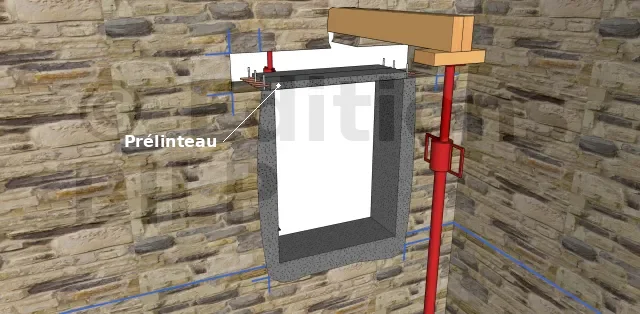

Pose des prélinteaux

Le prélinteau en béton est très appréciable dans la rénovation, il est facile à régler, évite le coffrage du dessous et sa finition ne mérite pas de reprise.

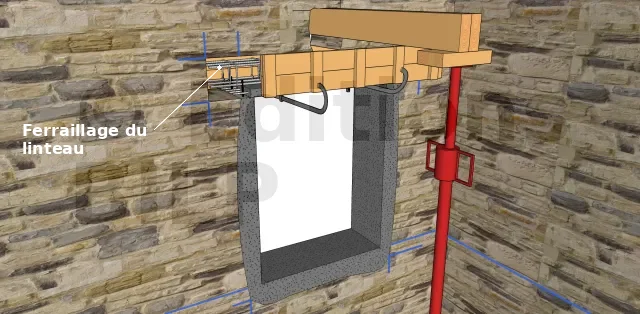

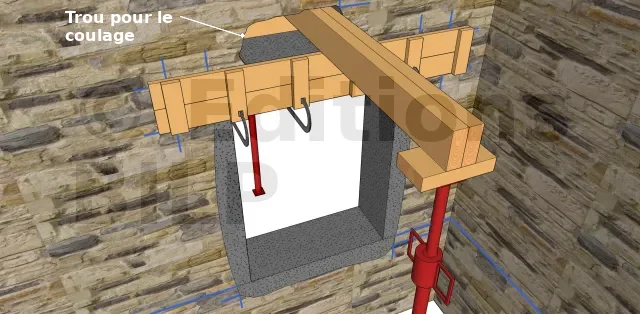

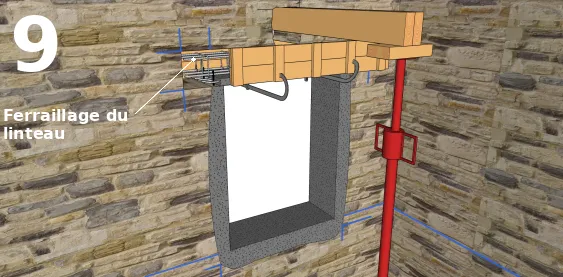

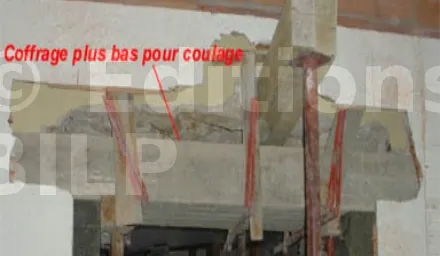

Coffrage du linteaux

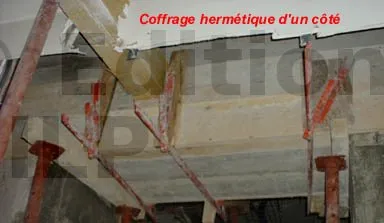

Coffrez hermétiquement la face extérieure, le plus proprement possible, posez le ferraillage prévu, coffrez la face intérieure en laissant une espace sur la partie haute. Cette réservation servira à verser les seaux de béton.

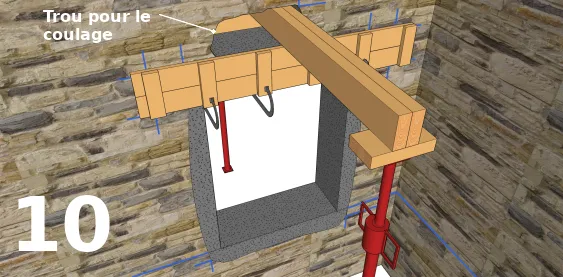

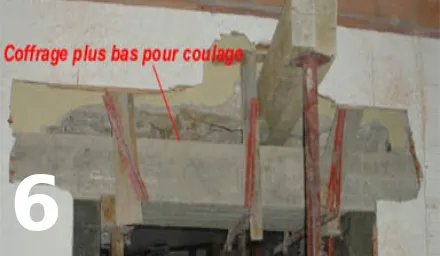

Coulage du linteau

Coulez le linteau en vibrant afin de serrer un maximum le béton. Une fois que le coffrage est plein, finir le remplissage à la truelle en plaçant entre le béton et le dessus de la démolition des pierres, jusqu’au remplissage complet.

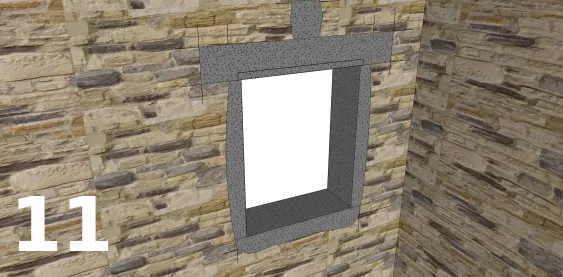

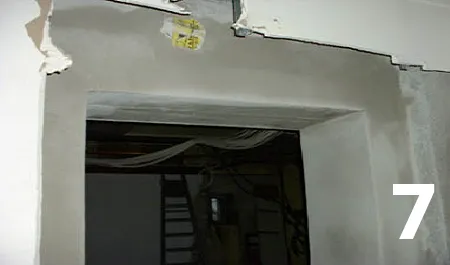

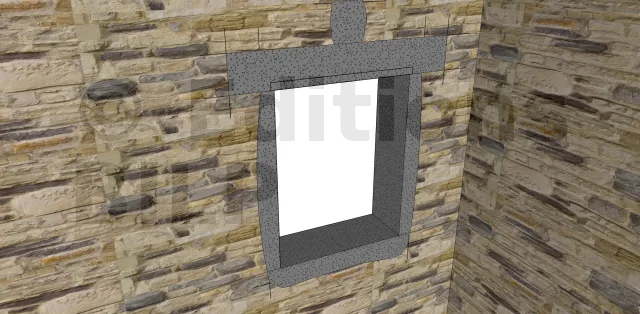

La finition

Le lendemain, décoffrez, rebouchez les plus gros trous au mortier, posez le bloc porte. Enlevez le calage après au moins trois jours et faites les raccords d’enduits.

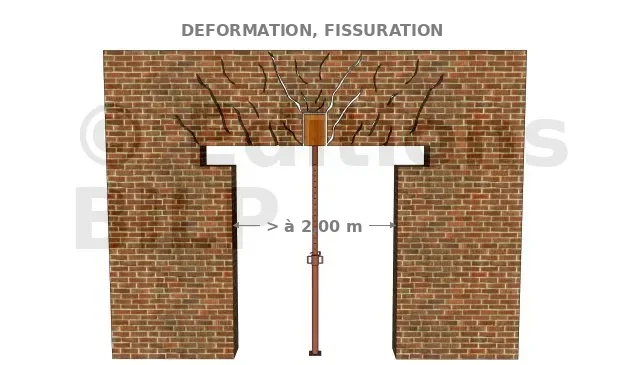

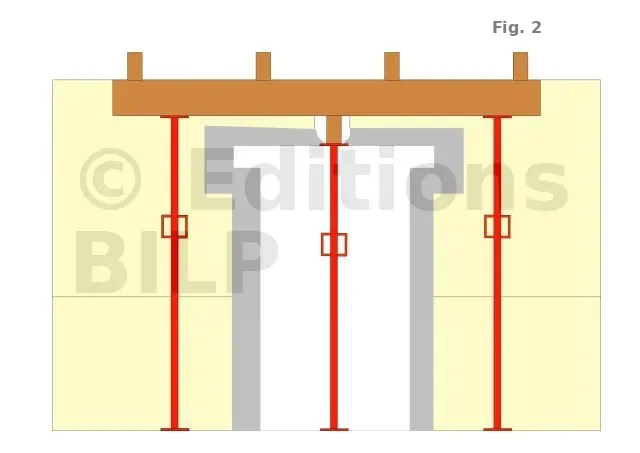

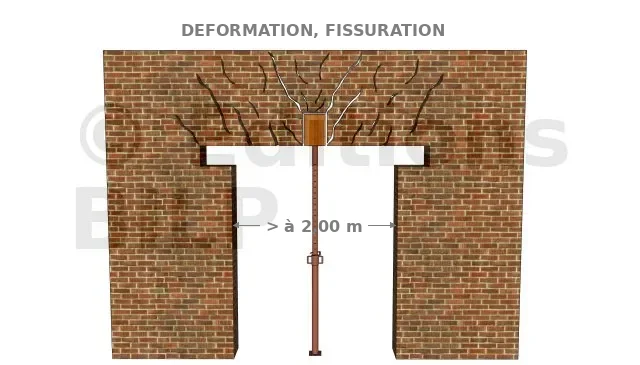

Etaiement insuffisant

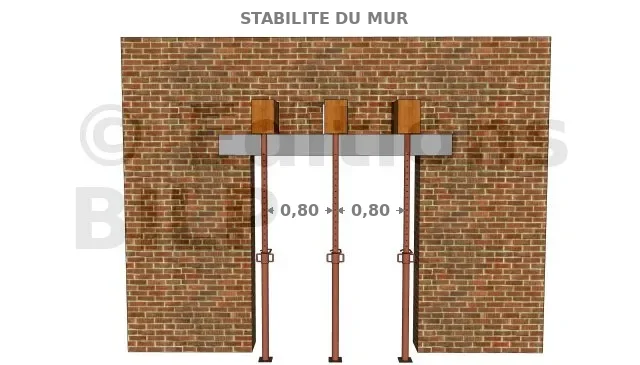

Etaiement correcte

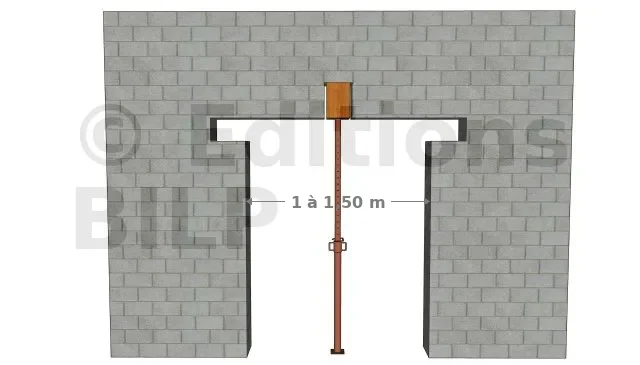

Etaiement d’un mur en bloc de ciment


Cas d’une porte

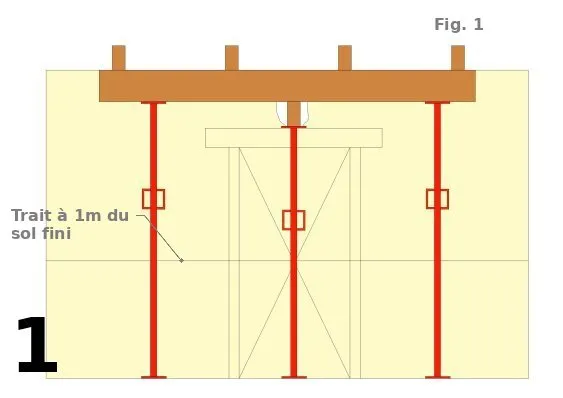

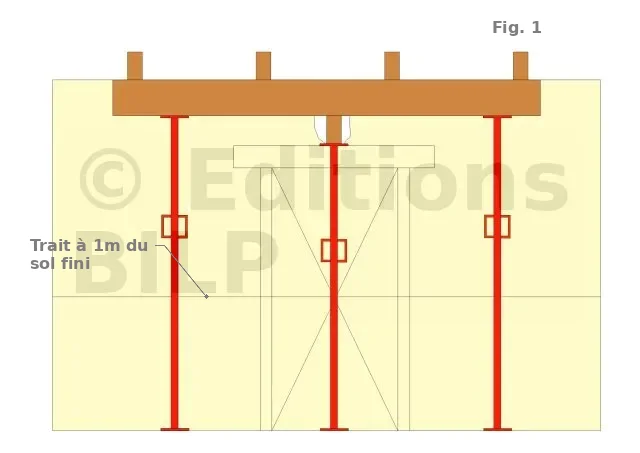

Calage de l’étaiement

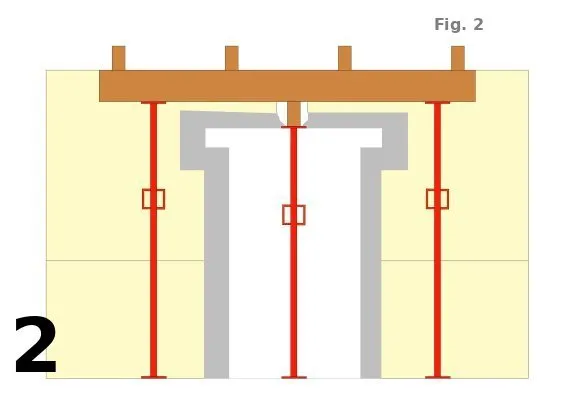

Décope des pourtours de la porte et du linteau

Découpez les pourtours de la porte et du linteau le plus proprement possible, puis décrépissez sur 10 cm aux pourtours et démolissez l’ouverture.

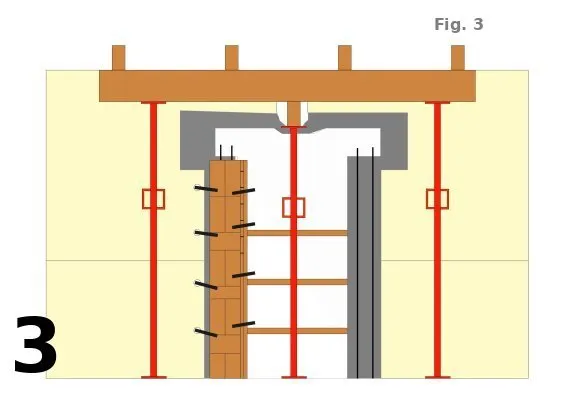

Réfection des jambages

Percer dans la fondation ou dans le sol pour sceller 2 fers à béton de 10, placer 2 barres de diamètre 10 jusqu’à 15 cm dans le linteau, coffrez les joues extérieures réglées d’aplomb et bien plaquées contre le mur à l’aide de serre joints et coulez les jambages en prenant soin d’ajuster l’arase du jambage à la bonne hauteur.


Pose des pré linteau

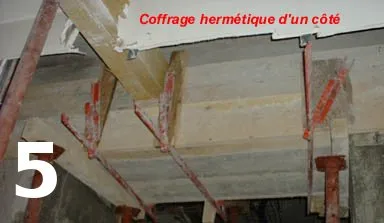

Coffrage du linteau
Coulage du linteau

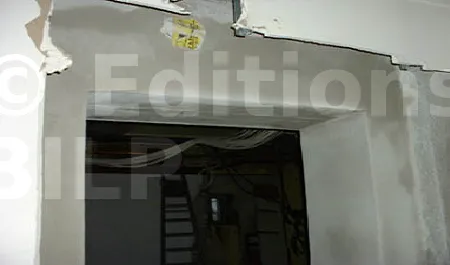

Finition


ATTENTION

AVERTISSEMENT
Chaque ouverture doit être étudié sérieusement car l’étaiement et la section du linteau seront différents pour chacun des cas (mur de pierre, blocs ciment…).
Ces conseils ci-dessus sont donnés à titre indicatif et ne peuvent, en aucun cas, engager la responsabilité de l’auteur ou de l’éditeur.

[...]
