Divers Piliers de portails

Claude PRECHEUR

Piliers de clôture isolés

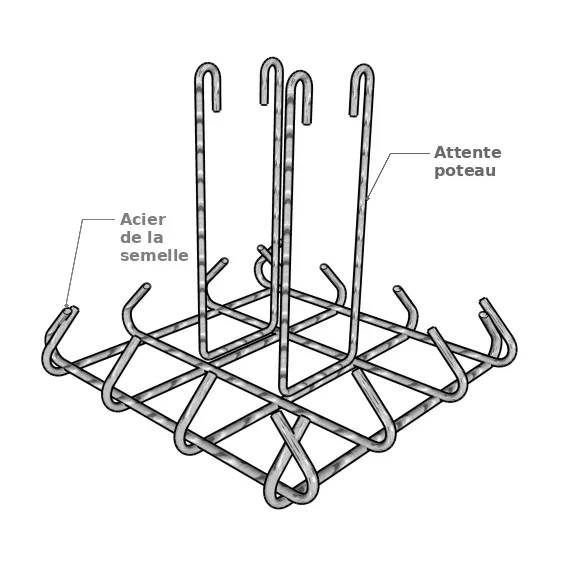

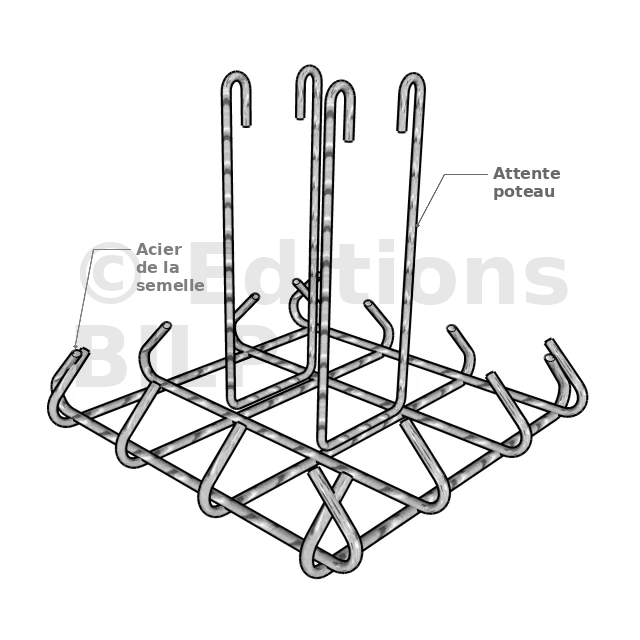

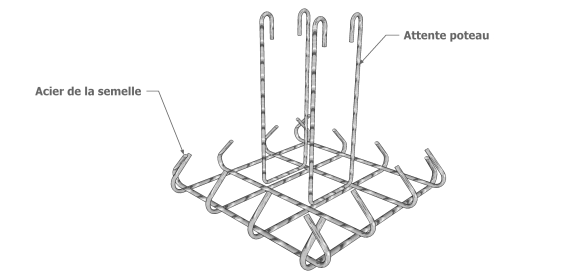

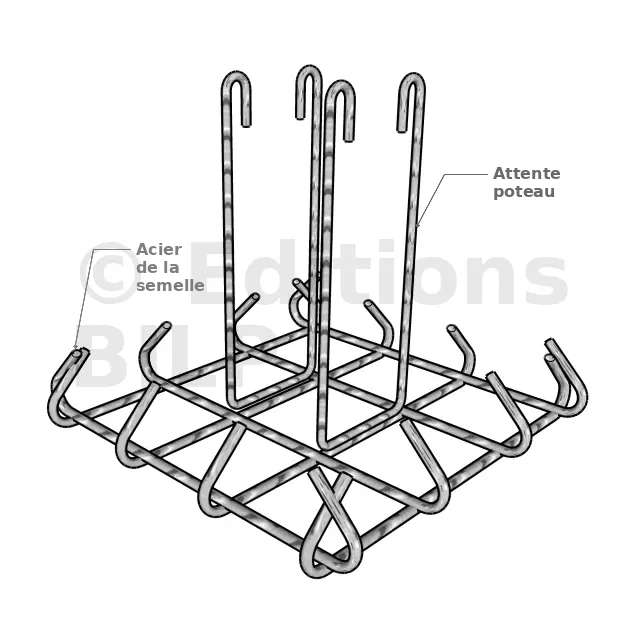

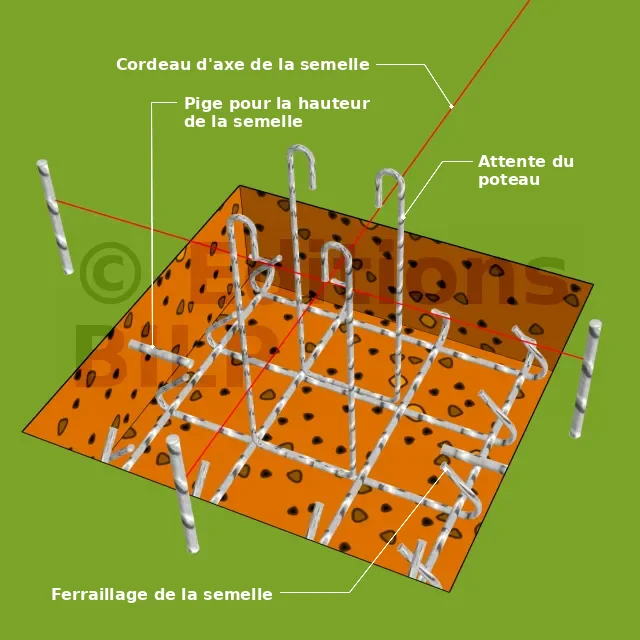

Ferraillage de la semelle isolée

Pour un pilier ou poteau, la fondation se réalise par une semelle isolée. Celle-ci travaille dans les deux sens. La partie basse de la fondation est donc tendue dans les deux sens et les aciers seront donc porteurs et formeront un quadrillage. Les armatures sont souvent préfabriquées.

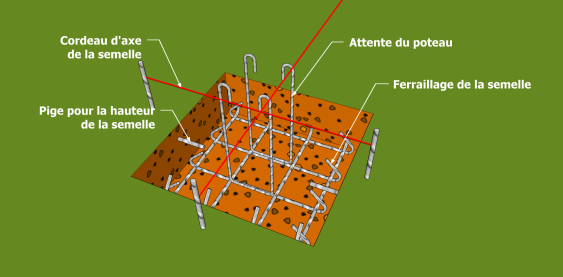

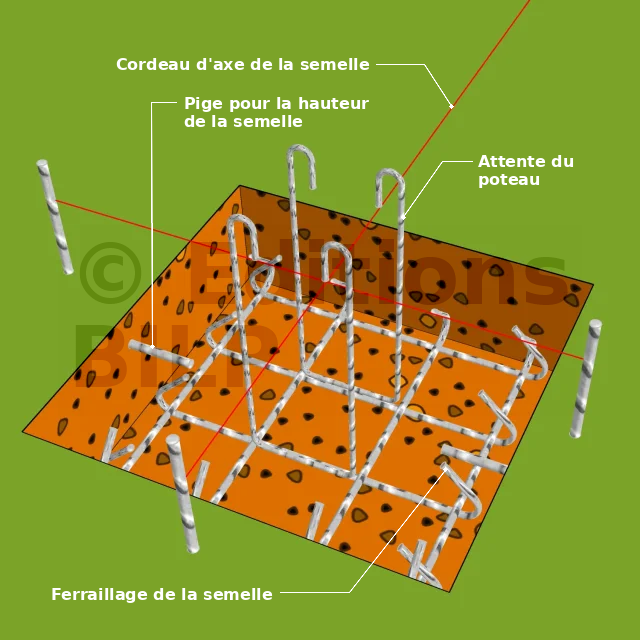

La mise en place de la semelle

Mettre des cales enrobage pour éviter le contact direct des aciers avec le sol.

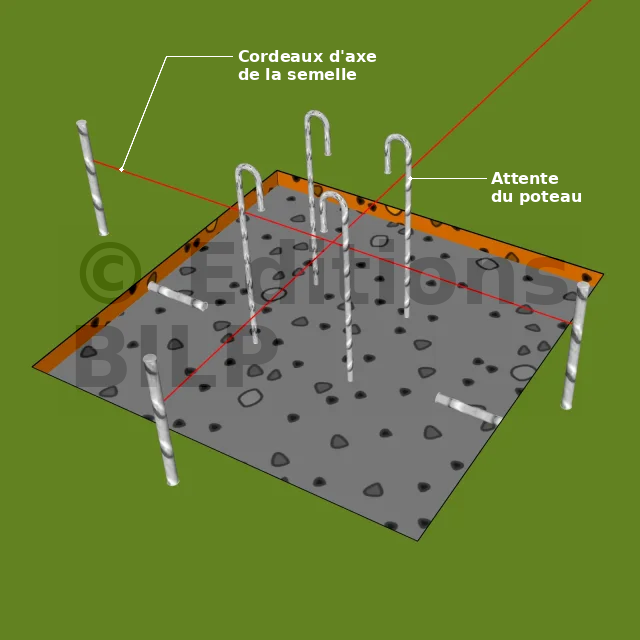

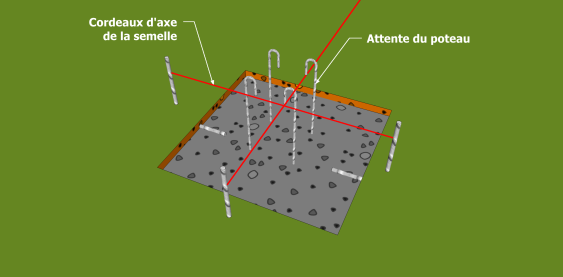

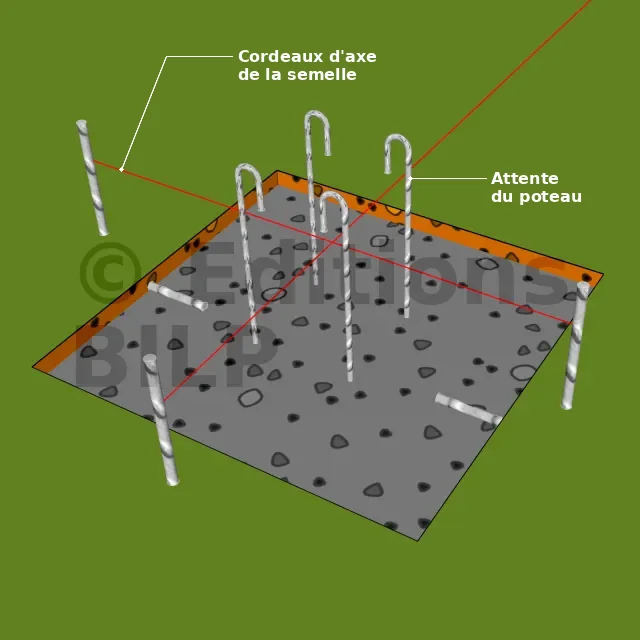

Le coulage de la semelle

Bétonnage avec un béton dosé à 300 kg/m3 (voir Le dosage)

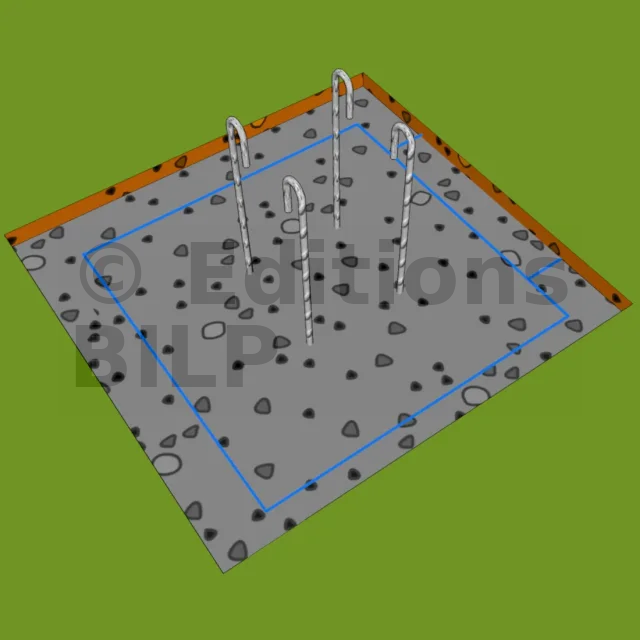

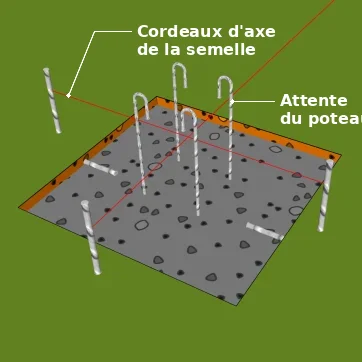

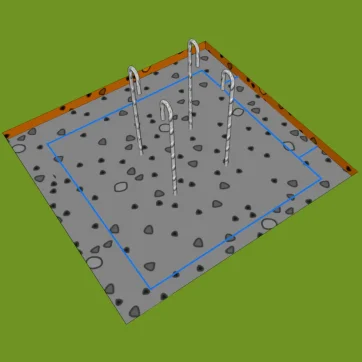

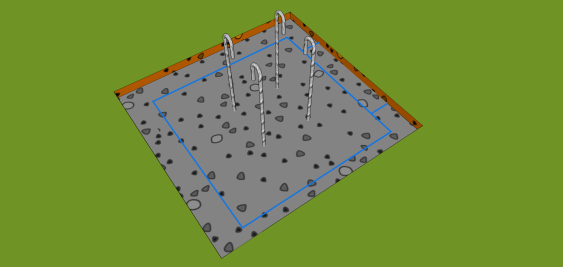

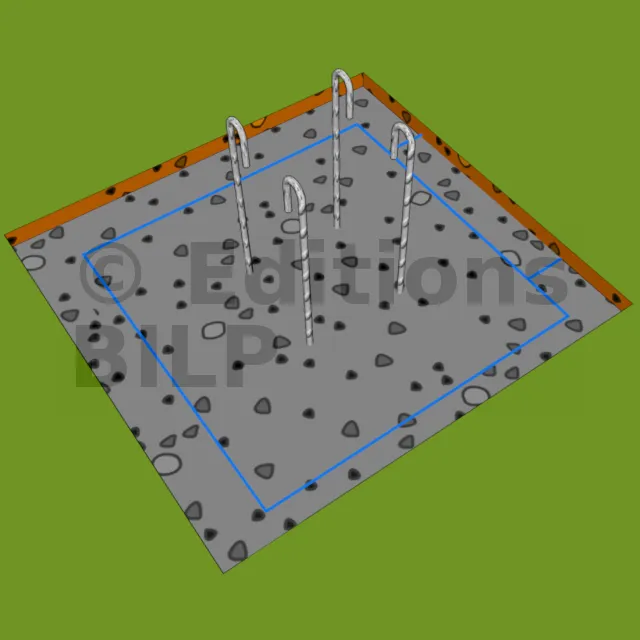

Le traçage sur la semelle de l’emplacement du pilier

Le traçage se fera avec une corde à tracer.

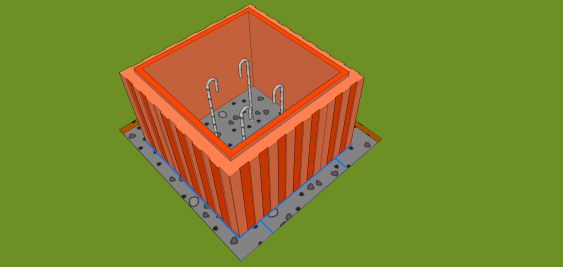

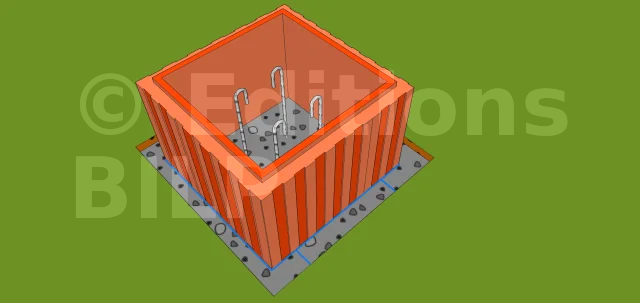

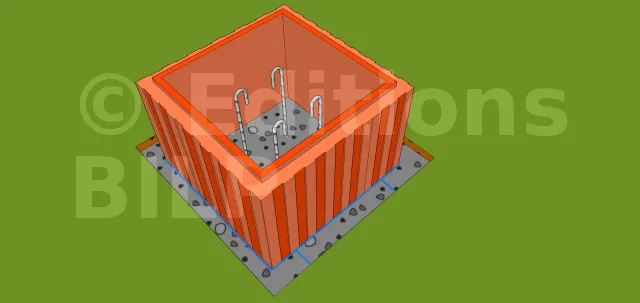

La pose du boisseau

Le pilier sera coulé dans la colonne de boisseaux

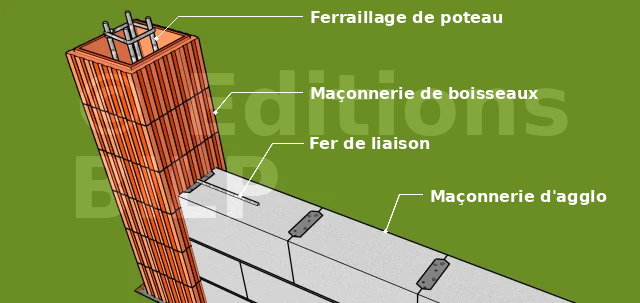

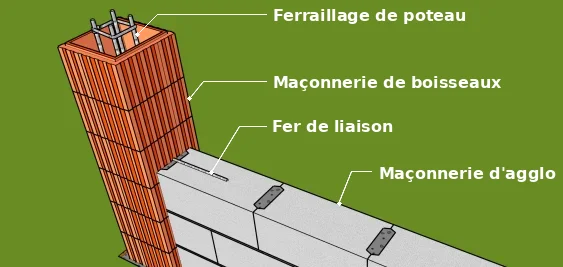

La terminologie

Les boisseaux sont perforés pour la mise en place des fers de liaison sur chaque rang et du béton serra coulé dans les boisseaux.



Autres variantes

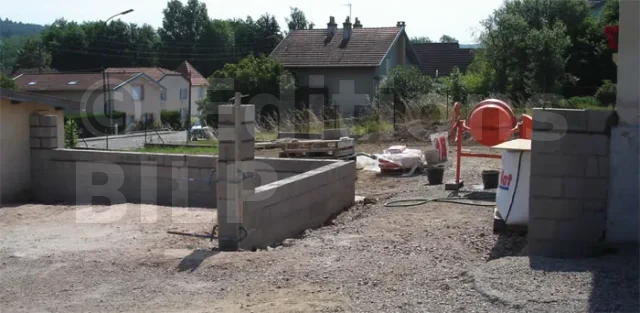

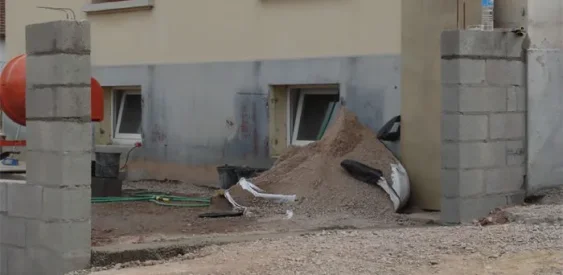

Les piliers peuvent être incorporés dans la maçonnerie...

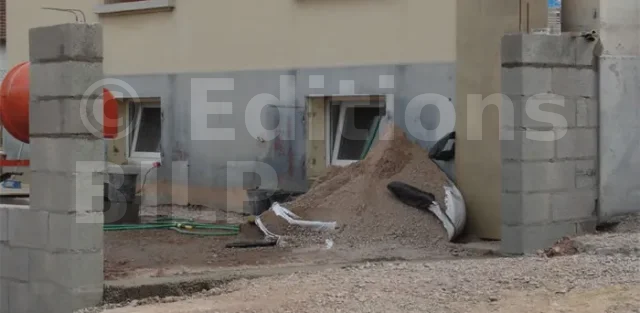

... à l’aide d’agglos d’angle avec chaînage béton.

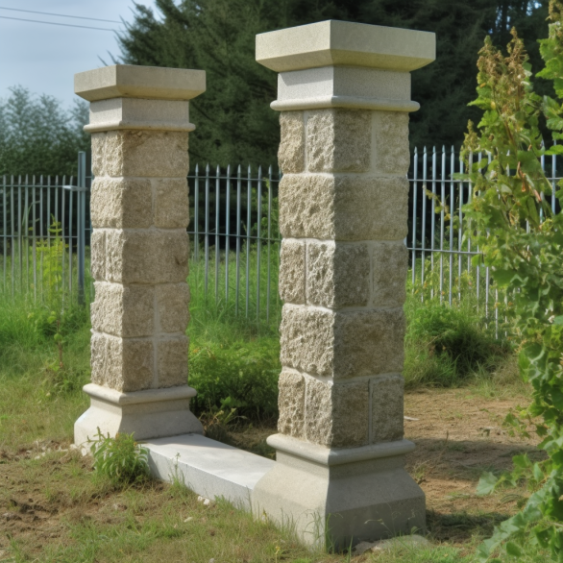

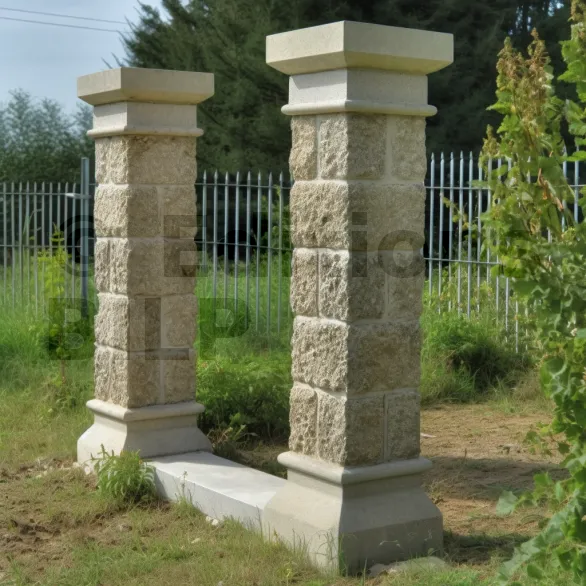

Les piliers en pierres reconstituées

Pour les piliers en pierres reconstituées, le mode opératoire est identique à l’exception du fait que le mortier est remplacé par de la colle prête à l’emploi.

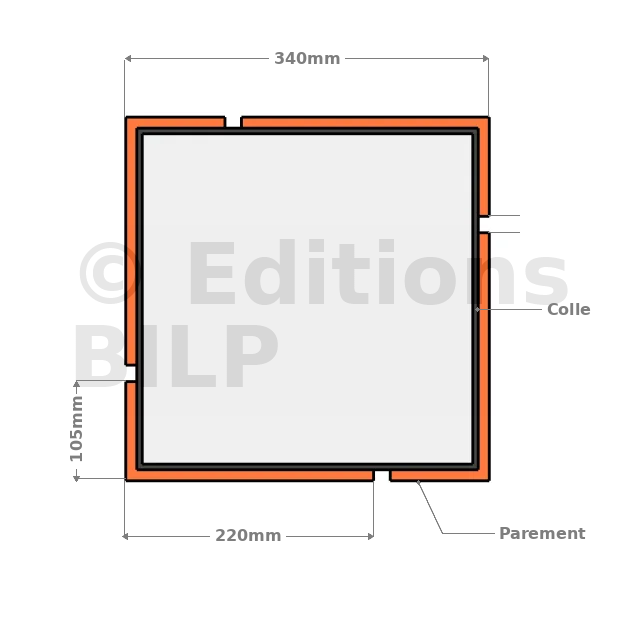

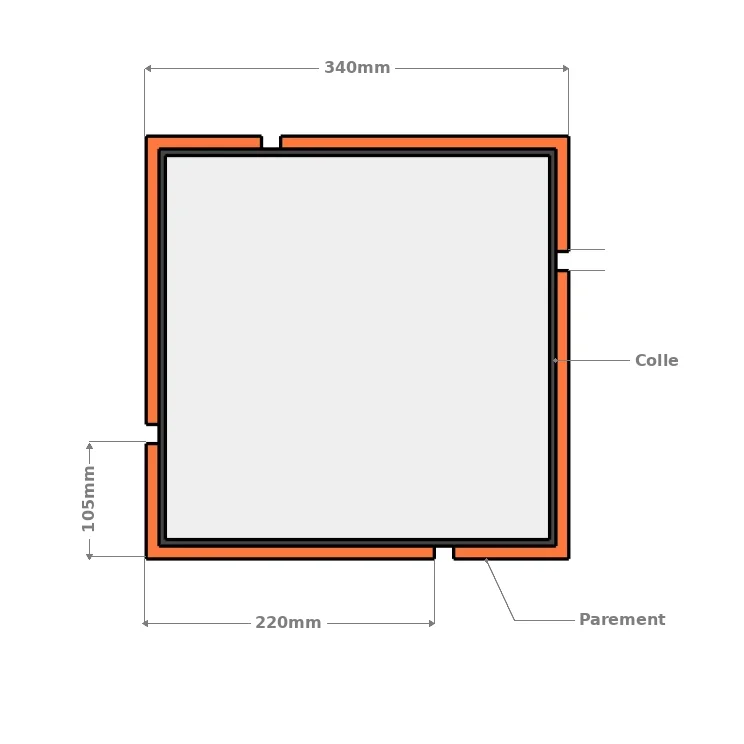

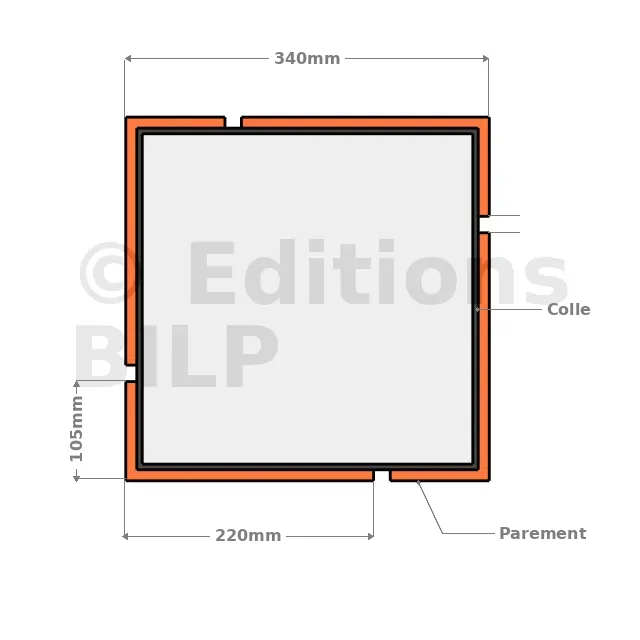

Parement brique

Le parement s’effectuera sur un poteau en béton armé.



Pour plus de détails sur la mise en œuvre, consultez la rubrique La mise en œuvre des différents types de clôtures

[...]
