Les Généralités sur les maçonneries

John.propitech

Exemple de calcul du nombre de blocs dans un mur

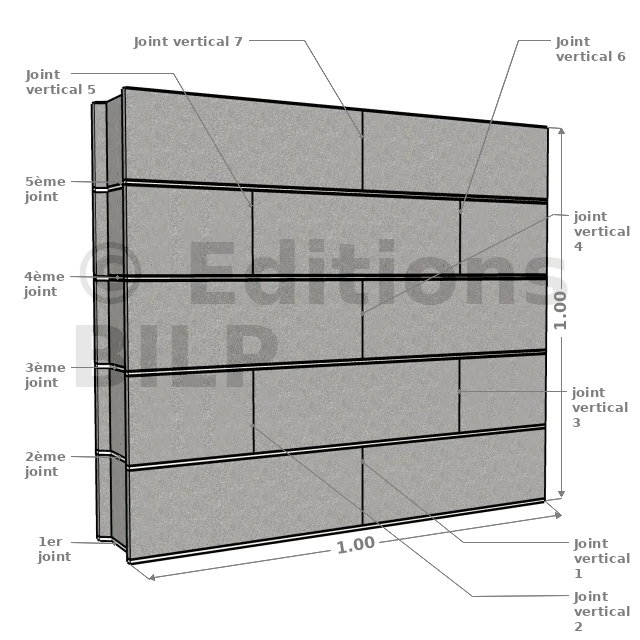

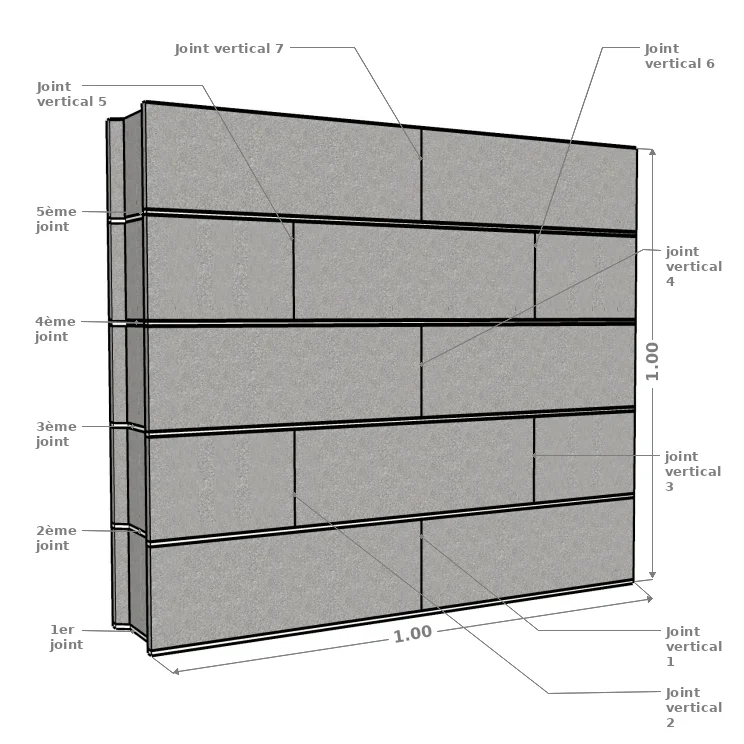

Nomenclature pour 1 m² de blocs ciment

Dans 1 m² de mur il y a 10 blocs (8 + 4 demis)
Quantité de mortier pour 1 m²
5 joints horizontaux de 1 m de long x 0,20 de large x 0,015 d’épaisseur soit :

  • 5 x 1 x 0,20 x 0,015 = 0,015 m3 ou 15 litres
  • 7 joints verticaux de 0,20 de haut x 0,20 de large x 0,025 ; soit 7 x 0,20 x 0,20 x 0,025 = 0,007 m3 ou 7 litres
    15 + 7 = 22
    Nous pouvons dire qu’il faut environ 25 litres de mortier pour maçonner 1 m² de blocs ciment.

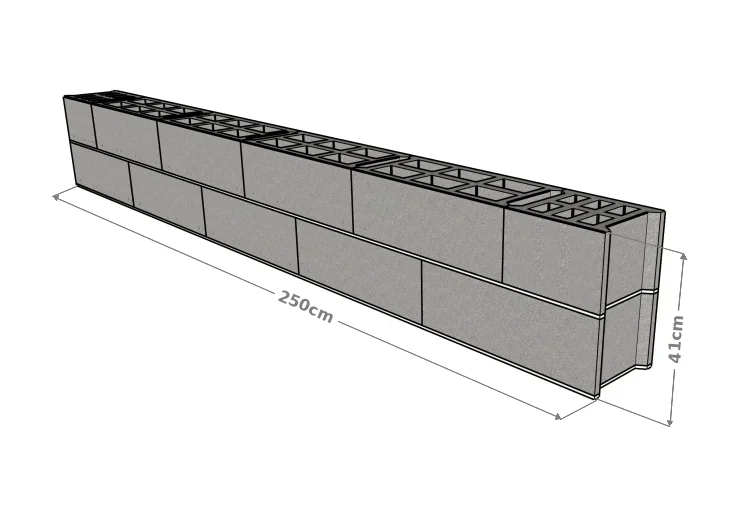

Un autre exemple
  • Nombre de parpaings de 20 x 20 x 50cm : 2,50 X 0,40 = 1,00 m2 soit 10 blocs
  • Volume de mortier :
    • joints horizontaux : 2 x 2,5 m X 0,20 X 0,01 = 0,010 m3 ou 10 litres
    • joints horizontaux : 9 X 0,20 X 0,025 = 0,045 m3 ou 4,5 litres
      10 + 4,5 = 14,5 litres environ 15 litres de mortier.


Le montage des agglos

Pour un mur, les agglos ne doivent pas se superposer mais se croiser d’au moins une largeur. Superposition = Coup de sabre

Le décalage des joints verticaux d’une assise sur l’autre doit être compris entre le 1/3 et la 1/2 longueur du bloc. Ce décalage est de préférence d’une 1/2 longueur.
Exemple : longueur d’agglo = 50 cm, soit 17 cm > décalage -



Consultez l’article sur les appareillages pour plus de détails concernant les types d’empilage de briques.
< 33
.

L’appareillage est incorrect
Appareillage correct avec les décalages
Les coupes d’agglo

Lors du calepinage, afin de préserver un croisement correct, les petites parties complémentaires seront situées au niveau des angles. Celles-ci se retrouveront tous les 2 rangs et aux mêmes endroits.

Joint en mortier

Afin de ne pas avoir de petites coupes, nous pouvons partager les vides et réaliser des joints verticaux plus larges mais ceux-ci ne doivent pas être supérieurs à 4 cm. L’idéal est de partager les joints sur plusieurs blocs.

[...]
