Les tracés géométriques

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :
Le traçage d’un angle quelconque sur le chantier

Pour réaliser le traçage d’un angle donné, il faut tracer un cercle avec un rayon de 57,3 cm. Le périmètre ou la circonférence de ce cercle sera égal à 360 cm. Ainsi, 1 cm de circonférence correspondra à 1 degré. Nous pourrons alors tracer n’importe quel angle en reportant sur le périmètre la valeur de l’angle en centimètres. L’intersection entre le point trouvé et le centre du cercle nous donnera l’angle souhaité.

Traçage de l’hexagone


Etape 1

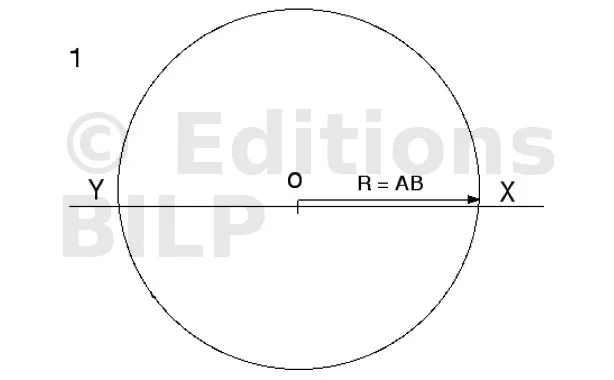

Sur une droite, tracez 1 cercle ayant comme rayon le côté de l’hexagone.

Etape 2

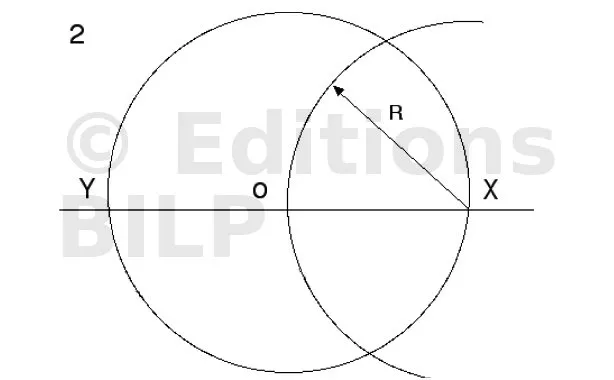

Avec le même rayon, tracez un 1/2 cercle passant par le centre O et ayant pour centre X.


Etape 3

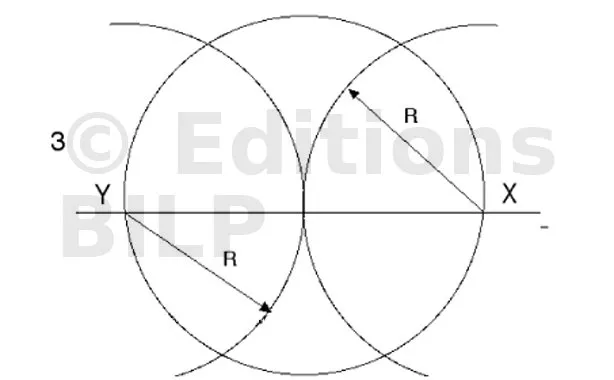

Faites le même 1/2 cercle ayant comme centre Y.

Etape 4

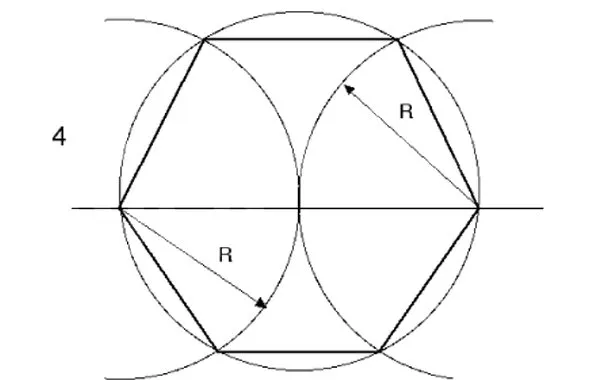

Rejoignez les intersections


Tracé d’un octogone inscrit dans un cercle

Un octogone

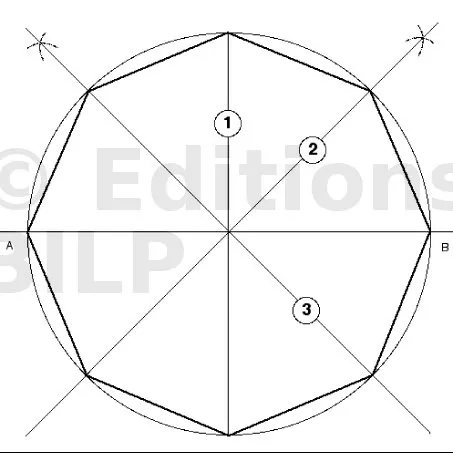

On connait AB
(1) tracer la médiatrice de AB
(2) et (3) les bissectrices
(4) on relie les 8 points sur le cercle.



Les arcs

finition :

  • Les arcs sont des éléments de maçonnerie tenant lieu de linteaux au-dessus des baies.
  • L’extrados est la partie convexe.
  • L’intrados est la partie concave.
  • Les parties verticales sur lesquelles repose le cintre s’appellent les pieds droits.
  • Les retombées de l’arc sont les points où la courbe se raccorde avec les pieds droits. La ligne qui les relie est la ligne de naissance.
  • La distance entre les pieds droits s’appelle l’ouvertu[...]
