Nivellement

Claude PRECHEUR

Vous êtes en charge de préparer le nivellement d’un Bâtiment.

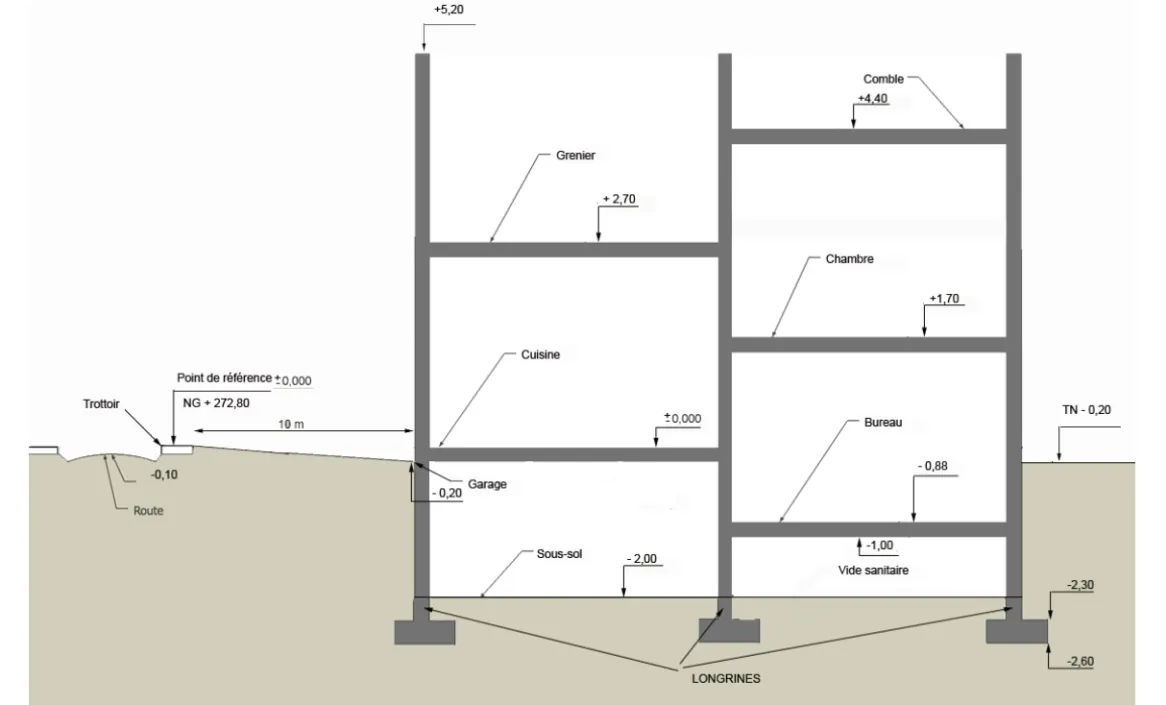

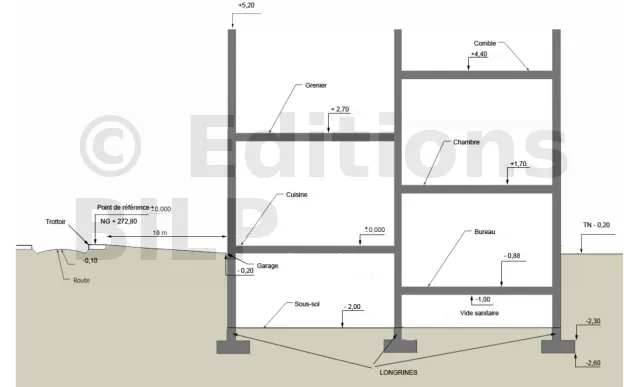

D’après le plan de coupe ci-dessus.

1. Donnez le nombre et citez les niveaux de plancher que comporte cette construction.

2. Quel est le niveau NGF du fond de fouille ?

3. Quel est le niveau NGF de la cuisine ?

4. Quel est le niveau NGF de l’arase supérieure du bâtiment ?

5. Quelle est la différence de niveau entre le garage et la chambre ?

6. Quelle est la hauteur des parties enterrées (hors semelle) ?

7. Quelle est la hauteur des longrines ?

8. Quel est le pourcentage de pente entre le trottoir et le garage ?

9. Quelle est l’épaisseur de la dalle du vide sanitaire ?

10. Vous devez complétez la feuille de nivellement qui vous à permis de fixer un point de niveau sur un piquet de chantier en partant du N GF situé sur l’école primaire. Calculez l’altitude du repère tracé sur le piquet du chantier.

Station

Points nivelés

Lecture AR

Lecture AV

Différence+

Différence -

Altitude

1 Repère NGF 1,364 12,088
A - 1,452
2 A 1,476
B - 1,654
3 B 1,389
C - 1,873
4 C 1,625
Piquet chantier - 1,541
Totaux
Différences
Indices
6,520 - 11,822 - 1,90 m - 11,338 - -0,484 - 5,854 - +0,084 - 0.30 m - -0,088 - 6 niveaux de plancher : vide sanitaire -0.88 ; garage -0.20 ; cuisine +-0.000 ; chambre+1.20 ; grnier+2.70 et Comble +4.40 - +0.084 - +272.80 - -0,178 - -0.666 - -0.666 - +278.00 - -0,750 - +270.2 - 0.02 soit 2% - -2.30 m - 12 cm - 12,000 - 11,422
