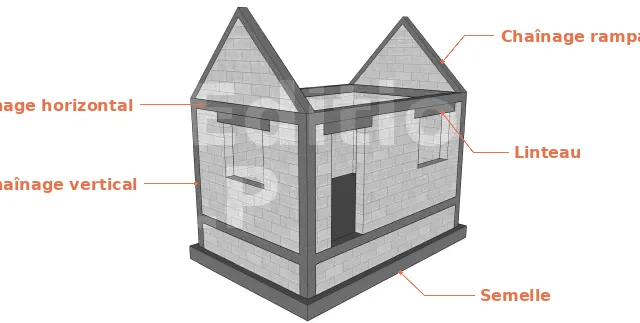

- Dans les semelles de fondation
- Dans tous les angles verticaux de la construction
- A la hauteur de chaque plancher et aux couronnements horizontaux des murs
- Dans les pentes supérieures des pignons.
Dans la maçonnerie de blocs, les chaînages verticaux, horizontaux et en rampant forment l’ossature de la construction. Il ne faut surtout pas négliger ces ouvrages.
Chaînages horizontaux

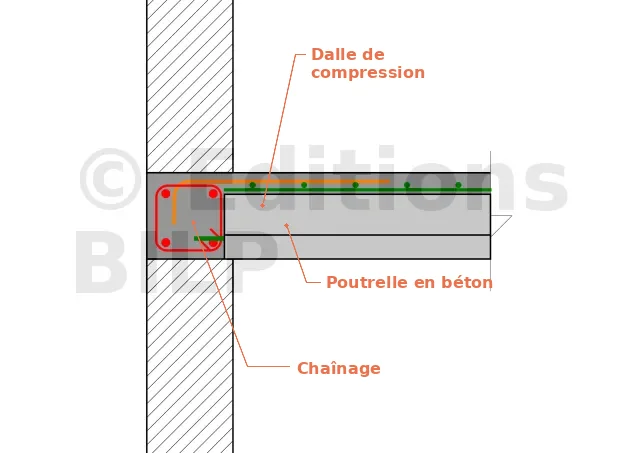

Les chaînages horizontaux ceinturent chaque niveau de plancher et le couronnement des murs. Ils relient les murs de façade et les murs de refend. Ils sont en béton armé et doivent s’étendre sur les 3/5 de l’épaisseur des murs (au moins 30 cm) et sur les 2/3 de l’épaisseur des autres parois.

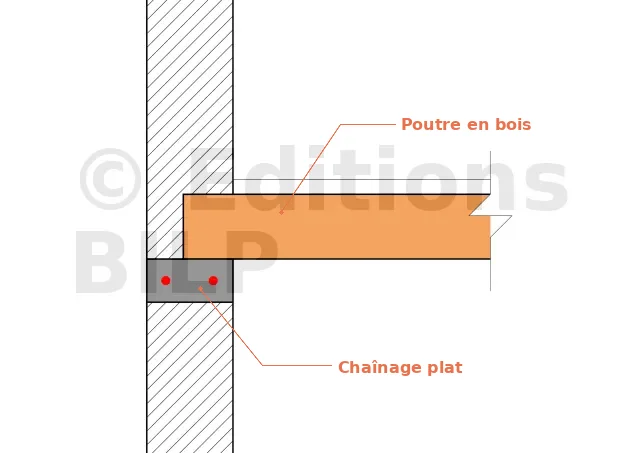

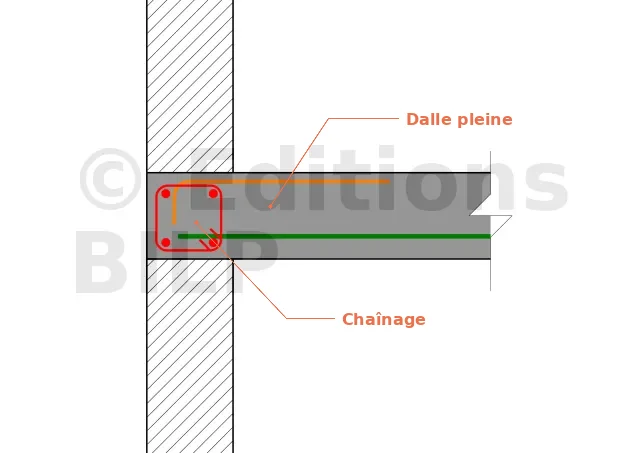

La hauteur du chaînage horizontal en façade ne doit pas excéder l’épaisseur de la dalle dont il est associé. En cas de plancher autre que du béton (exemple solivage en bois ou en métal), ce chaînage peut être plat.
La section des armatures réalisée en acier HA doit être :
- supérieure ou égale à 3 cm² pour de la nuance Fe E 22
- supérieure ou égale à 1,57 cm² pour de la nuance Fe E 40
- supérieure ou égale à 1,50 cm² pour de la nuance [...]
