Les chaînages

Claude PRECHEUR

Les chaînages :

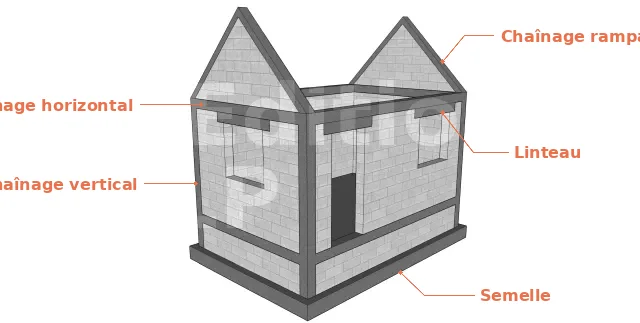

Où trouve-t-on les chaînages dans une construction de blocs ?

  • Dans les semelles de fondation
  • Dans les tous les angles verticaux de la construction
  • A la hauteur de chaque plancher et aux couronnements horizontaux des murs
  • Dans les pentes supérieurs des pignons.

Chaînages horizontaux

Les chaînages horizontaux ceinturent à chaque niveau de plancher ainsi qu’au niveau du couronnement la maçonnerie porteuse des murs. Ils relient les murs de façades et les murs de refends.


Ils sont en béton armé ; et doivent régner sur les 3/5 de l’épaisseur des murs ≥ à 30 cm et au 2/3 de l’épaisseur des murs des autres parois.

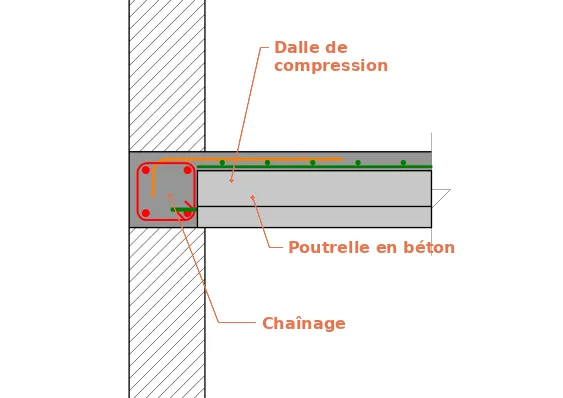

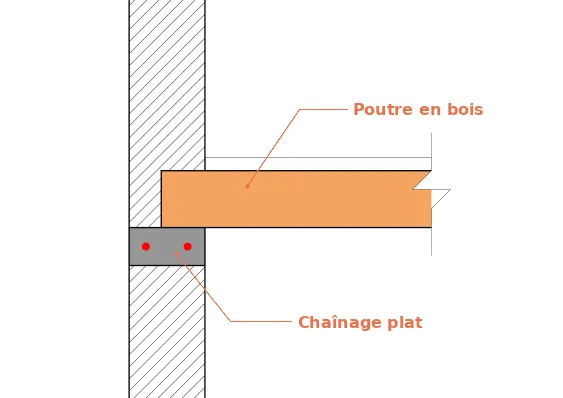

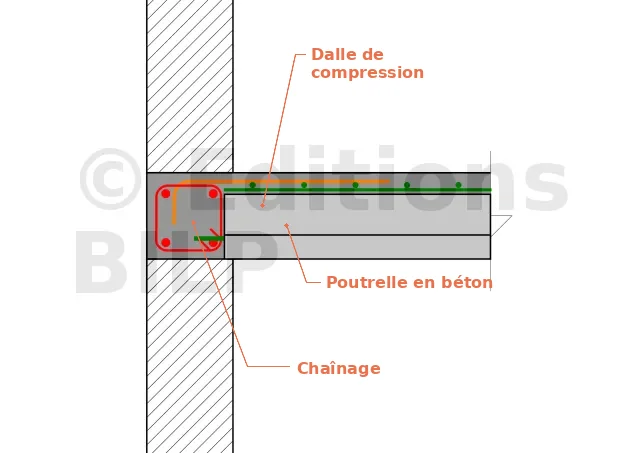

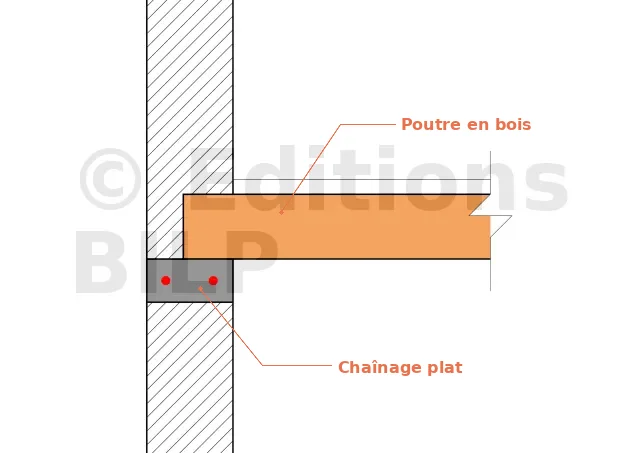

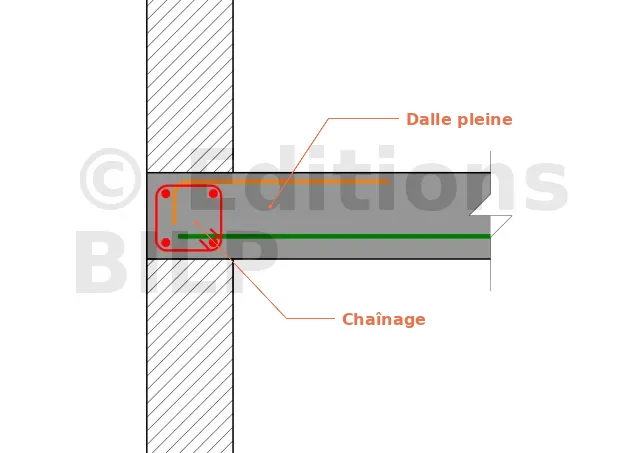

La hauteur du chaînage horizontal en façade ne doit pas excéder l’épaisseur de la dalle dont il est associé. En cas de plancher autre que du béton (exemple solivage en bois ou en métal) ce chaînage peut être plat.

La section des armatures réalisée en acier HA doit être :

  • supérieur ou égal à 3 cm² pour de la nuance Fe E 22
  • supérieur ou égal à 1,57 cm² pour de la nuance Fe E 40
  • supérieur ou égal à 1,50 cm² pour de la nuance Fe E 50

Pour le chaînage périphérique d’un plancher terrasse cette section doit être supérieur ou égal à 3,85 cm² pour de la nuance Fe E 40 (l’équivalent de 2 barres de 12 et 2 barres de 10).

Les armatures doivent respecter les normes (recouvrements ancrages)

Une prescription particulière est prévue afin d’éviter toute fissuration horizontale qui se produirai[...]
