Généralités ferraillages

Claude PRECHEUR

Le cintrage et façonnage des barres

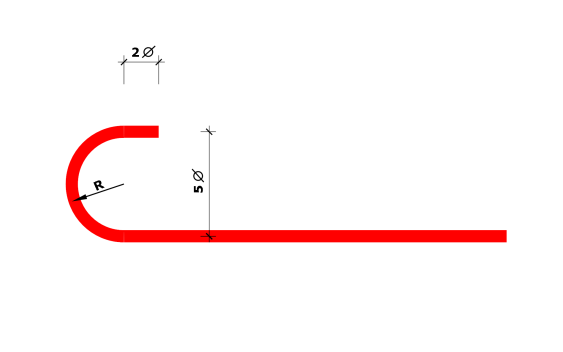

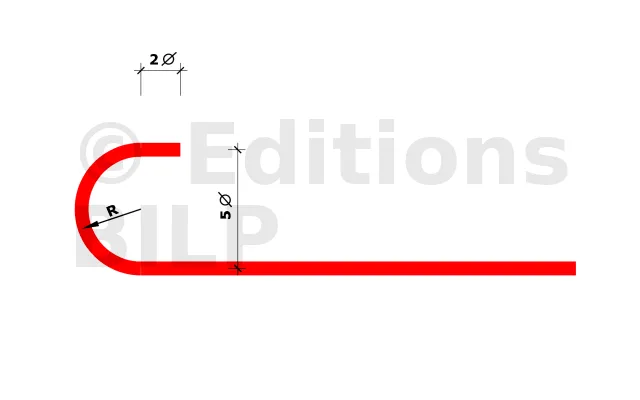

Crosse

R est le rayon de courbure de l’acier.
Le rayon (R) est égal trois fois le diamètre de l’acier pour les aciers doux, et cinq fois pour les acier haute adhérence (HA).

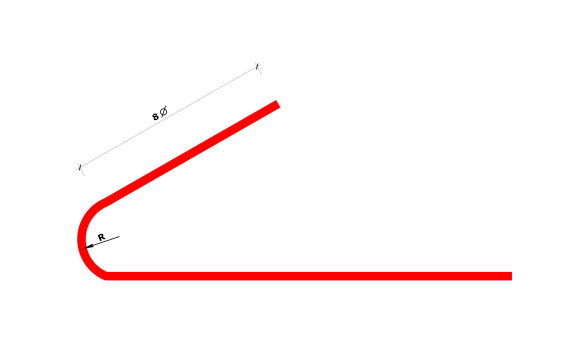

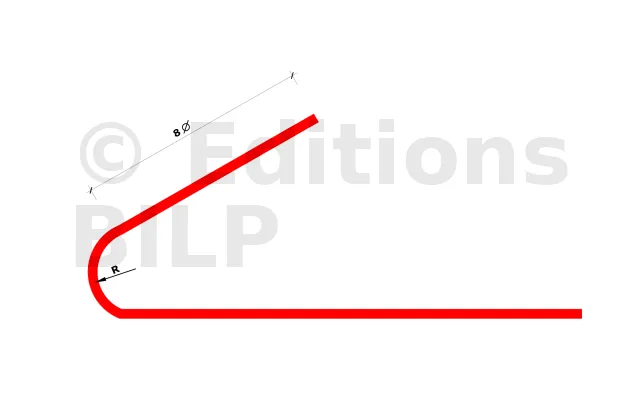

Crosse avec un angle de 45°

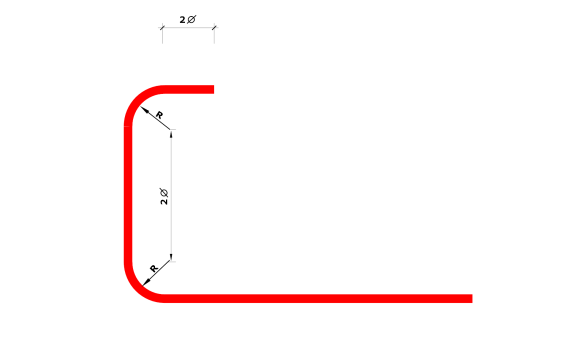

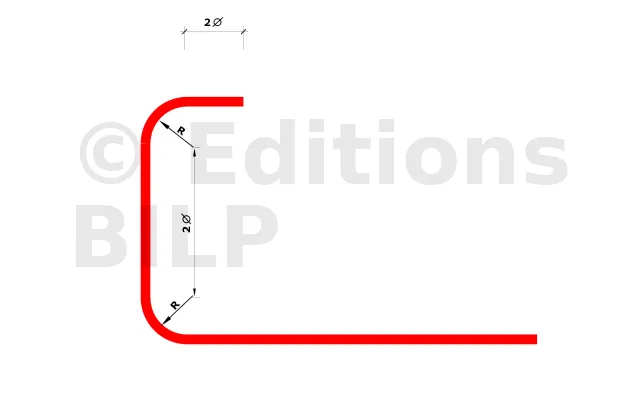

Crosse double courbe

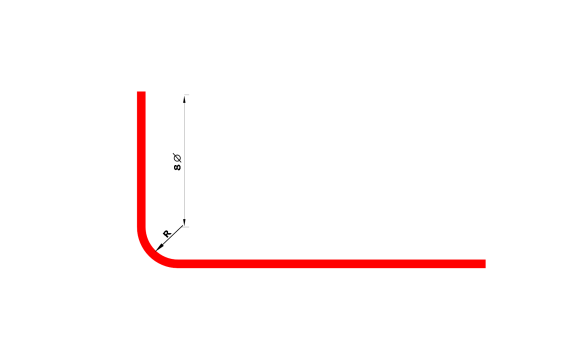

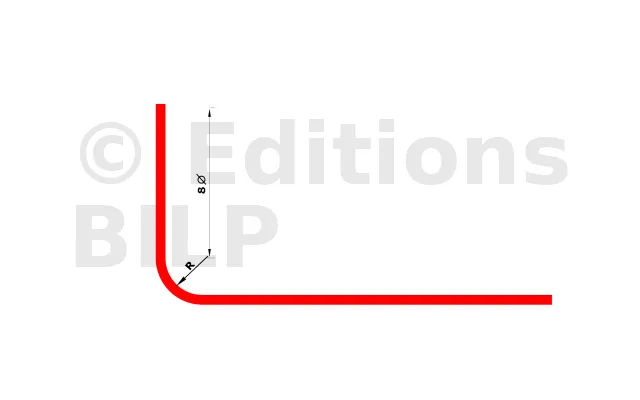

Crosse en retour d’équerre

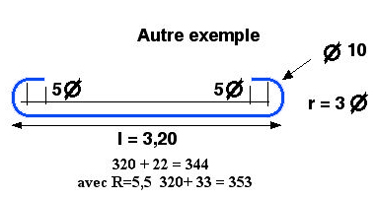

Exemple d’une barre avec deux crosses

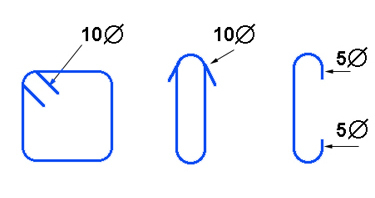

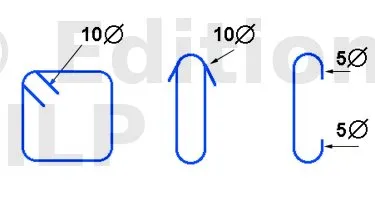

Les armatures transversales


Les dimensions extérieures du cadre sont calculées en fonction de l’enrobage désiré. La longueur du cadre fini est égale à la section de la pièce béton moins 2 enrobages.

Exemple de calcul des dimensions des armatures transversales

  • Un poteau de 40 x 20 cm avec un enrobage de 2,5 cm, le cadre est en acier HA de diamètre 6 mm.
    • La longueur est égale à 40 cm moins deux fois l’enrobage, ce qui nous donne 35 cm de longueur.
    • La largeur est égale à 20 cm moins deux fois l’enrobage, ce qui nous donne 15 cm de largeur.
    • Pour la fermeture du cadre il faudra rajouter à ce cadre 20 fois le diamètres de l’acier.
    • Longueur développée du cadre est de deux fois la somme de la longueur et de la largeur plus 20 fois le diamètre de l’acier ((L + l) x 2 + (20 x D)), soit 50 x 2 + (20 x 0,006) = 1,12 m
  • Pour la réalisation d’un étrier HA 6
    La longueur déployée est égale à deux fois la longueur, plus 20 fois le diamètre de l’acier, soit au total environ 15 x 2 + 20 x 0,006 = 42 cm.
  • Pour la réalisation d’une épingle HA 6
    La longueur déployée est égale à sa longueur, plus 10 fois le diamètre de l’acier, plus 2 x la longueur d’un demi périmètre soit au total environ 15 + 14 = 29 cm.

Enrobage et distanciers


Cales enrobage
Les écarteurs en acier


Les aciers passifs et actifs

Les aciers passifs sont adhérents au béton dès son durcissement. Ils suivent toutes les déformations d[...]
