Ils comportent :

  • Une ou deux nappes : Les aciers porteurs dans le sens vertical, les aciers de répartition dans le sens horizontal. Les aciers porteurs se situent toujours vers les parois extérieures.

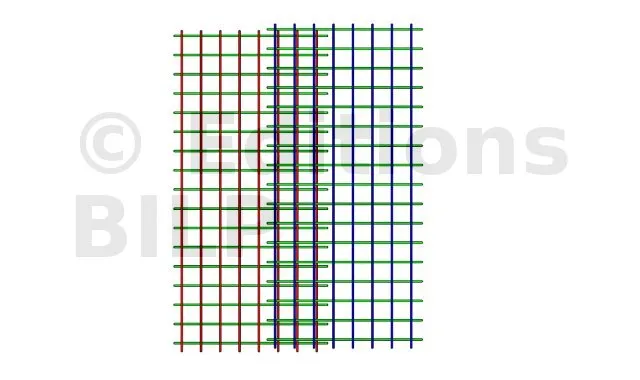

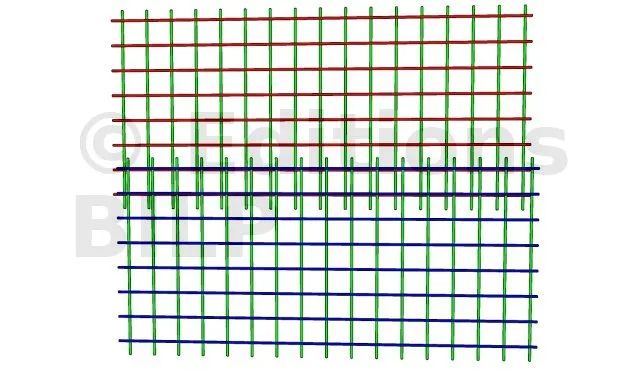

    Le recouvrement du treillis soudé est de 2 mailles et demi dans le sens porteur et de 1 maille et demi dans le sens non porteur.



  • chaînages verticaux CV
  • Chaînages horizontaux CH

Ils peuvent être composés de 2 barres 3 barres ou 4 barres leur diamètre peut être du 8, 10 ou 12.


Autour de chaque ouverture dans un voile ou dans une dalle, il faudra y placer au pourtour des barres de renfort 1 ou 2 de diamètre 8,10 ou 12 suivant le plan. réservation fenêtre mais aussi dans les boites d’attente de reprise de murs ou de dalle (figure 1).

  • Des renforts RV ou RH




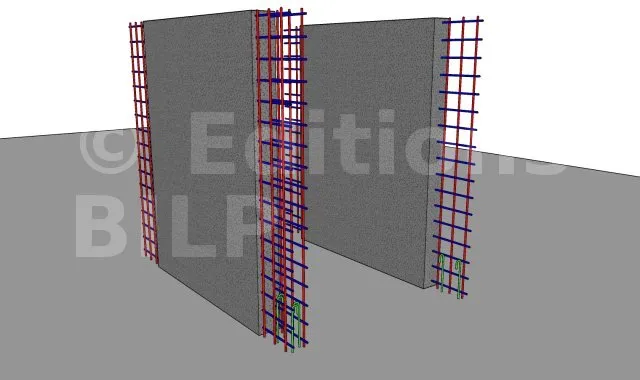

Figure 1


Des aciers de liaisons


Figure 2
Figure 3


Liaison des angles en barre U (figure 2) ou avec 3 équerres, avec un recouvrement minimum de 40 X le diamètre (figure 3).
