Les réseaux enterrés

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :

Les VRD (voiries et réseaux divers) sont l’ensemble des réseaux d’alimentation de votre habitation, ainsi que les voies de circulation. Ces réseaux sont soumis à des règles précises concernant la profondeur, l’espacement et les matériaux.

  • Les canalisations : eau, électricité, gaz, téléphone, divers.
  • Les évacuations : eaux usées (EU), eaux vannes (EV), eaux pluviales (EP)
  • Le drainage

Les canalisations sèches

L’arrivée d’eau doit se trouver à une profondeur hors gel. Toutes les gaines doivent reposer sur un lit de sable de 10 cm et être recouvertes de sable ou d’éléments fins sur 20 cm. Un grillage avertisseur doit être positionné au-dessus des canalisations à 20 cm minimum.

Couleurs des gaines et tuyaux
  • Bleu pour l’eau,
  • rouge pour l’électricité,
  • jaune pour le gaz,
  • vert pour le téléphone,
  • blanc pour la fibre optique etc.

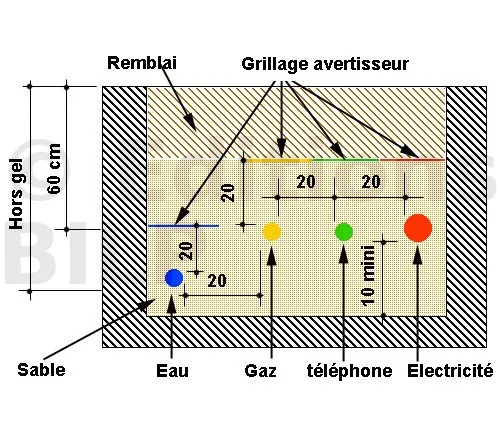

Exemple de disposition des tuyaux et des gaines dans une tranchée

Les gaines seront équipées d’un tire-fil et devront être de la même couleur que la norme. Après avoir recouvert les gaines de sable et placé le grillage avertisseur, le remblaiement s’effectuera par couches de 40 cm d’épaisseur et sera compacté. Les passages des canalisations sèches devront être réalisés sans angles trop prononcés. Les longues courbes faciliteront le passage des fils.
Lors d’une traversée de route, le sable est remplacé par un béton maigre.


Les évacuations

Il y a deux sortes de canalisations : les canalisations intérieures et les canalisations extérieures.

Canalisations intérieures

Les eaux vannes (EV) sont les évacuations des WC. Les eaux usées (EU) sont celles des éviers, des lavabos, des siphons de sol, etc.
Il faut donc penser aux évacuations avant la préparation de la forme du dallage. Leur positionnement est effectué grâce au plan de canalisation avec les pentes prévues, en général 2 cm/m. Les matériaux utilisés sont principalement du PVC de diamètre 80 à 100 pour les (EU) et pour les (EV). Leur assemblage s’effectue par colle (adhésif à fort solvant).
Pour les changements de direction, éviter les angles à 90°, sauf pour les attentes. Il est préférable de placer des coudes à 45° et des (Y) à la place des (T) lors des raccordements de tuyaux.
Le sens de pose est important, le manchon doit se trouver en partie haute de la pente.
Ces canalisations doivent impérativement se situer dans la forme du dallage et non pas dans le béton. La distance minimale entre le dessus de la canalisation et la sous-face du dallage doit être égale à 5 cm.

ATTENTION !

La qualité de pose (position, sens, pente et remblai) est primordiale, car les réparations sont lourdes de conséquences.

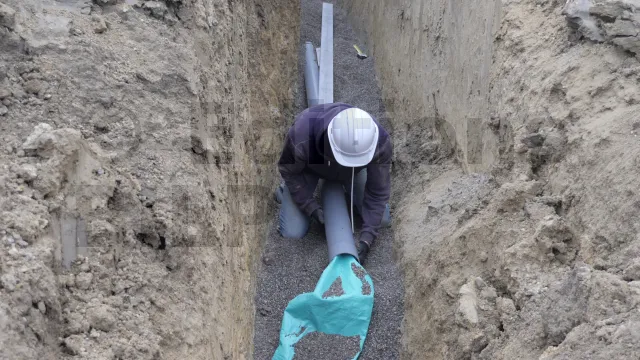

Les tuyaux doivent reposer sur un lit de sable uniforme (pas de déformation). Les points durs provoquent des déformations au remblaiement jusqu’à la rupture du tuyau.

Les composants d’un canalisations PVC


Coude à 87°
Coude à 45°
Coude à 30°
Culotte à 87°
Culotte à 60°
Culotte à 45°
Réducteur
Piquage
selle


|Assemblage par collage|Assemblage par joints|
|Les étapes à suivre sont les suivantes :

  • Vérifiez que l’extrémité mâle est correctement dressée et chanfreinée.
  • Polissez les parties à assembler à l’aide d’une toile émeri ou de papier de verre fin.
  • Dégraissez les surfaces à encoller avec un décapant spécial.
  • Appliquez l’adhésif uniformément et sans excès à l’entrée de l’emboîture et sur la totalité de l’extrémité mâle en utilisant un pinceau.
  • Assemblez immédiatement les éléments en les poussant longitudinalement, sans effectuer de mouvements de torsion.
  • Essuyez tout excès de colle à l’aide d’un chiffon.
  • Rebouchez soigneusement les pots de colle et de décapant après usage.
  • Assurez-vous qu’aucune colle ou décapant n’a été renversé accidentellement dans le fond de la fouille (enlevez soigneusement la terre souillée).
  • Évitez toute manipulation dans l’heure qui suit le collage.|Les étapes à suivre sont les suivantes :
  • Lubrifiez l’embout mâle sur toute sa circon[...]
    ....Il y a une suite !
